JIS F 3410 Type C 로프 강판 아이 플레이트 선박 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | JIS F3410-1999 | 공칭 크기: | 0.5-10mm |
|---|---|---|---|
| 유형: | C형 | 허용하중: | 4.9~98KN |
| 재료: | 연강, 스테인레스강 C-Mn강 단조 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 샵 프라이머 1층 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | 유형 C 갑판 로프 아이 플레이트,JIS F3410 데크 로프 아이 플레이트,JIS F 3410 보트 계류 장비 |
||
제품 설명

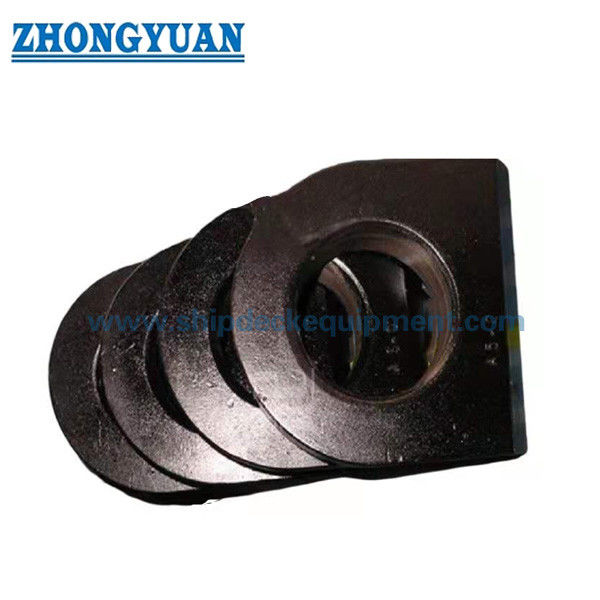

JIS F 3410 C형 강철판 선박 매킹 및 로프 터미널 고정용 눈판
제품 개요
JIS F 3410 C형 강철판 눈판은 배 구조에 로프 터미널, 사슬, 롤리 및 유사한 고정 지점을 고정하는 데 사용되는 용접된 선박 연결 장치입니다.그것은 외부 부하가 눈판을 통해 전송되어야 하는 컴팩트 눈 연결을 제공합니다, 웰드 다리, 그리고 지원 갑판 또는 구조 구성원.
이 C형 페이지는 0.5에서 10까지의 명목 크기와 4.9에서 98 kN까지의 허용 부하를 포함합니다. 이 제품은 롤라드 또는 턱과 달리 독립적으로 서있는 매킹 포스트 또는 로프 가이드가 아닙니다.그것은 용접 된 눈 연결 포인트입니다선택은 부하 방향, 매듭 적합성, 용접 다리, 기본 구조 강화, 재료 등급, 표면 처리, 검사 요구 사항과 함께 확인되어야합니다.그리고 적용될 경우 클래스 승인 범위.
빠른 사양
- 제품 종류: JIS F 3410 C형 강철판 눈판 → 배 구조에 로프 단말기, 매듭 또는 롤리를 고정하기 위한 용접된 눈 연결.
- 명목 크기 범위: 0.5 ~ 10 → 이 C형 시리즈의 JIS 크기 지정; 그것은 판 두께 또는 밀리미터 값으로 취급되지 않아야합니다.
- 허용된 부하: 4.9 ~ 98 kN → 눈판에 대한 선택 기준; 로프 MBL, 볼러드 SWL, 증명 부하 또는 시험 부하와 혼합하지 마십시오.
- 주요 차원: b / B / D / H / T → 웹 페이지 도면을위한 핵심 기하학, 셰일 클리어런스 검토, 용접 레이아웃 및 제안 확인.
- 용접 다리: 크기에 따라 f1 및 f2 → 조선소 장착, 용접 준비 및 지지 구조로 로드 전송에 중요합니다.
- 계산 무게: 0.19 ~ 8.32 kg → 포장, 설치 처리, 교체 계획 및 화물 추정용
- 소재 참조: 경미한 강철 / SS400 또는 동등, SM400A / SM400B / SM400C 및 스테인레스 스틸 옵션은 프로젝트 요구 사항에 따라 확인됩니다.
- 표면 처리: Sa 2.5 폭발 + 1층 에포시 상점 프라이머 → 최종 페인트 시스템은 배 사양 또는 창고 요구 사항을 따릅니다.
주요 기술 매개 변수
| 명목 크기 |
허용되는 부하 KN |
b | B | D | H | T | 용접기 다리 f1 |
f2 | 무게 |
| 0.5 | 4.9 | 13 | 52 | 26 | 26 | 13 | 4 | - | 0.19 |
| 1 | 9.8 | 15 | 68 | 38 | 38 | 15 | 6 | - | 0.39 |
| 2 | 19.6 | 19 | 86 | 48 | 48 | 19 | 9 | - | 0.78 |
| 3 | 29.4 | 24 | 108 | 60 | 60 | 22 | 11 | - | 1.42 |
| 5 | 49 | 32 | 144 | 80 | 80 | 32 | 13 | - | 3.68 |
| 7.5 | 73.5 | 36 | 162 | 90 | 90 | 36 | 8 | 12 | 5.24 |
| 10 | 98 | 42 | 189 | 105 | 105 | 42 | 9 | 14 | 8.32 |
선택 및 조사 가이드
단계 1: JIS F 3410 C 타입 및 용량 및 배 도면에 따라 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10의 명목 크기를 확인합니다.
2단계: 실제 사용: 로프 단말 고정, 밧줄 연결, 롤리 고정, 앵커 액세서리 연결, 또는 다른 선박 고정 포인트.
단계 3: 부하 방향, 연결 하드웨어, 최소한의 묶음 요구 사항, 그리고 응용 프로그램이 들어올리지 않고 화물과 관련이 있는지, 또는 특별 승인을 받아야하는지 확인합니다.
단계 4: 설치 구조를 확인합니다: 갑판, 방벽, 브래킷, 기초판, 가용 용접 길이, 용접 다리, 지역 강화 및 조선소 용접 검사 요구 사항.
단계 5: 재료 및 마무리 확인: SS400 / 부드러운 강철 / SM400 동등 / 스테인리스 스틸 옵션, Sa 2.5 폭발, 작업실 프라이머, 최종 페인트 시스템 또는 특수 부식 보호.
단계 6: 표기 전에 검사 및 인증 범위를 확인합니다. 재료 인증서, 제조자 인증서, 클래스 인증서, 목격자 검사, 자기 입자 / 염료 침투 시험, FEA 보고서.또는 필요한 경우 당기 테스트.
단계 7: 수량, 배송 목적지, 필요한 배송 시간, 설치 도면, 화물 스케치 및 제품 사진이 교체 프로젝트라면 제공하십시오.
구조
강철판 눈 몸체 중앙 눈 열기 매끄러운 접촉 표면 용접한 가장자리 / 기지 영역 용접한 다리 f1 / f2 표지 영역
용접, 부하 방향 및 엔지니어링 장점
- 타입 C는 배 구조에 대한 콤팩트 welded eye 연결을 제공하며, 그 때 쇠사슬, 로프 터미널, 또는 롤리는 볼라드 스타일의 턱대기 대신 정의된 고정 지점이 필요합니다.
- 4.9에서 98 kN까지 허용되는 부하 범위는 명확한 초기 선택 근거를 제공하지만 최종 수용은 부하 방향, 연결 하드웨어, 용접 품질,그리고 지지 구조의 강도.
- 용접 다리 값은 JIS 타입 C 테이블에 포함되어 있으며, 조선소가 신축 또는 수리 작업 중에 장착, 용접 준비 및 설치 타당성을 확인하는 데 도움이됩니다.
- 눈 접촉 부위는 부드럽고 눈에 보이는 균열과 껍질이 없어지고, 매듭이나 로프 터미널 하드웨어와 급격한 지역 접촉을 줄여야 합니다.
- 소재 추적성은 주문 범위에 따라 배치 될 수 있습니다. SS400 / 부드러운 강철은 유형 C에 대한 일반적인 표준 참조입니다.SM400A / SM400B / SM400C 또는 스테인리스 스틸은 생산 전에 확인되어야.
- 자기 입자 검사 또는 염료 침투 검사는 특히 눈 윤곽, 절단 가장자리, 가공 / 형성 전환 및 용접 부근 부위에 지정하면 배치 될 수 있습니다.
- FEA 기반 강도 검토는 눈 개척, 제열 발가락 및 지원 구조 인터페이스 주위의 스트레스 농도를 검사하는 데 필요한 경우 사용할 수 있습니다.
- 필요한 시험 부하, 부하 방향, 장착 장치 배열이그리고 증인의 범위는 구매자 또는 클래스 요구 사항에 의해 명확하게 정의됩니다.
사용자 지정 속성
- 표준: JIS F 3410-1999 → 선박 설계 또는 구매 사양에 JIS 선박 눈판 크기가 요구되는 경우 사용.
- 타입: 타입 C → 콤팩트 스틸 플레이트 눈판 구성
- 명목 크기: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → 허용 부하, 매듭 배열 및 설치 도면에 따라 선택하십시오.
- 허용 부하: 4.9 ~ 98 kN → 눈판에 대한 선택 기준, 로프 브레이크 부하, 볼러드 SWL 또는 기본 방지 테스트 부하가 아닙니다.
- 재료: SS400 / 부드러운 강철 / SM400 동등 / 스테인리스 스틸 옵션 → 최종 등급, 인증서 및 용접성 요구 사항은 표기 전에 확인되어야합니다.
- 설치: 선박 구조에 용접 → 갑판판, 브래킷, 방벽, 용접 다리 및 지역 강화는 조선소 또는 설계 사무실에 의해 확인되어야합니다.
- 표면 처리: Sa 2.5 폭발 + 일층 에포시 상점 프라이머 → 최종 페인트 시스템은 용기 코팅 사양을 따라야합니다.
- 검사: 시야 검사, 차원 검사 및 선택적 MT / PT / FEA / 당기 테스트 → 검사 범위는 구매 주문에 명시되어야합니다.
- 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 제조자 인증서, 재료 인증서, 클래스 인증서,목격자 검찰은 명령 범위와 승인 절차에 적용됩니다.
어떻게 작동 합니까?
Rope terminal or shackle is connected to the eye opening → Load is introduced into the Type C eye plate → Force transfers through the steel plate body and welding legs → Supporting ship structure and reinforcement carry the load → Inspection and final coating are completed according to project requirement
신청서
Ship mooring accessory connection | Rope terminal fixing | Shackle attachment points | Pulley fixing points | Deck fittings | Bulkhead or bracket-mounted connection points | Newbuilding projects | Ship repair and replacement work
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 올바른 JIS F 3410 C형 눈판 크기를 어떻게 선택해야 합니까?
A1: 허용된 부하, 연결 하드웨어, 괄목구리먼스, 부하 방향, 용접 다리 및 지원 선박 구조의 강도에 따라 명목 크기를 선택하십시오.이 표는 웹 페이지 선택 참조이며 생산 전에 용기 도면과 비교해야합니다..
Q2: 이 C형 눈판은 리프팅 패드 눈판으로 사용할 수 있습니까?
A2: 프로젝트 도면, 부하 방향, 용접 세부 사항, 지지 구조, 시험 요구 사항 및 클래스 승인 범위가 그 사용을 확인하지 않는 한 승강점으로 취급해서는 안됩니다.이 페이지에 줄 터미널을 위한 JIS 타입 C 선박 눈판을 설명합니다., 괄목 및 롤리 고정; 들어올림 또는 화물 취급 사용은 별도로 확인되어야 합니다.
Q3: 배달 또는 설치 전에 어떤 검사 지점이 중요합니까?
A3: 중요한 검사에는 재료 인증, 차원 적합성, 부드러운 눈 접촉 표면, 눈에 보이는 균열과 껍질이 없는 것, 용접 가장자리 준비, 표면 처리 등이 포함됩니다.그리고 지정된 MT / PT, FEA 검토, 클래스 목격자 검사, 또는 당기 테스트 요구 사항.
