100~450mm 오픈 타입 가스팅 스틸 롤러 페어리드 배 매킹을 위한 기초
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB*58-83 표준 | 유형: | 개방형 |
|---|---|---|---|
| 롤러 직경: | 160~560mm | 어떤 롤러.: | 2/3 롤러 |
| 롤러 웨이트: | 9.4~462kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | 토대 주사철 롤러 버튼 페어리드,개방형 선박 매킹 장비 |
||
제품 설명

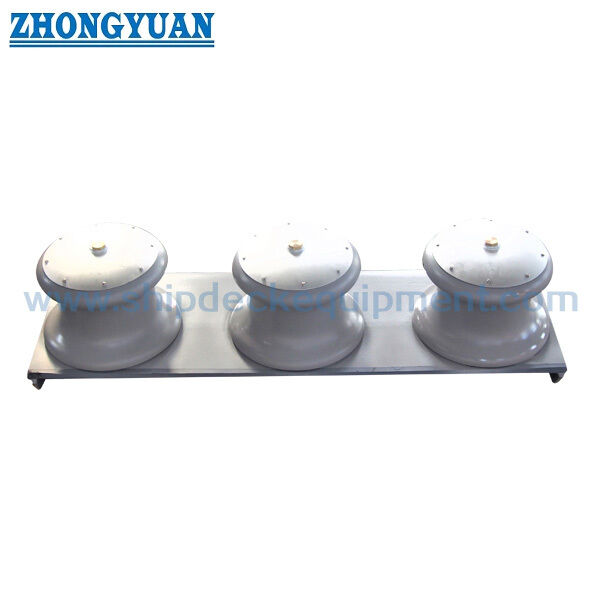

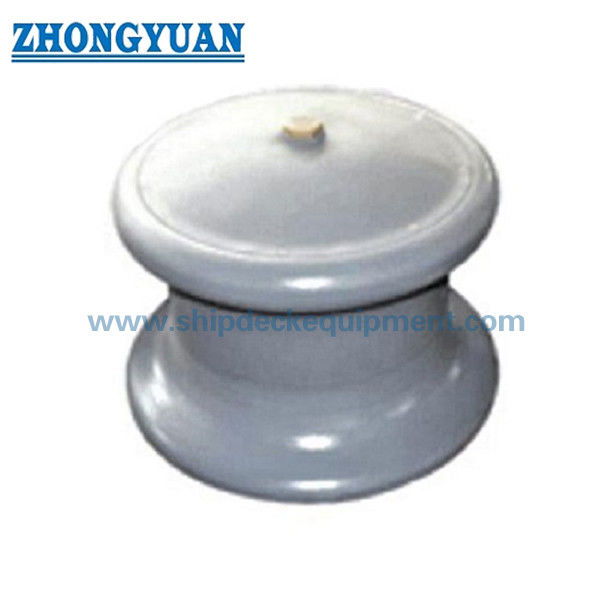

100~450mm 오픈 타입 가스팅 스틸 롤러 페어리드 배 매킹을 위한 기초
제품 개요
개방형 주사철 롤 페어리드는 유연한 로프 입구를 가진 갑판 가장자리에 있는 매킹 로프를 안내하기 위해 설계되었습니다.
구조는 여러 롤러를 상단판이없는 기판에 장착 할 수 있습니다. 측면 매킹 및 복잡한 로프 리드 각을 위해 적합합니다.
이 모델은 구조 강도, 부하 전달 신뢰성 및 장기 내구성에 초점을 맞추고 SWL 인증을 받은 엔지니어링 페어리드 선택 모델과 다릅니다.
빠른 사양
- 롤러 지름: 100~450mm → 로프 호환성을 결정합니다.
- SWL 범위: 108~1767 kN → 부하 참조
- 안전 요인: 1.41~1.56 → 구조 신뢰성
- 핀 샤프트 재료: 탄소 강철 (등급 25) → 팽창 강도 ≥460 MPa
- 베어링 유형: 부시 → 로드 전송 및 마모 저항
- 표면: 토양 마무리 → 로프 보호
- 구조: 개방형 → 유연한 로프 입구
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
주요 기술 매개 변수
| 롤러 지름 | 적용 가능한 케이블 최대 지름 | 기지 크기 | 경계 차원 |
무게 1kg |
||||||||||||||
| 철선 로프 | 자연 로프 |
합성 섬유 로프 |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | 철도 | 주사철 | |||
| 6×24 | 6x30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| 종류 |
롤러 지름 D |
A | L | 적용 가능한 케이블 최대 지름 |
SWL tf (KN) |
안전 요인 | ||||
| 철선 로프 | 자연 로프 | 합성섬유 로프 | ||||||||
| 6×24 | 6x30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11 ((108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
공학 설계 논리
계산 부하는 로프가 고장 났을 경우에도 페어리드 무결성을 보장하기 위해 로프 깨기 부하의 2 배로 간주됩니다.
로드 전송 경로: 롤러 → 부시 → 핀 샤프트 → 기초.
핀 샤프트는 로프 긴장으로 인해 구부러짐 모멘트에 노출 된 주요 부하 부품입니다.
구조적 최적화
핀 샤프트는 더 나은 부하 전달과 강도를 위해 기초로 확장됩니다.
셰프트 지름의 증가는 D/d 비율을 증가시킴으로써 강도와 로프 수명을 향상시킵니다.
샤프트와 부시 사이의 최적화된 공백은 윤활과 원활한 회전을 보장합니다.
구조
1개의 횡단 스크루 2개의 롤러 커버 3개의 세척기 4개의 부시 5개의 핀 샤프트 6개의 롤러 보디 7개의 스크루 8개의 견과류 9개의 스크루 10개의 그레이스 컵 11개의 스레드 매인 12개의 플러그
품질 관리
주사 부품은 균열, 수축 및 포함 등의 결함이 없어야 합니다.
로프 접촉 표면은 매끄럽어야 합니다.
회전하는 부품은 유연하게 작동해야 합니다.
선택 가이드
단계 1 롤러 지름 선택 → 로프 크기에 따라
2단계 로프 타입 → 와이어 / 섬유를 확인
단계 3 부하 요구 사항을 확인 → SWL 참조
단계 4 설치 위치를 확인
단계 5 인증 요구 사항을 확인
사용자 지정 속성
- 열린 구조 → 유연한 로프 입구
- 중력 스핀 샤프트 → 높은 강도
- 부시 베어링 → 부드러운 회전
- 땅 표면 → 로프 보호
- 주사철 → 내구성
조사 가이드
로프 지름, 로프 종류, 필요한 부하, 설치 위치 및 인증 요구사항을 알려주세요.
어떻게 작동 합니까?
로프는 롤러에 의해 안내되며 부스트와 핀 샤프트를 통해 기초로 이동하여 안전한 작동을 보장합니다.
신청서
선박 매킹 덱 엣지 가이드 옆 매킹
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 → 주요 분류 협회와 일치하는 것을 보장합니다.
그림 & 사진
일반 배열 도면 및 제품 사진 사용 가능
주문
MOQ: 1 단위 배달: 30~60일 사용자 정의가 가능합니다
FAQ
Q1: 오픈 타입 페어리드는 무엇입니까?
A: 개방형 페어리드 는 롤러 위 에 상단판 이 없는 구조 를 가리킨다. 두 개, 세 개 또는 네 개 의 롤러 가 기초 기단 에 장착 되어 있으며, 상단 쪽 은 유연 한 로프 입구 를 위해 열려 있다..
폐쇄형 페어리드 (fairlead) 는 로프 움직임을 제한하는 상단판을 포함한다 (예: JIS F2014 타입 B 및 D).
Q2: 오픈 타입 디자인은 왜?
A: 외부 갑판에서 유연한 로프 입구; 다방향 매킹에 적합; 모듈형 롤 배치.
Q3: 기초 높이의 함수는 무엇입니까?
A: 기초 높이는 로프 리드 각도를 조정하고, 굽는 스트레스를 줄이고, 갑판 접촉을 피하고 로프 마모를 최소화하기 위해 사용됩니다.
Q4: 왜 핀 샤프트가 중요한가?
A: 그것은 로프 긴장의 굴곡 부하를 견딜 수 있으며 구조 안전성을 결정합니다.
Q5: 왜 2 × 파기 부하가 사용됩니까?
A: 로프가 고장 났을 경우에도 페어리드가 그대로 유지되도록 합니다.
Q6: 로프 수명을 어떻게 향상시킬 수 있습니까?
A: D/d 비율을 높이고 부드러운 롤러 표면을 보장합니다.
