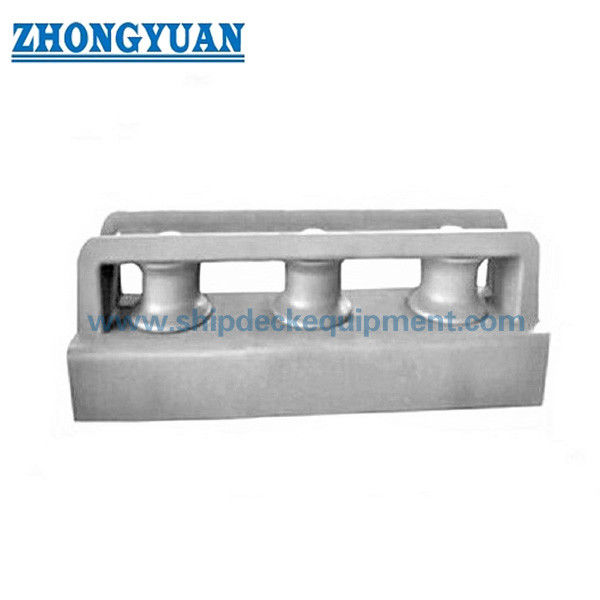

150–450mm 폐쇄형 3롤러 페어리드 | JIS F2014 DF DS 주강 선박 측면 계류용 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F 2014-1987 | 유형: | DF&DS 폐쇄형 |
|---|---|---|---|
| 롤러 직경: | 150~450mm | 어떤 롤러.: | 3개 롤러 |
| 롤러 웨이트: | 53.8~650kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | 폐쇄형 선박용 페어리드,3 배 옆 롤러,JIS F 2014 선박 상선 |
||
제품 설명
150~450mm 폐쇄형 3롤러 페어리드 | JIS F2014 DF DS 주강 선측 페어리드 계류용
제품 개요
JIS F2014 DF/DS 폐쇄형 3롤러 페어리드는 선측 갑판 위치에서 제어된 계류 로프 안내를 위해 설계되었습니다.
구조는 상부 플레이트 프레임 안에 세 개의 롤러가 포함되어 있어 정의된 로프 경로를 보장하고 하중 하에서 로프 이탈을 방지합니다.
개방형 페어리드와 비교하여 폐쇄형 설계는 더 나은 로프 제어를 제공하여 직선 계류 및 제한된 갑판 레이아웃에 적합합니다.
빠른 사양
롤러 직경: 150~450mm → 로프 호환성 결정
하중 고려 사항: 로프 파단 하중 기준으로 선택 → 작업 조건 하에서 안전한 작동 보장
구조 유형: 폐쇄형 → 제어된 로프 경로
롤러 구성: 3개의 롤러 → 하중 분산
표준: JIS F2014-1987
재질: 주강 / C-Mn강
표면: Sa2.5 + 에폭시 코팅
적용 분야: 선측 계류
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
주요 기술 매개변수
참고: 하중 기반 선택 또는 SWL 매칭을 위해 기술 지원을 받으려면 당사에 문의하십시오.
| 공칭 직경. |
롤러 | 부싱 | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | 최소. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| 공칭 직경. |
와셔 | 핀 | 시트 및 지지대 | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | 아니요 | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| 공칭 직경. |
시트 및 지지대 | 부싱용 세트 나사 | 체크 피스 | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | 볼트 공칭 직경. |
볼트 길이 |
번호. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
선택 가이드
올바른 페어리드 크기와 하중 용량을 선택하는 데 도움이 필요하십니까? 엔지니어링 지원을 받으려면 당사에 문의하십시오.
1단계 – 롤러 직경 선택
2단계 – 로프 유형 확인
3단계 – 로프 파단 하중 확인 → 페어리드 크기가 로프 용량과 일치하는지 확인
4단계 – 설치 확인
5단계 – 인증 확인
6단계 – 로프 경로 확인 (제어됨)
구조
상부 플레이트 프레임 | 3개의 롤러 | 핀 샤프트 | 부싱 베어링 | 측면 플레이트
폐쇄형 vs 개방형
폐쇄형 → 상부 플레이트 포함, 제어된 로프 경로.
개방형 → 상부 플레이트 없음, 유연한 로프 진입.
사용자 정의 속성
폐쇄형 구조 → 로프 이탈 방지
세 개의 롤러 → 하중 분산
주강 → 내구성
문의 가이드
로프 직경, 로프 유형, 설치 위치 및 인증 요구 사항을 제공해 주십시오.
SWL 또는 하중 매칭 지원이 필요하십니까? 당사의 엔지니어링 팀이 올바른 선택을 지원할 수 있습니다.
작동 방식
로프가 밀폐된 롤러를 통과하여 제어된 방향을 보장합니다.
응용 분야
선박 계류 | 선측 안내
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
도면 및 사진
일반 배치 도면 및 제품 사진 제공 가능
주문
최소 주문 수량: 1개 | 배송: 30~60일
자주 묻는 질문
Q1: 폐쇄형이란 무엇입니까?
A: 상부 플레이트 포함.
Q2: 언제 사용해야 합니까?
A: 직선 로프 안내.
Q3: 차이점은 무엇입니까?
A: 폐쇄형은 로프를 제어하고, 개방형은 유연합니다.
Q4: 폐쇄형 페어리드의 하중을 어떻게 고려해야 합니까?
A: 페어리드는 로프 직경과 해당 파단 하중을 기준으로 선택해야 합니다. 구조는 정의된 하중 조건 내에서 로프를 안전하게 안내하고 제어하도록 설계되었습니다.
