제품 상세 정보:

원래 장소: 중국
브랜드 이름: Zhongyuan
인증: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
모델 번호: 표준과 주문을 받아서 만드는

결제 및 배송 조건:

최소 주문 수량: 1
가격: As per quotation
포장 세부 사항: 팔레트 또는 주문 제작됩니다
배달 시간: 제안에 따라
지불 조건: TT, L/C 등
공급 능력: 고객의 요구를 충족
최고의 가격 접촉

상세 정보
기술 표준: JIS Ｆ 2014-1987 타입: DF&DS 클로즈 타잎
롤러 지름: 150~450mm 어떤 롤러.: 3개 롤러
롤러 웨이트: 53.8~650kg 재료: 강철, 결절성 주철을 던지는 연강, C-마킨 강철, 스테인레스 강
표면 처리: 에폭시 숍 프라이머의 S2.5 + 하나의 층, 이용 가능한 직류 전기로 자극된, 닦은, 주문 제작된 표면 처리에 분사기로 닦기. 등급 확인서: CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, Etc.

제품 설명

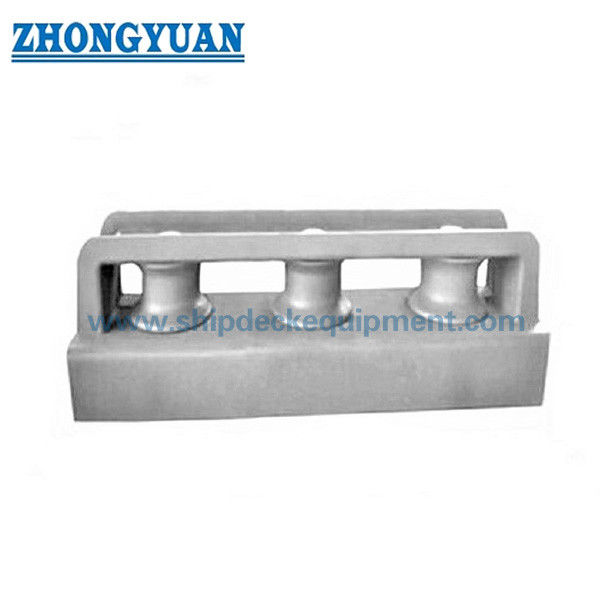

JIS Ｆ 2014 형태 DF DS는 장비를 잡아 매는 유형 3 롤러 십사이드 페어리드 배를 마무리했습니다



기술 :

DF DS가 불릴 수 있는 닫힌 페어리드 롤러형은 세개 페어리드 롤러를 마무리했습니다. 페어리드는 선박 데크에 설치되고, 로프의 방향을 이끕니다. 게다가, 이 제품은 IACS에 의해 증명됩니다. 그리고 우리는 당신의 요구조건을 위한 정규적 페어리드를 생산할 수 있습니다. 당신이 아니오 미안하지만, 자사 제품에 흥미가 있다면 우리와 연락하기를 주저하세요.



주요 기술 명세서 :

1. 기술 표준 : JIS Ｆ 2014-1987

2. 타이핑하세요 : DF&DS 클로즈 타잎

3. 롤러 지름 : 150~450mm

4. 롤러 번호 : 3개 롤러

5. 롤러 웨이트 :53.8~650kg

6. 재료 : 강철, 결절성 주철을 던지는 연강, C-마킨 강철, 스테인레스 강

7. 표면 처리 : 에폭시 숍 프라이머의 S2.5 + 하나의 층, 이용 가능한 직류 전기로 자극된, 닦은, 주문 제작된 표면 처리에 분사기로 닦기.

8. 등급 확인서 :CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, Etc.

9. 맞춤화될 수 있습니다



주요 기술적인 매개 변수 :

명목상 Dia. Ｄ Ｌ 나 I1 I2
150 150 1440 420 \ 300
200 200 1720 530 \ 330
250 250 2070 640 \ 395
300 300 2360 750 \ 430
350 350 2750 860 \ 515
400 400 3070 970 \ 565
450 450 3440 1080 \ 640


JIS Ｆ 2014 형태 DF DS는 장비를 잡아 매는 유형 3 롤러 십사이드 페어리드 배를 마무리했습니다 0

명사 상당어
Dia.		 롤러 부시
Ｄ D1 D2 Ｈ Ｈ h1 h2 민.
Ｔ		 Ｒ r1 r2 t8 t9 D3 h1 t1
150 150 240 220 160 58 50 5 10 45 20 17 18 10 61 50 8
200 200 310 280 190 67 60 6 10 55 24 21 20 IO 76 60 8.5
250 250 380 340 220 72 70 6 10 65 28 25 25 10 87 70 9
300 300 440 400 240 86 75 7 12 75 32 28 30 12 102 75 9.5
350 350 500 455 260 95 80 8 16 85 36 30 32 16 117 80 10
400 400 560 520 280 105 85 8 19 90 40 40 35 19 128 85 10.Ｓ
450 450 620 580 290 105 90 8 19 90 45 45 35 19 141 90 10.5
명사 상당어
Dia.		 세탁기 핀 자리 & 지원
D5 D6 t.2 Ｄ Ｄ 1 t3 Ｌ l1 l2 l3 H1 H2 H3 Ｌ L1 L2
150 10 0 62 7 60 70 10 217 46 101 10 167 2 190 200 75 50
200 120 77 8 75 90 10 263 55 125 15 197 2 230 230 75 50
250 140 87 9 85 105 12 295 60 145 20 229 3 265 270 100 75
300 180 102 10 100 125 14 331 65 160 25 249 3 320 300 100 75
350 220 117 11 115 140 16 351 65 175 25 269 3 350 350 부정 90
400 260 128 12 1 25 155 18 381 70 190 30 291 4 380 400 110 90
450 280 141 12 138 170 20 410 75 190 30 300 4 410 450 125 100
명사 상당어
Dia.		 자리 & 지원 부시를 위한 멈춤 나사 부분을 확인하세요
L3 D7 D8 비 t4 t5 r5 r6 W1 W2 볼트
명사 상당어
Dia.		 볼트
길이		 아니오. a 비 Ｃ
150 75 100 62 220 10 8 70 40 8 7 M6 12 4 25 45 24
200 75 120 77 280 14 10 70 40 10 8 M6 12 4 28 62 38
250 100 140 87 340 14 10 80 40 10 8 MS 20 4 35 85 50
300 100 180 102 400 18 14 80 60 13 10 M8 20 4 40 95 60
350 125 220 17 50 18 14 90 60 13 10 MS 20 4 46 105 70
400 125 260 128 520 20 16 100 60 14 12 MS 20 4 55 125 80
450 150 280 141 580 25 16 110 70 14 12 MS 20 4 65 135 90


JIS Ｆ 2014 형태 DF DS는 장비를 잡아 매는 유형 3 롤러 십사이드 페어리드 배를 마무리했습니다 1



JIS Ｆ 2014 형태 DF DS을 그린 그림은 장비를 잡아 매는 유형 3 롤러 십사이드 페어리드 배를 마무리했습니다



JIS Ｆ 2014 형태 DF DS는 장비를 잡아 매는 유형 3 롤러 십사이드 페어리드 배를 마무리했습니다 2
