해상용 롤러 초크 2개 | 선박 계류용 롤러 초크 선택 방법
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 38-1999 | 유형: | 유형 b |
|---|---|---|---|
| 롤러 직경: | 75~350mm | 어떤 롤러.: | 두 개의 롤러 |
| 롤러 웨이트: | 18~1134kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | 선박 매킹 장비 주사철,열기형 2 롤러 주사철 |
||
제품 설명

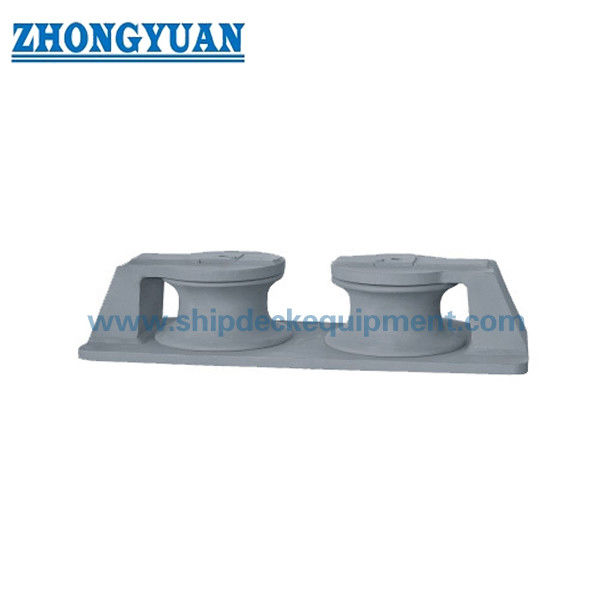

해양용 두 개의 롤러 턱.
제품 개요
해양 두 롤러 턱은 마킹 로프를 고정 된 개척을 통해 안내하고 마찰을 줄이고 로프 방향을 제어하도록 설계되었습니다.
이 페이지에서는 제품 정보와 실용적인 선택 가이드를 제공하여 엔지니어와 구매자가 로프 크기, 부하 및 설치 조건에 따라 올바른 모델을 선택할 수 있습니다.
이 제품은 CB/T 38-1999와 같은 업데이트 된 표준을 따르고 있으며 대체 프로젝트의 CB39-66과의 호환성을 유지합니다.
빠른 사양
- 구조: 두 개의 롤러 (프레임 타입) → 부드러운 로프 안내
- 적용 가능한 로프 지름: 7~37mm → 표준 선택 범위
- 적용 가능한 로프 MBL: 23~583 kN → 로드 참조
- 장착: 용접 된 기지 / 볼트 ON → 신축 및 후장
- 재료: 주사철 → 고강성
- 기능: 마찰을 줄이고 → 로프를 보호합니다.
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
두 롤러 톱니 를 선택하는 방법
단계 1 밧줄 직경 확인 → 매킹 로프 크기에 따라 선택
단계 2 밧줄 부러기 부하 (MBL) → 매치 턱 용량을 확인
단계 3 설치 유형을 결정합니다 → 새로 만들 때 용접 / 교체 할 때 볼트
단계 4 밧줄 방향 → 직선 또는 각 방향 확인
단계 5 인증 확인 → CCS, ABS, DNV 등
빠른 선택 예제
로프 지름이 24mm라면 → 명목 크기를 200로 선택
로프 MBL가 246 kN 정도라면 → 테이블 값과 일치합니다
새로운 용기 → 용접 된 기지를 선택
교체 → 볼트 온 타입을 선택
주요 기술 매개 변수 (CB/T 38-1999 듀얼 롤러 초크)
명목 | 로프 MBL (kN) | 와이어 로프 디아 | PP 로프 디아 | L | B | H | D | 무게 (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
부하 및 선택 기본
표에 표시된 깨기 부하는 적용 가능한 매킹 로프의 최대 깨기 부하 (MBL) 를 의미하며 턱의 직접 SWL을 의미하지 않습니다.
엔지니어링 참조를 위해 안전 작업 부하 (SWL) 는 다음과 같이 추정될 수 있습니다.
SWL ≈ 로프 MBL ÷ 설계 안전 요인
일반적인 안전 요인은 표준과 운영 조건에 따라 1.5에서 2.0까지입니다.
턱은 로프 파기 강도와 같거나 그 이상의 부하를 견딜 수 있도록 설계되어 극한 조건에서 구조적 무결성을 보장합니다.
장착 방법 (표준 진화)
CB39-66: 볼트 설치 → 후장 프로젝트에 적합합니다.
CB/T 38-1999: 용접 된 기본 → 향상 된 부하 전송 및 구조 강도.
공학 이점
용접 된 기본 설계는 지속적인 부하 전송을 제공하며 스트레스 농도를 감소시킵니다.
프레임 구조는 더 쉬운 유지보수를 허용하고 원활한 롤러 회전을 보장합니다.
선택 가이드
1단계 로프 지름 선택
2단계 밧줄 부러기 부하 (MBL) 를 확인
단계 3 짝이 되는 명목 크기
단계 4 설치 방법을 확인
구조
두 개의 롤러. 프레임 지원. 용접된 베이스. 자유 회전 시스템.
사용자 지정 속성
- 프레임 구조 → 간편한 유지 보수
- 자유 회전 롤러 → 마찰을 줄여
- 주사철 → 높은 내구성
- 부드러운 접촉 표면 → 로프 보호
조사 가이드
로프 지름, 부러기 부하, 설치 위치 및 인증 요구 사항을 제공하십시오.
어떻게 작동 합니까?
로프는 턱을 통과합니다 → 롤러가 회전합니다 → 마찰이 감소합니다 → 부드러운 안내 → 로프 수명이 길어집니다.
신청서
선박 앞부분. 선박 뒷부분.
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진

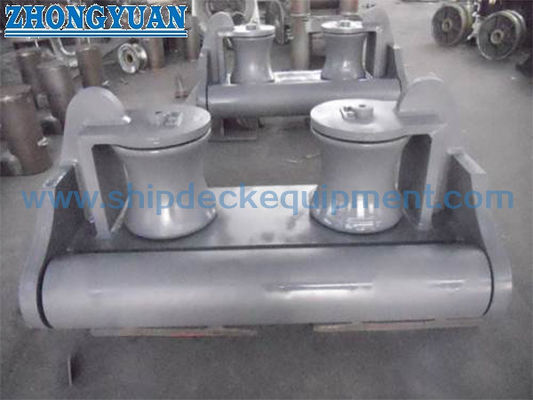

일반 배열 도면 및 제품 사진
주문
크기, 재료, 장착 방법, 코팅, 인증
FAQ
Q1: 브레이크 로드는 SWL인가요?
A: 아니, 브레이크 로드는 로프 MBL입니다. SWL은 안전 인자를 사용하여 도출됩니다.
Q2: CB39-66 타입을 공급할 수 있나요?
A: 예, 대체 프로젝트입니다.
Q3: 롤러가 회전합니까?
A: 네, 마찰과 마모를 줄이기 위해 자유롭게 회전합니다.
