항구 및 도크 매킹을 위한 5·100T 주사철 T 헤드 볼러드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | TT, L/C 등 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 볼라드 용량: | 5~100톤 | 공칭 무게: | 70~1670kg |
|---|---|---|---|
| 재료: | 주강, 주철 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | 앵커링 가 cast cast 스틸 볼러드,평면 기지 주사철 톨라드 |
||
제품 설명
5~100T 주강 T 헤드 볼라드 (항만 및 부두 계류용)
제품 개요
T 헤드 볼라드는 항만, 부두 및 터미널에서 선박을 안전하게 고정하기 위해 설계된 중장비 계류 설비입니다.
주강 또는 연성 철로 제작되며, 유한 요소 해석(FEA)을 통해 구조가 검증되어 신뢰할 수 있는 하중 지지 성능을 보장합니다.
T 헤드 디자인은 다방향 계류와 효율적인 하중 분산을 가능하게 하여 다양한 크기의 선박에 적합합니다.
내구성이 뛰어난 부식 방지 기능과 안정적인 구조 성능으로 장기간 해양 환경에 사용하도록 설계되었습니다.
간단 사양
용량: 5~100T → 최대 계류 하중 용량 정의
재질: 주강 / 연성 철 → 비용 효율성 vs 내마모성 옵션
디자인: T 헤드 → 다방향 로프 취급
고정: 앵커 볼트 (HDG) → 안전한 설치 보장
검증: FEA → 구조적 강도 확인
무게: 70~1670kg → 구조 크기 표시
표면: Sa2.5 + 프라이머 → 부식 방지
적용: 항만 및 부두 → 중장비 계류 용도
주요 기술 매개변수
| 유형 | D | H | T | L | B | h1 | h2 | h3 | 무게 (kg) |
| 5T | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10T | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15T | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25T | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35T | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50T | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70T | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100T | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
선택 가이드
1단계 – 용량 선택 → 선박 크기 및 계류력에 따라 5~100T 선택
2단계 – 재질 확인 → 주강 (경제적) 또는 연성 철 (내마모성)
3단계 – 계류 배치 확인 → 로프 수 및 방향
4단계 – 기초 확인 → HDG 볼트를 사용한 앵커 볼트 고정
5단계 – 표면 처리 확인 → 프라이머 또는 맞춤형 코팅
6단계 – 표준 및 인증 확인 → 제3자 검사
구조 및 구성 요소
T 헤드 본체 | 강화 베이스 | 앵커 볼트 구멍 | 주조 구조
맞춤형 속성
용량: 5~100T → 계류 강도 능력
재질: 주강 / 연성 철 → 강도 vs 내구성
디자인: T 헤드 → 다방향 하중 처리
고정: 볼트식 → 안정적인 설치
볼트: 열간 아연 도금 → 내식성
검증: FEA → 구조적 안전 보장
주조: 목형 → 제어된 주조 품질
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
문의 가이드
필요한 용량(T), 선박 종류, 계류 방식, 설치 조건 및 코팅 요구 사항을 알려주십시오.
작동 방식
계류 로프가 T 헤드 주위에 감겨 하중을 균등하게 분산시키고 베이스와 앵커 볼트를 통해 기초로 힘을 전달합니다.
적용 분야
항만 | 부두 | 터미널 | 해상 접안
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서; FEA 검증된 강도, 다방향 계류 능력, 내구성 있는 주조 구조, 비용 효율적인 솔루션.
도면 및 사진

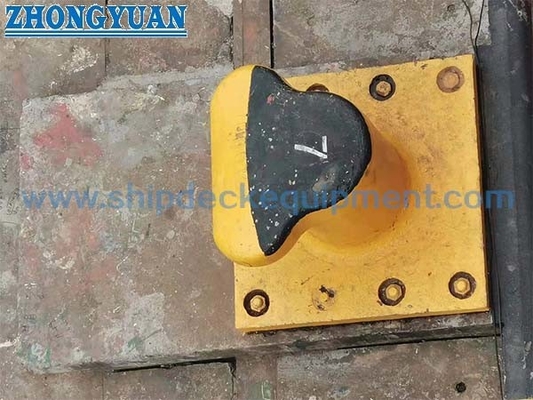

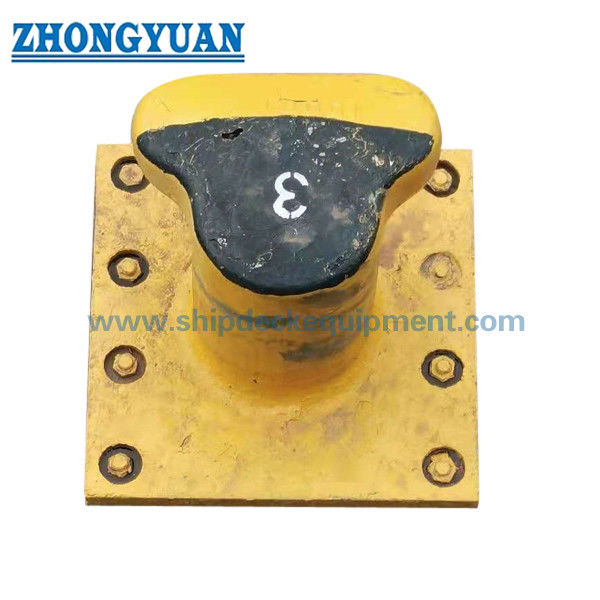

일반 배치 도면 | 제품 사진
주문
최소 주문 수량: 1개 | 배송 시간: 50-80일 | 맞춤 제작 가능
자주 묻는 질문
Q1: 용량은 어떻게 선택하나요?
A: 선박 크기와 최대 계류 하중 요구 사항에 따라 선택합니다.
Q2: 주강과 연성 철의 차이점은 무엇인가요?
A: 주강은 더 경제적이며, 연성 철은 더 나은 내마모성과 더 긴 수명을 제공합니다.
Q3: 구조적 강도는 어떻게 보장되나요?
A: 유한 요소 해석과 제어된 주조 공정을 통해 검증됩니다.
