20–200T 단일 비트 도크 볼라드 | 주강 및 연성 철 해양 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 볼라드 용량: | 20~200톤 | 볼트 수량: | 4 ~ 8 |
|---|---|---|---|
| 재료 유형: | C-Mn 강철 주조, 스테인리스강 주조; 주철, 주철 SG 철 | 안전계수: | 3회 |
| 케이블의 면각: | -45~+45(수직), 0~1800(수평) | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | ||
| 강조하다: | 볼트 앵커리지 도크 볼러드,선박 매킹 장비 도크 볼라드,주사철 도크 볼라드 |
||
제품 설명

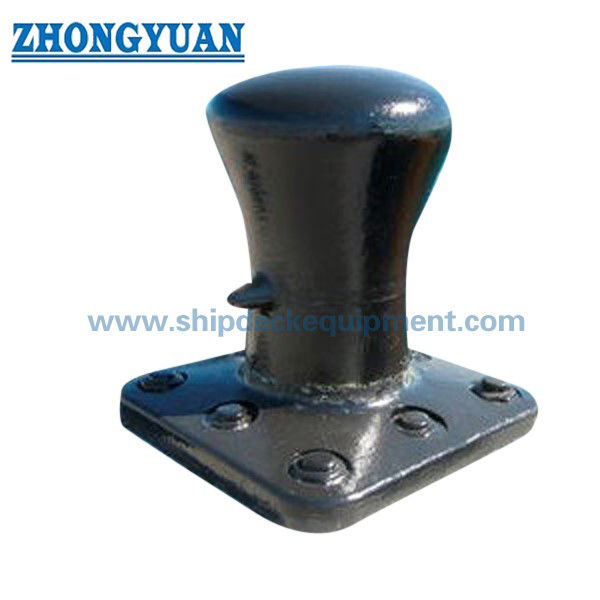

20–200T 단일 비트 도크 볼라드 | 주강 및 연성 철 해양 계류 장비
제품 개요
단일 비트 도크 볼라드는 항구, 조선소 및 해상 구조물에서 선박을 안전하게 계류하기 위해 설계된 고하중 해양 계류 설비입니다. 고품질 주강 또는 연성 철로 제작되어 동적 하중 조건에서도 안정적인 성능을 제공합니다. 연성 철은 우수한 내마모성을 제공하며, 주강은 높은 구조적 강도를 보장합니다. 모든 앵커 볼트는 부식 방지를 위해 열간 아연 도금 처리됩니다. 유한 요소 해석(FEA)을 통해 구조적 무결성을 검증하고 하중 분산을 최적화합니다.
빠른 사양
용량: 20–200톤 → 계류 하중 용량 정의
재질: 주강 / 연성 철 → 강도 대 내마모성 선택
안전 계수: 3배 → 작동 신뢰성 보장
케이블 각도: 수직 -15° ~ +75°, 수평 0–180° → 유연한 로프 방향
앵커 볼트: 열간 아연 도금 → 부식 방지
표면 처리: Sa2.5 + 에폭시 프라이머 → 해양 내구성
주요 기술 매개변수
| 용량 (톤) |
유형 | A | B | C | D | E | 볼트 수 |
| 20 | SBD20 | 400 | 660 | 290 | 260 | 65 | 4 |
| 30 | SBD30 | 400 | 660 | 290 | 260 | 65 | 4 |
| 50 | SBD50 | 400 | 600 | 200 | 300 | 70 | 4 |
| 75 | SBD75 | 440 | 700 | 340 | 330 | 85 | 4 |
| 100 | SBD100 | 540 | 900 | 365 | 350 | 95 | 8 |
| 150 | SBD150 | 610 | 900 | 340 | 420 | 120 | 8 |
| 200 | SBD200 | 680 | 900 | 350 | 480 | 120 | 8 |
선택 가이드
1단계 – 용량 선택 → 선박 크기 및 계류 하중 기준
2단계 – 로프 각도 확인 → 설치 조건 기준
3단계 – 재질 선택 → 연성 철(내마모성) 또는 주강(강도)
4단계 – 설치 확인 → 볼트 앵커리지 또는 매립형
5단계 – 인증 요구 사항 확인
6단계 – 다양한 베이스 플레이트 모양 사용 가능
구조
비트 헤드 | 본체 | 베이스 플레이트 | 앵커 볼트 (열간 아연 도금)
사용자 정의 속성
듀얼 재질 옵션 → 강도 및 내마모성 최적화
FEA 검증 설계 → 하중 하에서의 구조적 신뢰성 보장
엄격한 주조 품질 관리 → 안정적이고 일관된 성능
열간 아연 도금 볼트 → 부식 저항성 향상
고하중 구조 → 해양 환경에 적합
문의 가이드
용량, 재질 선호도, 설치 조건, 환경 및 인증 요구 사항을 제공해 주십시오.
작동 방식
계류 라인은 볼라드 주위에 감겨 선박 하중을 도크 구조로 전달합니다. 견고한 주조 구조와 안전한 앵커리지는 안전한 하중 분산을 보장합니다.
응용 분야
항구 | 조선소
인증 및 장점
CCS, ABS, DNV, LR, BV 인증으로 제공됩니다. FEA 검증 설계 및 엄격한 품질 관리는 안정적인 성능을 보장합니다.
도면 및 사진
일반 배치 도면 및 제품 사진은 요청 시 제공됩니다.
주문
최소 주문 수량: 1개 | 배송: 30–60일 | 맞춤 제작 가능
자주 묻는 질문
Q1: 올바른 볼라드 용량을 선택하는 방법은 무엇입니까?
A: 선박 크기, 계류 분석 및 안전 계수를 기준으로 합니다.
Q2: 연성 철과 주강의 차이점은 무엇입니까?
A: 연성 철은 내마모성이 더 우수하며, 주강은 더 높은 강도를 제공합니다.
Q3: 앵커 볼트가 포함되어 있습니까?
A: 예, 열간 아연 도금 볼트가 기본으로 제공됩니다.
