상세 정보 |
|||
인증: | CCS, BV, ABS and SGS | 적합합니다: | 낮은 반력과 높은 에너지 흡수를 요구하는 단자 |
---|---|---|---|
안에 사용됩니다: | 유류터미널, 컨테이너터미널 등 대규모 터미널, 해외개발 및 접안 | ||
하이 라이트: | 보트를 위한 콘 고무 방현재,SGS 콘 고무 방현재,OEM 콘 고무 방현재 |
제품 설명

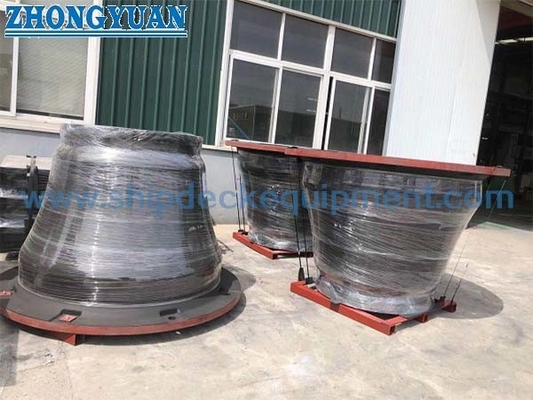

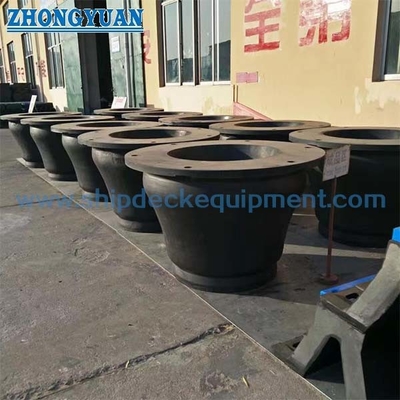

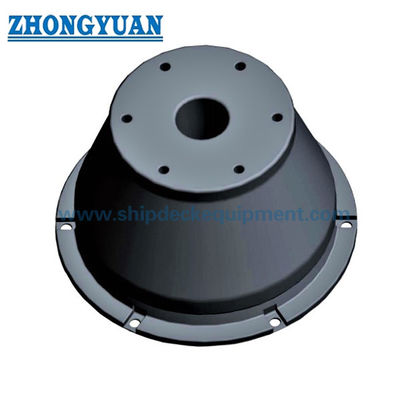

부두 해양 고무 방현재를 위한 고에너지 흡수 콘타입 고무 방현재
기술
생산 과정 : 완전 자동 꾸불꾸불한 통합 몰딩 경화와 기계가공 홈은 그것이 원통 (CY) 고무 방현재를 위해 완전히 적당한 독립적 지적 소유권으로 자동 권취 통합 몰딩 경화와 기계가공 그루브 가공 기술을 주도하여 중국에서 첫번째와 세계의인 기계적 자동차를 처리합니다.
이 절차는 자동적으로 구축 권취기를 통하여 요구되는 크기의 영화에서 배합 고무를 밀어내기 위해 냉수 공급 압출기를 사용하고 영화가 서로 성형 로울러 핵심에 감깁니다. 제품 가공 크기에 도달한 후, 물 천은 자동적으로 묶이고 압력을 받습니다. 마침내, 그것은 류화 탱크에 들어가고, 형성되기 위해 가열되고, 경화합니다. 경화 뒤에, 홈 권리는 전환에 의해 설치되고 처리됩니다.
절차가 구현된 후, 원통 고무 방현재는 끊임없이 영화를 밀어내고 여기저기에 그것을 감음으로써 형성될 수 있습니다. 권선 피치가 획일적이기 때문에, 네트워크 구조는 상부 및 하부 레이어 사이에 형성됩니다. 권취 프로세스 동안, 고압 실린더 압축 롤러는 층별 압축 결합과 공기 제거를 위해 사용되어서, 원통 고무 방현재가 와인딩이 완료되는 후에 상처를 입히지 않습니다. 전체 구조는 경화 전에 형성되고, 그리고 나서 매우 제품의 물성을 향상시키는 압력과 고온 경화 주형에 지배했습니다. 게다가 압출 필름과 권선 피치의 규모의 균일성 때문에 원통 고무 방현재의 가로 단면 치수는 일관되고 전환 뒤에 있는 설치된 홈의 정확성이 높고 외양 품질이 또한 매우 개선됩니다.
주형을 떠서 만드는 가황 처리 : W-타입 펜더, 디-형 펜더, M-타입 펜더, 기타 등등에 적합합니다.
특징
1) 그것은 구부러지고 가위질하는 것을 견딜 수 있는 능력을 갖춥니다
2) 로컬 임팩트에 저항할 수 있는 능력을 갖춥니다
3) 항세척 플레이트의 뒤판과 면판은 압축 과정 동안 변형되지 않을 것입니다.
4) 환경에 적응하고, 좋은 부식 저항성을 가지고 있고, 다양한 환경적 요구를 충족시킬 수 있습니다.
5) CCS, BV, ABS와 SGS 인증.
적용범위
1) 낮은 반동력과 고에너지 흡수를 요구하는 단말기에 적합합니다 ;
2) 그것은 특히 계류 배의 측면 슬라브에 대한 저면압을 요구하는 부두에 적합합니다 ;
3) 석유 터미널과 컨테이너 부두와 해외 개발과 계류와 같은 대규모 터미널에 사용했습니다 ;
주요 기술적 요구 :
타입 | H (밀리미터) | D L (밀리미터) | D2 (밀리미터) | D3 (밀리미터) | D4 (밀리미터) | 홀 |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
타입 | 전환 |
RSS 상부 높은 것 |
RH 높은 것 반동력 |
수신 전용 표준 반동력 |
RL 로우 반동력 |
||||
반응 나트 |
에너지 흡수 나트 |
반응 나트 |
에너지 흡수 나트 |
반응 나트 |
에너지 흡수 나트 |
반응 나트 |
에너지 흡수 나트 |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
동작 곡선
내장된 부분
주요 기술적인 매개 변수
상술 | 볼트 | 세탁기 | 안에 조립된 프리 핵심 다리봉 발판 |
|||||||||||||||
D | H | J | S | M | 엔 | 엔 | P | 큐 | U | V | R | a | 비 | E | T | L | G | |
Cone500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
Cone600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
Cone700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
Cone800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
Cone1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
Cone1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
Cone1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
Cone1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
Cone1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
Cone1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
Cone1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
항세척 플레이트와 철 표면 접합부 부속물
이름 | 볼트 | 핵심 | 세탁기 | |||||||||
D | J | S | H | H | a | E | D | G | 데시리터 | D | T | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
재료 | Q235 가온은 활성화합니다 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5Hot은 활성화합니다 |
u-형태 링과 체인
상술
상술 |
일반 링크 dia. |
엔드 링크 dia. |
마지막 족쇄 |
봄 프레임 dia. |
나선형 버튼 |
견골형 dia. |
길이 |
U 링 dia. |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 300 | F55 |
CHOO | F30 | F30 | M32 | F36 | M42 | 42 | 170 300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 498 | F70 |
재료 | 15Mn(20Mn) 큐 235 가온은 활성화합니다 15Mn(20Mn) |
15Mn(20Mn) 뜨거운 큐 235는 활성화합니다 15Mn(20Mn) |
15Mn(20Mn) Q235는 뜨겁게 활성화합니다 또는 15Mn(20Mn) |
Q235는 뜨거워집니다- 활성화하세요 |
Q235는 뜨거워집니다- 활성화하세요 |
Q235는 뜨거워집니다- 활성화하세요 |
Q235 페인트 또는 Q235 가온은 활성화합니다 |
