실린더 유형 예인선 고무 구조망 해양 고무 구조망
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | CY | 적용 대상: | 모든 종류의 선박 및 부두 쪽 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | CY 배 고무 방현재,ABS 배 고무 방현재,충돌 해양 부두 펜더 |
||
제품 설명

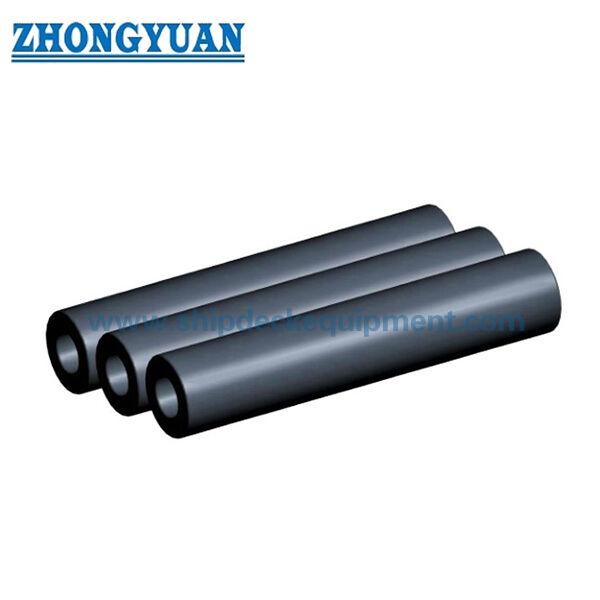

예인선 및 해양 터미널용 원통형 고무 펜더
제품 개요
예인선 및 해양 터미널용 원통형 고무 펜더는 부두, 선착장, 예인선, 푸시 보트 및 기타 선박 접촉 장소에 사용되는 간단한 속이 빈 원통형 고체 고무 펜더입니다. 중앙 체인 또는 바, 서스펜션 또는 필요한 경우 스트랩/체인을 위한 가공된 둘레 홈을 사용하여 설치할 수 있습니다.
제공되는 표준 성능 시리즈는 1,000mm 참조 길이에 대해 150~1,200mm의 외부 직경을 포함하며, 50% 설계 압축 데이터를 제공합니다. 별도의 예인선/푸시 보트 제조 표는 많은 홈이 있거나 없는 구성에 대해 최대 20,000mm의 긴 원통형 길이를 확인합니다.
빠른 사양
- 제품 유형: 속이 빈 원통형 고체 고무 펜더
- 표준 성능 표에서 제공되는 외부 직경 범위: 150~1,200mm
- 표준 시리즈의 일반적인 ID/OD 비율: 약 0.5
- 게시된 성능 지점: 50% 설계 압축
- 성능 표에 대한 게시된 참조 길이: 1,000mm
- 긴 제조 길이: 나열된 많은 구성에 대해 최대 20,000mm
- 사용 가능한 설치 형태: 일반 원통형 | 홈이 있는 원통형 | 선박 선수/선미 원통형 배열
구조 및 구성
속이 빈 원통형 고무 본체 | 서스펜션/고정을 위한 중앙 보어 | 선택적 둘레 설치 홈 | 선택적 테이퍼 끝단 및 프로젝트별 선박 측 고정 배열.
원통형 제품의 경우, 제공되는 제조 정보는 자동 압출/권선, 층 압축, 일체형 가황 및 필요한 경우 설치 홈 가공을 지원합니다. 이 공정 설명은 성형된 D, W 또는 기타 프로파일 펜더 제품군에 일반화되지 않습니다.
주요 기술 매개변수:
| 유형 | 외부 직경(D) | 내부 직경(d) | 제품 길이 | |
| CY150XL | 150 | 75 | 500-20000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| 주요 기술 성능 | ||||
| 유형 | 설계 압축 변형률 | 성능 | ||
| KN) 반력 |
흡수 에너지(KJ) |
허용 오차% | ||
| 표준 유형 | 표준 유형 | |||
| CY150X1000 | 50 | 44.1 | 1.5 | ±10 |
| CY200X1000 | 59.8 | 2.6 | ||
| CY250X1000 | 74.6 | 4.1 | ||
| CY300X1000 | 89.3 | 5.9 | ||
| CY400X1000 | 118.7 | 10.4 | ||
| CY500X1000 | 148.1 | 16.1 | ||
| CY600X1000 | 178.5 | 23.5 | ||
| CY700X1000 | 208 | 31.4 | ||
| CY800X1000 | 237.4 | 41.2 | ||
| CY900X1000 | 267.8 | 52 | ||
| CY1000X1000 | 297.2 | 63.8 | ||
| CY1100X1000 | 331 | 77.2 | ||
| CY 1200x1000 | 363 | 95.2 | ||
선택 및 문의 가이드
1단계 – 설치 위치 확인: 예인선/푸시 보트 선수 또는 측면, 부두, 선착장, 서스펜션 위치 또는 교체 설치.
2단계 – 필요한 에너지/반력, 사용 가능한 공간 및 고정 방법을 기준으로 OD, ID 및 총 길이 선택.
3단계 – 일반 또는 홈이 있는 구성, 홈 수량/위치, 체인 또는 스트랩 배열 및 끝단 세부 정보 확인.
4단계 – 성능 기반 선택의 경우, 1,000mm / 50% 카탈로그 값이 수락 기준인지 또는 프로젝트별 전체 테스트가 필요한지 명시하십시오.
5단계 – 수량, 도면, 검사/문서 범위 및 배송 목적지 확인.
주요 엔지니어링 장점
- 간단한 원형 형상은 비교적 복잡하지 않은 교체가 가능한 서스펜션, 중앙 바 또는 선박 장착 배열을 허용합니다.
- 긴 길이 제조 및 가공된 설치 홈은 예인선 및 푸시 보트 선수/선미 배열을 지원합니다.
- 50% 성능 표는 1,000mm 참조 길이에서 제공되는 OD 시리즈에 대한 직접적인 반력 및 에너지 값을 제공합니다.
- 표준 카탈로그 시리즈가 기존 설치와 일치하지 않는 경우 다른 OD/ID 조합을 엔지니어링할 수 있습니다.
설치 및 시스템 인터페이스
원통형 펜더는 중앙 보어를 통해 서스펜션되거나 체인/로드로 고정되거나 둘레 홈과 스트랩/체인으로 설치될 수 있습니다. 예인선 선수/선미 배열의 경우, 홈 형상, 스트랩/체인 하중, 끝단 전환 및 선체 지지 세부 정보는 선박 구조와 조정되어야 합니다.
검사 및 문서
기본 품질 관리는 육안 검사, 치수 확인 및 고무 물리적 특성 테스트를 포함합니다. 정량화된 반력/에너지 흡수 표가 합의된 제품 사양의 일부인 경우, 정의된 테스트 조건에서 보장된 성능을 확인하기 위해 프로젝트 ITP에 전체 압축 테스트를 포함할 수 있습니다.
PIANC 펜더 가이드라인 2024(MarCom WG211)는 펜더 시스템 설계, 제조 및 테스트 원칙에 대한 현재 엔지니어링 참조로 사용됩니다. 형식 승인, 제품 인증, 제3자 입회 및 선급 문서는 해당 범위가 합의되고 문서화된 경우에만 명시됩니다.
응용 분야
예인선 | 푸시 보트 | 작업 보트 | 부두 벽 | 선착장 | 서스펜션 펜더 시스템 | 선박 선수 및 선미 보호 | 교체용 원통형 펜더
도면 및 사진
자주 묻는 질문
Q1: CY900이 450mm 내부 직경으로 표시되는 이유는 무엇입니까? — 900/450 형상은 홈이 있는 제품 표와 일관된 국제 원통형 펜더 참조에 의해 지원됩니다. 한 출처의 분리된 350mm 항목은 출처 오류로 처리됩니다.
Q2: 50% 성능 값이 길이에 따라 직접적으로 스케일링됩니까? — 게시된 표는 1,000mm 참조 길이에 대한 것입니다. 다른 길이에 대한 프로젝트 값은 검증 없이 가정하는 대신 승인된 제품 계산/성능 기준을 통해 확인해야 합니다.
Q3: 홈은 언제 사용됩니까? — 홈은 스트랩이나 체인이 선박 또는 지지 구조물에서 펜더를 위치시키고 고정해야 하는 경우에 사용됩니다. 홈 형상은 프로젝트별입니다.
