항만 및 해양 터미널용 슈퍼 콘 고무 펜더
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 적합: | 낮은 반응력과 높은 에너지 흡수를 필요로 하는 터미널 | 다음에서 사용됨: | 유류터미널, 컨테이너터미널 등 대규모 터미널 및 해외 개발 및 접안 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | 보트를 위한 콘 고무 방현재,SGS 콘 고무 방현재,OEM 콘 고무 방현재 |
||
제품 설명
항구 및 해상 터미널에 대한 슈퍼 코너 고무 펜더
제품 개요
항구 및 해상 터미널용 슈퍼 코너 고무 펠더는 기어측 펠더 시스템에서 축 압축을 위해 설계된 피지 고무 펠더입니다.차원 시리즈는 500에서 1까지의 명목 높이를 포함합니다.성능 데이터는 네 가지 반응 등급으로 배열되어 있습니다.RO 및 RL ᅳ 그래서 펠더는 요충지와 배 인터페이스에 필요한 에너지 흡수 및 허용 반응에 따라 선택 될 수 있습니다이 시리즈는 70%의 설계 굴곡을 사용하며, 72.5%는 최대 압축 조건으로 지정되어 있습니다.
완전한 콩 펠더 시스템은 프로젝트가 요구하는 바에 따라 고무 요소와 전면 패널, 마주치는 패드, 앵커 및 구속 / 지원 체인 등을 결합 할 수 있습니다.이것은 에너지를 흡수하는 터미널 설계에 적합합니다., 반응 힘, 몸체 접촉 압력, 패널 기하학 및 설치 공백은 고무 단위를 분리 된 부품으로 취급하는 대신 함께 고려해야합니다.
빠른 사양
- 제품 종류: 고정된 피침 모양의 선박용 고무 보호구조
- 공급되는 높이 범위: 500~1,800 mm
- 설계편향: 70%
- 최대 압축 조건: 72.5%
- 성능 등급: RSS RH RO RL
- 성능 허용: ±10%
- 전형적인 시스템 배열: 고무 단위 닫힌 상자 철 전면 패널 UHMW-PE 정면 패드 앵커
고무 재료 제어: 팽창 강도 ≥16 MPa, 깨는 동안의 길쭉함 ≥400%, 경직성 ≤78 Shore A 및 압축 세트 ≤30%. 찢기 저항, 오존 저항, 바닷물 저항가름 저항성 및 고무와 철강 결합 강도는 적용 가능한 ISO 시험 방법과 프로젝트 수용 기준을 사용하여 제어됩니다..
구조 및 펜더 시스템 구성
콩고리 고무요소 꽉 막힌 접시제철 전면판 螺栓된 UHMW-PE 패드 앵커/부착 부품전면판은 GB/T 1591-2018 또는 승인된 동등한 구조용 강철 Q355B로 지정됩니다.용접 된 폐쇄 상자 구조는 물 침입에 대한 밀폐를 확인하기 위해 밀착 테스트에 시달립니다.해양 경화 보호는 Sa 21⁄2에 대한 표면 준비와 프로젝트 노출 범주에 대한 ISO 12944에 따라 선택 된 보호 페인트 시스템에 기반합니다..
표면 패드는 처녀, 검은색, UV 안정화 된 UHMW-PE로 지정되어 있으며 철판의 용기 접촉 면에 기계적으로 볼트됩니다.보통 50~80mm의 패드 두께는 중중중량 선박에 사용된다., 최종 두께는 마모 용량, 접촉 압력 및 프로젝트 용량에 따라 선택됩니다. 패널 무게를 지원하기 위해 핫 디프 galvanized 오픈 링크 또는 스터드 링크 체인 조립이 사용될 수 있습니다.긴장 조절 및 절단 제약. 체인 등급과 지름은 계산된 설계 부하와 필요한 최소 파기 부하에서 선택됩니다. 일치하는 사슬, 긴장기, 브래킷 및 앵커는 동일한 프로젝트 기초에 따라 크기가됩니다.
주요 기술 사양:
| 종류 | H (mm) | D l (mm) | D2 (mm) | D3 (mm) | D4 (mm) | 구멍 |
| C500H | 500 | 750 | 675 | 325 | 425 | 4 |
| C600H | 600 | 900 | 810 | 390 | 510 | 6 |
| C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
| C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
| C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
| C1000H | 1000 | 1500 | 1350 | 650 | 850 | 6 |
| C1100H | 1100 | 1650 | 1485 | 715 | 935 | 6 |
| C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
| C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
| C1300H | 1300 | 1950 | 1755 | 845 | 105 | 8 |
| C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
| C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
| C1600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
| 종류 | 기울기 |
RSS 위쪽 높은 |
RH 높음 반응력 |
RO 표준 반응력 |
RL 낮은 반응력 |
||||
| 반응 KN |
에너지 흡수 KN |
반응 KN |
에너지 흡수 KN |
반응 KN |
에너지 흡수 KN |
반응 KN |
에너지 흡수 KN |
||
| C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
| 72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
| C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
| 72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
| C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
| 72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
| C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
| 72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
| C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
| 72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
| C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
| 72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
| C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
| 72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
| C1150H | 70 | 1764 | ) 029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
| 72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
| C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
| 72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
| C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
| 72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
| C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
| 72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
| C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
| 72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
| C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
| 72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 | |
| 사양 | 볼트 | 세탁기 | 전사형 발 견과류 막대 발판 |
|||||||||||||||
| D | H | J | S | M | N | n | P | Q | U | V | R | a | b | e | T | L | G | |
| 코너500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
| 코너600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
| 코너700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
| 코너800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| 코너900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| 코너1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
| 코너1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
| 콩1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
| 코너1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
| 콩1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
| 코너1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
| 코너1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
| 코너1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
| 이름 | 볼트 | 견과류 | 세탁기 | |||||||||
| D | J | s | H | h | a | e | D | G | dl | d | t | |
| M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
| M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
| 소재 | Q235 고온 감금 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5열차게 감금 | |||||||||
| 사양 |
정상 연결 오세요. |
최종 링크 오세요. |
끝 밧줄 |
봄 프레임 다이아 |
스파이럴 버튼 |
개 뼈 오세요. |
길이 |
U 링 오세요. |
| C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100~200 | F40 |
| C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 ~ 220 | F40 |
| C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 ~ 245 | F50 |
| C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 ~ 275 | F50 |
| C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 ~ 275 | F50 |
| C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 ~ 300 | F55 |
| C1100 | F30 | F30 | M32 | F36 | M42 | 42 | 170 ~ 300 | F55 |
| C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 ~ 320 | F60 |
| C1300 | F36 | F36 | M36 | F36 | M48 | 48 | 195 ~ 340 | F65 |
| C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 ~ 370 | F65 |
| C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 ~ 498 | F70 |
| C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 ~ 498 | F70 |
| 소재 | 15Mn(20Mn) Q 235 열로 진열 15Mn(20Mn) |
15Mn(20Mn) Q 235 고온 galvanize 15Mn(20Mn) |
15Mn(20Mn) Q235 고온 감전 또는 15Mn(20Mn) |
Q235 핫- 젤리화 |
Q235 핫- 젤리화 |
Q235 핫- 젤리화 |
Q235 페인트 또는 Q235 열로 진열 |
|
선택 및 조사 가이드
1단계: 잠수장 요구사항을 정의합니다. 배의 종류와 크기 범위, 잠수장 배치, 설계 잠수장 에너지, 허용 반응/조선 압력,펜더 간격 및 프로젝트 설계 기본.
2단계: 피저 높이와 성능 등급을 선택합니다. 필요한 에너지 흡수와 반응에 맞추기 위해 70% 설계 성능 테이블을 사용하십시오. 명목 높이만 선택하지 마십시오.
3단계: 전면 시스템을 정의합니다: 패널의 크기, 표면 패드 배열, 체인 구성, 앵커/부착 부품 및 사용 가능한 설치 공백을 확인합니다.
4단계: 운영 및 검증 조건을 확인합니다: 프로젝트 온도 범위, 앵클/박스 속도 가정, 요구되는 성능 검증, 검사 빈도,제3자 증언 및 문서화 요구 사항.
주요 엔지니어링 장점
- 네 가지 목록된 반응 등급은 공급된 시리즈 내에서 허용되는 반응과 요구되는 에너지 흡수량을 균형 잡는 실용적인 방법을 제공합니다.
- 피침형체는 큰 축 압축에 적합하며 또한 절단 또는 각 배 접촉을 경험 할 수있는 펜더 시스템에 안정적인 기하학을 제공합니다.
- 이 제품은 더 큰 접촉 영역 또는 제어 된 선체 압력이 필요한 경우 전면 패널 및 표면 패드 시스템과 통합 될 수 있습니다.
- 넓은 차원 시리즈는 각 명목 높이에 대해 별도의 얇은 페이지를 만들지 않고 다른 기어 레이아웃에 대한 선택을 지원합니다.
설치 및 시스템 인터페이스
표준 설치 인터페이스는 코너 플랜지 연결을 통해 코너 플랜더를 기어 구조와 제조 된 닫힌 상자 철 전면판 사이에 배치합니다.UHMW-PE 대면 패드는 패널의 용기 접촉 면에 볼트됩니다.새로운 철근 콘크리트 기어 구조의 경우, cast-in 앵커는 설치 템플릿과 배치되어 강화와 통합 될 수 있습니다. 기존 구조의 경우,적절한 설치 후 앵커는 구조적 검사를 받으면 사용할 수 있습니다..
최종 앵커 위치, 내장, 콘크리트 강화, 가장자리 거리와 브래킷 위치 및 체인 기하학은 프로젝트 로드 및 승인된 GA/앵커 레이아웃에서 결정됩니다.프로젝트 도면 또한 fender 방향성을 확인해야합니다, 패널 공백과 사용 가능한 압축 봉투.전형적인 현재 콩-프렌더 배열은 지원 구조를 향해 더 큰 발 플랜지를 배치하고 작은 머리 플랜지를 앞 패널로 배치승인된 프로젝트 설계가 다른 것을 요구하지 않는 한
검사 및 문서
기준 품질 검증에는 시각적 검사와 차원 검사가 포함됩니다. 적용 가능한 ISO 방법을 사용하여 고무 물질의 특성을 검사합니다.그리고 정해진 반응력 및 에너지 흡수 값에 대한 풀스케일 압축 성능 검증완전 한 펠더 시스템 에서 검사 는 또한 앞 패널 용접 및 닫힌 상자 밀도 검사, 표면 준비/포장 및 건조 필름 두께 검사 를 포함 할 수 있습니다.핫디프 진료 체인/기기 검사, 및 필요한 경우 적재량 증명서 또는 재료 인증서수용 기준과 제3자의 증언은 구매 사양과 적용 가능한 프로젝트 지침에 의해 정의됩니다.필요한 경우 PIANC Fender 지침 2024을 포함합니다.
제3자의 증언, 수업 참여, 재료 인증서, 성능 테스트 보고서 및 제조사 문서가 필요한 경우 별도로 지정되어야 합니다.모든 주문에 포함된다고 가정되지 않습니다..
신청서
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | other fixed berth fender systems requiring project-specific energy and reaction selection

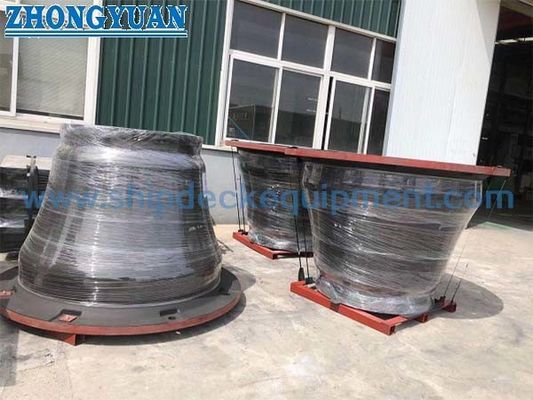

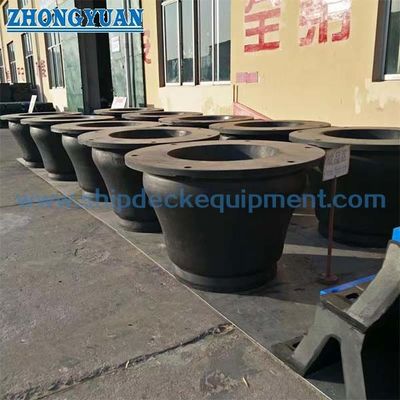

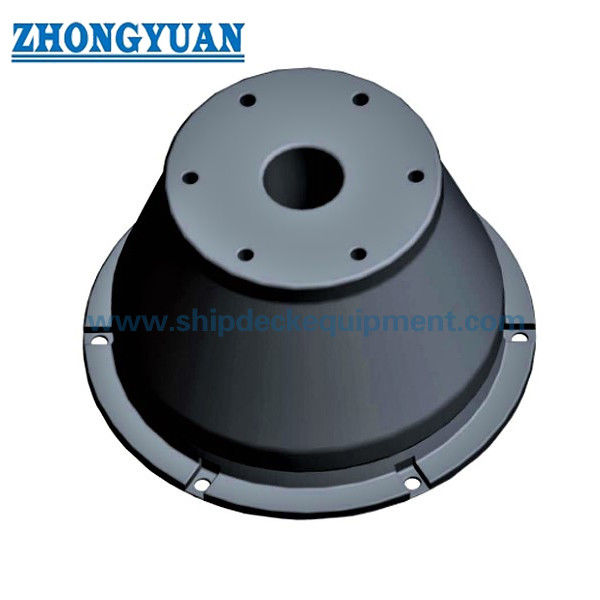

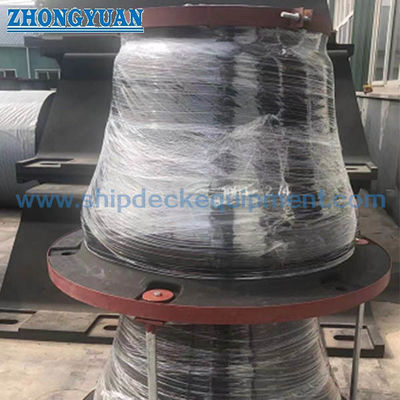

그림 & 사진
FAQ
Q1: 올바른 슈퍼 코너 고무 펜더 등급은 어떻게 선택됩니까?
A1:선택은 필요한 기착 에너지와 허용되는 기장 반응에서 시작해야 하며, 그 다음 명목 높이, 가능한 기울기, 배체 압력을 확인해야 합니다.패널 배열 및 잠자리 공간 기하학등급은 명목 크기만으로 선택되어서는 안 됩니다.
Q2. 코너 펜더는 전면 패널과 사슬로 완전한 시스템으로 공급될 수 있습니까?
A2: 콘스 펜더는 프로젝트에 맞는 전면 패널, 마주 보는 패드, 앵커 및 지원 / 구속 체인으로 구성 될 수 있습니다. 최종 구성 요소 크기는,기착장 설계에 필요한 재료와 연결 세부 사항이 확인되어야 합니다..
Q3:반응 힘과 에너지 흡수를 어떻게 확인할 수 있습니까?
A3:기능은 정렬 된 측정 장비와 프로젝트 정의된 수용 기준을 사용하여 합의 된 압축 테스트 절차에 의해 확인할 수 있습니다. 필요한 샘플링 수준, 시험 조건,서류 및 제3자의 목격자 등은 구매 사양에 명시되어야 합니다..
