W형 럭보트 고무 펠러
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 여 | 적용 대상: | 선박 줄기 수중 부분 및 선미 |
|---|---|---|---|
| 강조하다: | 해양 Ｗ 고무 방현재,SGS Ｗ 고무 방현재,탄성 고무 해양 설비 |
||
제품 설명

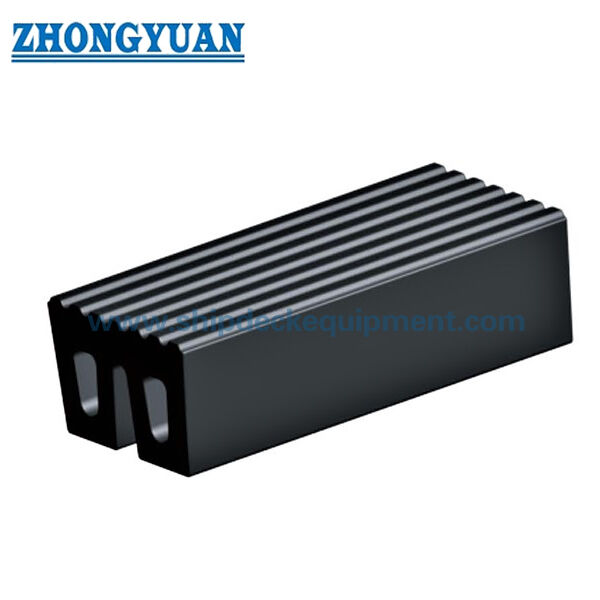

W형 럭보트 고무 펠러
제품 개요
W 타입 트러거 보드 루머 펠더 (W Type Tugboat Rubber Fender) 는 후우 및 스턴 보호용으로, 반복적으로 밀어붙이는 트러거 보드, 푸시 보드 및 작업 보드용으로 설계된 폼형 고무 프로필입니다.호위 및 선박 지원 연락W형 프로파일 은 배 의 기우, 줄기 및 뒷구조 에 적합 한 두 개의 장착 다리와 넓은 갈라진 접촉 면 을 제공한다.
공급되는 차원 시리즈는 W320 × 200에서 W600 × 400까지 7 W 프로파일을 포함하며 프로파일 크기에 따라 최대 길이가 3,000 mm까지 표시됩니다.이 소스에는 성능 곡선도 포함되어 있습니다., 그러나 완전한 가독 가능한 수치 반응 힘 / 에너지 흡수 표가 제공되지 않습니다; 따라서 지원되지 않는 수치 성능 값은이 페이지에 게시되지 않습니다.
빠른 사양
- 제품 종류: W 프로필 럭보드 고무 펠더
- 공급된 프로필 범위: W320 × 200 ~ W600 × 400
- 최대 나열된 단위 길이: 프로필에 따라 2,000~3,000 mm
- 주요 설치 부지: 턱, 줄기 및 배후
- 제조: 폼형 및 울칸화 된 고무 프로필
- 접촉면: 넓은 갈라진 / 갈라진 고무 표면
- 선택 기초: 프로필 기하학, 용기 배열, 접촉 부하, 가려질 수능 및 프로젝트별 검증된 성능
구조 및 구성
W 모양의 고무체, 두 개의 장착 다리, 넓은 접착 크라운, 길쭉한 접착 틈, 긴 접착 슬롯, 프로젝트 특유의 고정 볼트, 지원 구조
W 펜더는 선박에 장착된 리거 보트 펜더로 사용되며, 전체 기우/옆 보호 장치에서 고리형 또는 D 프로필 펜더와 결합될 수 있습니다.페이지는 W 프로파일을 기안 옆 리프팅 장치 또는 견인 부품으로 취급하지 않습니다..
주요 기술 사양:
| 종류 | (mm) 크기 (mm) | |||||
| B | B | H | H1 | h | L | |
| W320X200 | 320 | 180 | 200 | 67 | 50 | ≤2000 |
| W480X300 | 480 | 245 | 300 | 88 | 58 | ≤3000 |
| W500X330 | 500 | 248 | 330 | 90 | 65 | ≤2000 |
| W500X450 | 500 | 255 | 450 | 100 | 75 | ≤ 2500 |
| W500X400 | 500 | 270 | 400 | 99 | 74 | ≤2000 |
| W600X300 | 600 | 460 | 300 | 60 | 43 | ≤2000 |
| W600X400 | 600 | 405 | 400 | 78 | 58 | ≤2000 |
선택 및 조사 가이드
1단계: 拖船/workboat bow, stem 또는 stern 배열 및 필요한 보호 접촉 구역을 제공하십시오.
단계 2 W 프로필 크기와 단위 길이를 사용 가능한 선체 공간, 접촉 기하학 및 기존 교체 차원 중에서 선택합니다.
단계 3 용기 설비에 대한 고정 슬롯 배열, 뒷구조, 볼트 배열 및 부식 보호 확인
단계 4 필요한 설계 접촉 부하/에너지 기반을 제공하고 공급 범위에 성능 테스트 또는 계산이 포함되어야하는지 명시하십시오.
단계 5 량, 배측 배열, 도면, 검사/문서 범위 및 배송 목적지를 확인합니다.
주요 엔지니어링 장점
- 넓은 갈라진 접촉면은 럭 및 워크보트 활 / 스턴에 반복적으로 밀어붙이는 접촉에 적합합니다.
- 두 다리 프로필은 안전 하 고 배 옆 장착 배치 동시에 접촉 하에 고무 왕관 변형 허용 합니다.
- 여러 섹션 기하학과 길이는 각 크기에 대한 별도의 웹 페이지를 만들지 않고 새로 건설 및 교체 설치를 지원합니다.
- W 프로파일 펜더는 원통형 및 D형 측면/우개 펜더와 통합되어 웅덩이 보호 레이아웃이 가능합니다.
설치 및 시스템 인터페이스
펠더는 강화된 배 옆지대에 부착되어 있습니다.선체 삽입 / 더블러 배열 및 부식 보호는 배의 도면과 계산 된 지역 부하에 의해 정의됩니다.설치된 프로필은 인접한 철강 작업에 단단한 접촉 없이 변형 할 수있는 충분한 공백을 가지고 있어야합니다.
검사 및 문서
기준 품질 관리에는 시각 검사, 차원 검증 및 고무의 물리적 특성을 검사하는 것이 포함됩니다.정량화된 반응력/에너지 흡수 테이블이 합의된 제품 사양의 일부인 경우, 프로젝트 ITP에는 정의된 테스트 조건에서 보장된 성능을 확인하기 위해 풀 스케일 압축 테스트가 포함될 수 있습니다.
PIANC Fender 가이드라인 2024 (MarCom WG211) 은 펜더 시스템 설계, 제조 및 테스트 원칙에 대한 현재 엔지니어링 참조로 사용됩니다.제3자의 증언과 클래스 문서는 해당 범위가 합의되고 문서화 된 경우에만 명시됩니다..
신청서
항구 리모터 ∙ 호수 리모터 ∙ 추진 리모터 ∙ 작업 리모터 ∙ 선박 기우 보호 ∙ 기둥과 뒷 기침 ∙ 리모터 신축 및 교체

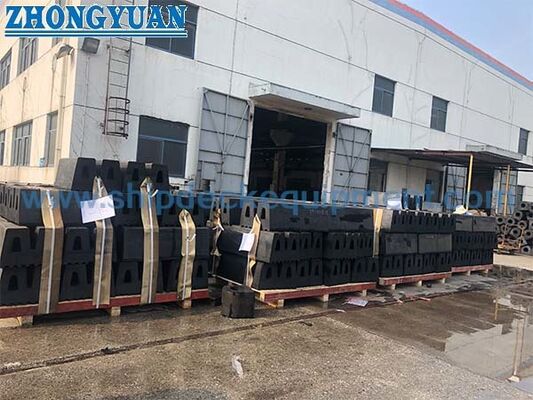

그림 & 사진
FAQ
Q1: W 타입은 주로 웅크림 선박에 사용 되는 웅크림 선박인가요?그리고 현재 국제적 인 웅크림 선박 윙어 연습은 또한 기우와 뒷 배 배열에 W 프로파일을 사용합니다..
Q2: 차원 테이블은 반응/에너지 테이블로 사용할 수 있습니까?수학적 성능은 승인된 성능 표 또는 시험에서 가져야 합니다..
Q3: W 펜더와 실린더식 펜더가 결합될 수 있습니까?
