10–20kN 해양 파일럿 사다리 윈치 ISO 7364 전동식 | 선박 갑판 파일럿 사다리 취급 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO 7364 : 2016 | 유형:: | 전기 싱글/더블 드럼, 수동 백업 |
|---|---|---|---|
| 공장 테스트 :: | 부하, 드럼로드 테스트, 1,5 보유 하중 미만의 정적 테스트없이 실행 테스트; | 작업 부하:: | 10천, 16천, 20천 |
| 속도 (m/min):: | 8-12m/분 | 와이어로프: | 다이아. 13(mm); |
| 재료:: | 온화한 스틸, | 제어:: | 지역 통제 |
| 분류 인증서:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서 | ||
| 강조하다: | 파일럿 사다리 윈치 iso7364,전기 모터 구동 파일럿 사다리 윈치,20kn 파일럿 사다리 윈치 |
||
제품 설명
10~20kN 해군 조종사 사다리 윈치 ISO 7364 전기 구동
제품 개요
ISO 7364 전기 모터로 구동되는 선박 조종사 사다리 린치는 선박 갑판에서 조종사 사다리 취급 및 저장 작업을 위해 설계되었습니다.
ISO 7364을 준수합니다.2016, 해양 환경에서 안전하고 신뢰할 수 있는 성능을 보장합니다.
린치는 수동 백업, 컴팩트 구조 및 안전한 사다리 배포 및 복구을위한 안정적인 작동을 갖춘 전기 드라이브를 갖추고 있습니다.
빠른 사양
• 표준: ISO 7364:2016
• 작업 부하: 10 kN 16 kN 20 kN
• 드럼 종류: 단일 드럼
• 들어올림 속도: 8~20m/min
• 와이어 로프: 6×37-13.0-170-1
전선 용량: 최대 95m
• 드라이브 유형: 전기 (수동 백업)
• 통제: 지역 통제
• 재료: 탄소 강철
• 표면 처리: Sa2.5 + 에포시 코팅
• 작업 온도: -40°C ~ +50°C
주요 기술 매개 변수
| 모델 | 10KN | 16KN | 20KN |
| 드럼 부하 (KN) | 10 | 16 | 20 |
| 지원 부하 (KN) | 30 | 48 | 60 |
| 호스팅 속도 ((m/min) | 8.09/10 | 9.85/11.64 | 15.3/207 |
| 드럼에 와일링 와이어 계층 | 3 | 3 | 4 |
| 유선 용량 (m) | 37 | 50 | 95 |
| 와이어 로프 크기 | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| 전기 전송 비율 | 75.43 | 69.48 | 51.19 |
| 수동 변속기 비율 | 30.73 | 30.73 | 31.5 |
| 전체 효율성 | 0.83 | 0.858 | 0.85 |
윈치 선택 가이드
1단계: 작업 부하: 10kN 16kN 20kN
2단계 드럼 종류: 단일 드럼 두 개의 드럼
3단계 높이는 속도: 812m/min 1220m/min
4단계: 철회로: 6×37 철회로
단계 5 류류: 전기, 수동 지원
단계 6 통제: 지역 통제
구조 및 구성 요소
구조와 부품: 전기 모터 기어박스 변속 시스템 단일/복기 드럼 케이블 시스템 브레이크 시스템 수동 구동 시스템 제어판 기본 프레임
사용자 지정 속성
작동 부하: 10 / 16 / 20 kN
드럼 종류: 단일 / 더블
속도: 8~20m/min
드라이브 타입: 전기
통제: 지역
철사망: 6×37
설치: 갑판에 장착
사용자 지정 구성 및 문의 가이드
작업량 드럼 종류 들어올림 속도 전선 로프 사양 전선 용량 설치 요구 사항
모델 선택 및 가격 요금을 위해 위의 데이터를 전송
어떻게 작동 합니까?
전기 모터는 기어박스를 통해 드럼을 구동하고, 조종사 사다리를 다루기 위해 와이어 로프를 윙 또는 풀어줍니다.
수동 구동은 전력 고장 때 작동을 보장합니다.
신청서
응용 프로그램: 조종사 사다리 처리 기구 갑판 운영 화물선 해상선 항구 운영
인증 및 장점
인증: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
장점: ISO 7364 규격을 준수합니다. 안정적인 전기 드라이브, 컴팩트한 디자인, 수동 백업, 간편한 유지보수
그림 & 사진
• 일반 조립 도면
• 구조 도면
• 설치 방식

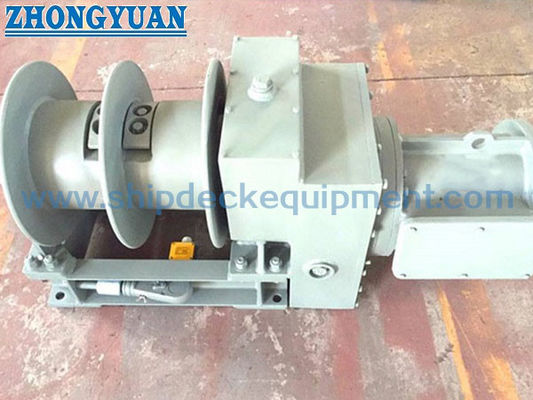

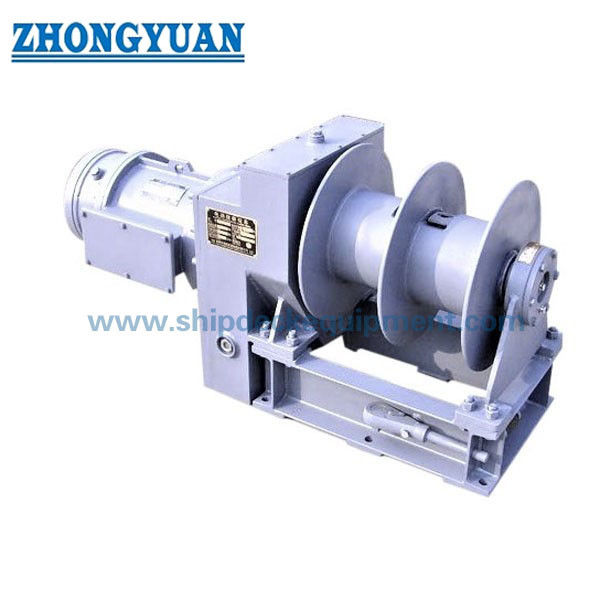

• 제품 사진
주문 정보
MOQ: 1 단위
배달 시간: 프로젝트에 따라
지불: T/T, L/C
FAQ
Q1: ISO가 맞나요? A: 네, ISO 7364:2016.
Q2: 백업 작업? A: 수동 드라이브가 가능합니다.
Q3: 드럼 옵션? A: 싱글 드럼과 더블 드럼.
