10~20 kN 전기 숙박 사다리 윙치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO 7364 : 2016 | 유형:: | 전기 싱글/더블 드럼, 수동 백업 |
|---|---|---|---|
| 공장 테스트 :: | 부하, 드럼로드 테스트, 1,5 보유 하중 미만의 정적 테스트없이 실행 테스트; | 작업 부하:: | 10천, 16천, 20천 |
| 속도 (m/min):: | 8-12m/분 | 와이어로프: | 다이아. 13(mm); |
| 재료:: | 온화한 스틸, | 제어:: | 지역 통제 |
| 분류 인증서:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서 | ||
| 강조하다: | 파일럿 사다리 윈치 iso7364,전기 모터 구동 파일럿 사다리 윈치,20kn 파일럿 사다리 윈치 |
||
제품 설명
10–20 kN 전기 승강기 윈치 | ISO 7364 선박 갑판 승하선 사다리 취급 장비
제품 개요
10–20 kN 전기 승강기 윈치는 승하선 시 승강기 사다리를 내리고, 감고, 고정하는 데 사용되는 선박 갑판 기계입니다. 전기 구동, 기어박스 변속기, 드럼, 와이어 로프 시스템, 브레이크/고정 장치, 수동 백업 구동 및 로컬 제어 장비로 구성됩니다. 윈치 선택은 사다리 유형, 드럼 하중, 지지 하중, 와이어 로프 용량, 설치 위치, 전원 공급 장치, 제어 구성 및 선박의 승하선 장치 도면과 함께 확인해야 합니다.
공급된 제품명은 “파일럿 사다리 윈치”를 사용하지만, 표준 확인 결과 ISO 7364:2016은 승강기 사다리 윈치에 대한 제목이며, 파일럿 사다리 윈치 릴은 ISO 24136:2021에서 별도로 다룹니다. 따라서 이 페이지에서는 이 제품을 ISO 7364 전기 승강기 윈치로 포지셔닝합니다. 실제 프로젝트가 파일럿 사다리 윈치 릴인 경우, 최종 견적 전에 ISO 24136, SOLAS V/23, IMO 파일럿 이동 요구 사항 및 선박의 승인된 파일럿 이동 장치를 확인해야 합니다.
빠른 사양
- 제품 유형: 전기 승강기 윈치 → 제어된 사다리 하강, 상승, 고정 및 보관을 위한 갑판 기계.
- 표준 기준: ISO 7364:2016 → 공식 ISO 범위는 승강기 사다리 윈치이며, 파일럿 사다리 윈치 릴은 ISO 24136:2021에 따라 확인해야 합니다.
- 공칭 드럼 하중: 10 / 16 / 20 kN → 사다리 무게, 로프 리빙, 드럼 하중 및 승인된 선박 배치에 따라 선택해야 합니다.
- 지지 하중: 30 / 48 / 60 kN → 공급된 선택 데이터로 사용되며, 인원용 리프팅 SWL로 재작성해서는 안 됩니다.
- 상승 속도: 공급된 모델 데이터에 따라 8.09–20.7 m/min → 최종 속도는 승하선 작업 및 안전 제어 요구 사항과 일치해야 합니다.
- 와이어 로프: 공급된 6×37-13.0-170-1 → 정확한 로프 표준, 인장 등급, 아연 도금 및 인증 범위는 확인해야 합니다.
- 와이어 용량: 37 / 50 / 95 m → 사다리 이동 거리, 드럼 층 제어 및 사용 가능한 선박 측 높이에 중요합니다.
- 구동 및 백업: 수동 작동 기능이 있는 전기 모터 구동 → 프로젝트 구성에 따라 비상 또는 전원 차단 복구에 사용됩니다.
- 공장 테스트: 무부하 작동 테스트, 드럼 하중 테스트 및 정적 고정 테스트는 주문 범위 및 검사 요구 사항에 따라 준비될 수 있습니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 코팅 (참고용) → 최종 코팅 시스템은 선박 사양 또는 고객 요구 사항을 따릅니다.
주요 기술 매개변수
| 모델 | 드럼 하중 (kN) |
지지 하중 (kN) |
상승 속도 (m/min) |
와이어 로프 | 와이어 용량 (m) |
권선 층 | 구동 / 백업 |
| 10 kN | 10 | 30 | 8.09 / 10 | 6×37-13.0-170-1 | 37 | 3 | 전기 / 수동 |
| 16 kN | 16 | 48 | 9.85 / 11.64 | 6×37-13.0-170-1 | 50 | 3 | 전기 / 수동 |
| 20 kN | 20 | 60 | 15.3 / 20.7 | 6×37-13.0-170-1 | 95 | 4 | 전기 / 수동 |
선택 및 문의 가이드
1단계: 프로젝트에 ISO 7364 승강기 사다리 윈치가 필요한지 또는 파일럿 사다리 윈치 릴이 필요한지 확인하십시오. ISO 7364와 ISO 24136은 다른 장비를 다루기 때문에 이 점을 먼저 명확히 해야 합니다.
2단계: 승강기 사다리 무게, 로프 리빙, 이동 높이, 보관 위치 및 승인된 승하선 장치에 따라 공칭 모델(10 kN, 16 kN 또는 20 kN)을 확인하십시오.
3단계: 단일 드럼 또는 이중 드럼 구성, 와이어 로프 용량, 권선 층 요구 사항, 드럼 방향 및 해당되는 경우 좌측/우측 레이아웃을 확인하십시오.
4단계: 구동 및 제어 확인: 전기 모터 사양, 전원 공급 장치, 로컬 제어 스테이션, 비상 정지, 수동 백업 액세스 및 원격 제어 요구 사항을 확인하십시오.
5단계: 안전 및 검사 범위 확인: 브레이크/고정 장치, 정적 고정 테스트, 무부하 작동 테스트, 드럼 하중 테스트, 재료 인증서, 선급 입회 및 수락 기준을 확인하십시오.
6단계: 사다리 도면, 윈치 기초 도면, 갑판 배치, 사용 가능한 설치 공간, 수량, 인증서 요구 사항, 배송지 및 필요한 배송 시간을 제공하십시오.
구조
전기 모터 | 기어박스 변속 시스템 | 단일 또는 이중 드럼 | 와이어 로프 및 로프 종단 | 브레이크 / 고정 장치 | 수동 백업 구동 | 로컬 제어 스테이션 | 갑판 기초 및 베이스 프레임 | 지정된 경우 보호 커버 또는 가드
승하선 장비, 구동 및 안전 이점
- 전기 구동은 승강기 사다리를 내리고 회수하기 위한 제어된 드럼 회전을 제공하며, 기어박스 비율은 드럼 하중 및 작동 속도에 맞게 선택됩니다.
- 수동 백업 구동은 전기 전원이 없을 때 회수 작업을 허용하지만, 접근성, 작동 간격 및 핸들 구성은 선박 배치 도면으로 확인해야 합니다.
- 브레이크 또는 고정 장치는 중요한 안전 부품입니다. 고정 용량, 정적 테스트 하중, 해제 방법 및 검사 범위는 생산 전에 확인해야 합니다.
- 와이어 로프 용량 및 권선 층은 안전한 이동 및 보관에 영향을 미칩니다. 과도한 로프 적층 또는 잘못된 로프 리드는 불균일한 권선, 로프 손상 또는 작동 신뢰성 감소를 유발할 수 있습니다.
- ISO 7364 승강기 사다리 윈치의 경우, 이 장비는 사다리 취급 및 고정을 위한 것입니다. 일반 목적 리프팅 윈치 또는 인원 호이스트 장치로 판매해서는 안 됩니다.
- 파일럿 이동 장치에 사용되는 경우, 윈치 릴 위치는 안전한 접근을 방해해서는 안 되며, 실제 장치는 승인된 파일럿 이동 장치 및 해당 국기/선급 요구 사항을 따라야 합니다.
- 무부하 작동 테스트, 드럼 하중 테스트, 정적 고정 테스트 및 선급 검사는 주문 범위에 따라 준비될 수 있지만, 테스트 값과 수락 기준은 견적 전에 합의해야 합니다.
사용자 정의 속성
- 표준: ISO 7364:2016 → 선박의 승강기 사다리 윈치에 적용됩니다. 프로젝트가 파일럿 사다리 윈치 릴인 경우 ISO 24136을 확인하십시오.
- 공칭 모델: 10 / 16 / 20 kN → 드럼 하중, 지지 하중, 사다리 배치 및 와이어 로프 용량에 따라 선택합니다.
- 드럼 유형: 단일 드럼 또는 이중 드럼 → 사다리 유형 및 선박 승하선 장치를 따릅니다.
- 상승 속도: 공급된 데이터에서 8.09–20.7 m/min → 주문 전에 필요한 작동 속도 및 제어 방법을 확인하십시오.
- 와이어 로프: 6×37-13.0-170-1 → 공급된 로프 사양입니다. 최종 로프 등급, 마감, 인증서 및 안전 계수는 확인해야 합니다.
- 구동 유형: 전기 모터 구동 → 모터 전력, 전압, 주파수, 절연 등급 및 선박 전기 요구 사항을 확인해야 합니다.
- 수동 백업: 구성에 따라 사용 가능 → 전기 구동을 사용할 수 없을 때 복구 작업에 사용됩니다.
- 제어: 공급된 로컬 제어 → 필요한 경우 원격 제어, 리미트 스위치, 비상 정지 또는 인터록 요구 사항을 명시해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 코팅 → 최종 코팅, 색상 및 부식 방지는 선박 사양을 따릅니다.
- 인증서 요구 사항: 주문 범위에 따라 사용 가능 → 생산 전에 선급 인증서, 제작자 인증서, 재료 인증서 및 입회 보고서를 확인해야 합니다.
작동 방식
작업자가 로컬 제어를 활성화합니다 → 전기 모터가 기어박스와 드럼을 구동합니다 → 와이어 로프가 풀리거나 감겨 승강기 사다리를 내리거나 회수합니다 → 브레이크/고정 장치가 멈추거나 보관 상태일 때 드럼을 고정합니다 → 승인된 작동 절차에 따라 비상 복구를 위해 수동 백업을 사용할 수 있습니다.
응용 분야
승강기 사다리 취급 | 선박 승하선 장치 | 화물선 | 유조선 | 벌크 캐리어 | 컨테이너선 | 여객 접근 장치 | 신조 및 개조 갑판 기계 프로젝트
인증 및 이점
프로젝트 요구 사항, 검사 범위, 재료 추적성, 테스트 요구 사항 및 선급 승인 절차에 따라 인증서를 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

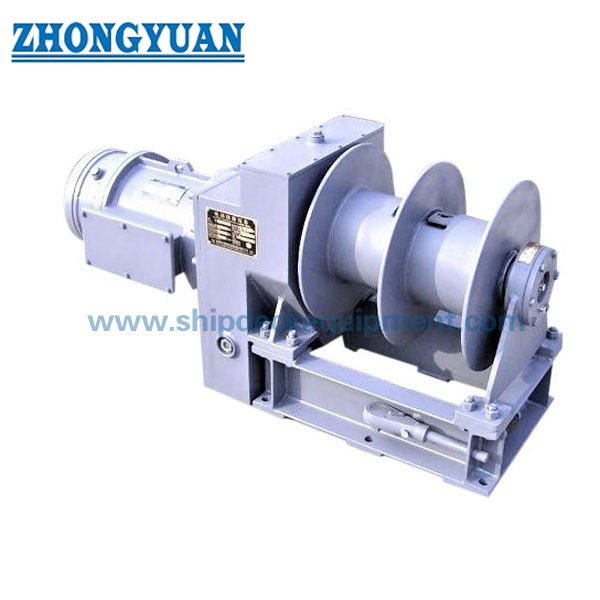

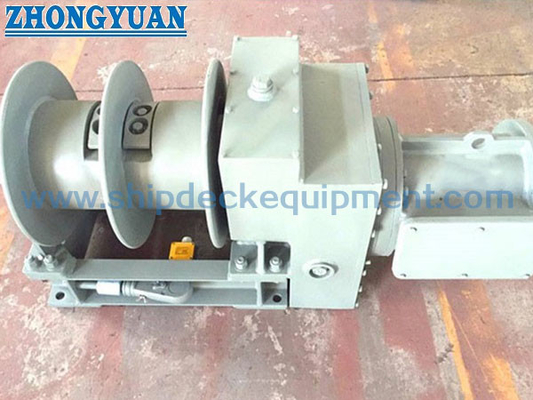

도면 및 사진
자주 묻는 질문
Q1: ISO 7364는 파일럿 사다리 윈치 표준입니까?
A1: 아닙니다. ISO 7364:2016은 승강기 사다리 윈치에 대한 ISO 표준입니다. 프로젝트가 파일럿 사다리 윈치 릴인 경우, 최종 기술 확인 전에 ISO 24136:2021 및 해당 파일럿 이동 장치 요구 사항을 확인해야 합니다.
Q2: 이 윈치를 인원 리프팅에 사용할 수 있습니까?
A2: 인원 리프팅 윈치로 설명해서는 안 됩니다. 이 윈치는 승강기 사다리 취급 및 고정을 위한 것입니다. 인원 이동 안전은 완전한 승인된 사다리 장치, 접근 플랫폼, 고정 지점, 작동 절차 및 선급/국기 승인에 따라 달라집니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: 표준 기준, 공칭 모델, 사다리 도면, 드럼 유형, 와이어 로프 용량, 전원 공급 장치, 제어 방법, 설치 기초, 수동 백업 구성, 테스트 요구 사항, 인증서 범위, 수량, 배송지 및 필요한 배송 시간을 확인하십시오.
