제품 개요

ASTM A27-70-36 주사철 폐쇄 턱은 미국 내륙 배, 강 작업 보트, 작은 서비스 배,그리고 아메리카 시장에서 운영되는 유사한 배그것은 바지 매킹, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동, 이동그리고 갑판 처리 작업.

이 페이지는 인치 기반의 차원으로 480, 490 및 14 개의 닫힌 턱 크기를 포함합니다. 턱 바디는 ASTM A27 등급 70-36 또는 동등한 C-Mn 주사철로 공급됩니다.열처리 및 주문 요구 사항에 따라 주름 품질 관리자기 입자 테스트, 염료 침투 테스트, 강도 계산 및 당기 테스트는 고객이 검사 범위, 로딩 방향 및 수용 기준을 지정 할 때 마련 될 수 있습니다..

빠른 사양

• 제품 종류: 미국 배 및 소형 선박에 대한 닫힌 로프 또는 와이어 가이드.
• 전형적인 시장: 미국 및 아메리카 내륙 배, 작업 보트 및 작은 배 → 프로젝트 검증없이 큰 바다 항해 선박으로 배치되지 않습니다.
• 모델: 480 / 490 / 14 → 3 인치 차원 크기 일반적으로 9 인치, 12 인치, 그리고 14 인치 폐쇄 턱 배열에 사용됩니다.
• 맑은 열기: 6 × 12 인치, 8 × 16 인치, 9.38 × 18.75 인치 → 라인 통과 및 갑판 배열 확인을위한 주요 선택 지점.
• 재료: ASTM A27 등급 70-36 주사철 또는 동등 → 프로젝트에서 이 재료 등급을 허용할 때 주사 탄소철 갑판 부착에 적합합니다.
• 무게 범위: 176 ∼ 725 lb (80 ∼ 329 kg) → 취급, 화물 추정 및 조선소 설치 계획에 유용합니다.
• 표면 처리: 제공 된 참조로 모래 분출 → 최종 페인트, 벗은 용접 가능한 표면 또는 다른 마무리 주문 전에 확인해야합니다.
• 품질 관리: 재료 기계 시험, 열 처리 기록, MT / PT 검사, 강도 계산 및 당기 테스트는 프로젝트 범위에 따라 구성 될 수 있습니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 모델을 확인합니다: 480, 490, 14, 또는 그림에 기반한 사용자 지정 폐쇄 턱.

단계 2: 배의 종류와 용도를 확인합니다: 미국 내륙 배, 작업 배, 작은 배 또는 대체 갑판 하드웨어

단계 3: 로프 또는 와이어 경로, 라인 크기, 공백 개방 요구 사항, 갑판 배열 및 라인이 갑판 근처에 낮게 유지되어야하는지 확인합니다.

단계 4: 설치 위치, 갑판 두께, 용접 인터페이스, 지역 강화 및 턱 주위에 사용 가능한 공간을 확인합니다.

단계 5: 재료 및 검사 범위를 확인합니다: ASTM A27-70-36 또는 동등, 열처리, 재료 인증서, MT / PT, 강도 계산, 당기 테스트 및 ABS 승인 요구 사항.

단계 6: 표면 처리, 양, 배송 목적지, 필요한 배송 시간, 도면 또는 사진 및 고객별 수용 기준을 확인합니다.

구조

One-piece cast steel closed body | Smooth rope-contact opening | Deck-welded base | Rounded entry edge | Reinforced side wall around rope passage | Heat-treated cast steel | Sandblasted or specified surface finish

casting, 테스트 & 엔지니어링 장점

• ASTM A27 70-36 등급의 철강 또는 그 동등한 철강을 재료 기준으로 사용하며, 열처리 및 기계적 시험 범위는 구매 주문에 따라 확인됩니다.
• 닫힌 턱 바디는 통합 로프 가이드로 鋳造되어 로프 접촉 구멍 주위에 날카로운 가공 관절을 감소시킵니다.
• 밧줄 접촉 표면은 cast cast cast 후 가루와 평평화되어 작동 중에 밧줄 또는 와이어를 손상시킬 수있는 burrs를 제거합니다.
• 주름 품질은 시각 검사, 차원 검사, 열 처리 기록 검토 및 재료 기계 테스트를 통해 제어 할 수 있습니다.
• 필요에 따라 자기 입자 검사 또는 염료 침투성 검사도 할 수 있습니다. 내부 건전성 검사가 필요한 경우 RT / UT 또는 다른 NDE 방법이 지정되어야합니다.
• 강도 계산 또는 FEA 검토는 고객이 부하 방향, 라인 부하, 갑판 지원 상태 및 설치 도면을 제공 할 때 프로젝트 승인을 위해 준비 할 수 있습니다.
• 당기는 테스트는 고객이 정의한 테스트 부하, 부하 방향, 고정 장치 배열 및 검사 수용 기준에 따라 구성 될 수 있습니다.
• 이 제품은 미국 배구 및 소형 선박 갑판 하드웨어 사용을 위해 작성되었으며, 큰 바다 항해 선박 매킹 부하에 대한 지원되지 않은 주장을 피합니다.

사용자 지정 속성

• 제품 범주: 배기 갑판 매킹 하드웨어에 대한 합철 폐쇄 턱 → 폐쇄 된 로프 또는 와이어 가이드
• 주요 응용: 미국 및 아메리카 내륙 배 / 작은 배 → 인치 기반의 미국 갑판 부착 크기가 필요한 데 적합합니다.
• 모델 범주: 480 / 490 / 14 → 공백 개, 사용 가능한 갑판 공간 및 배 도면으로 선택하십시오.
• 소재 등급: ASTM A27 등급 70-36 또는 그 동등 → C-Mn 가조제철 소재 참조
• 표면 마감: 모래 분출 → 최종 코팅, 벗은 용접 가능한 마감 또는 다른 표면 처리 사항은 고객으로부터 확인되어야 합니다.
• 검사: 재료 테스트, 열 처리 기록, MT / PT, 강도 계산 및 당기 테스트가 제공됩니다 → 정확한 수용 기준은 인용 전에 확인되어야합니다.
• 인증의 범위: ABS 승인 및 Mill's 재료 인증은 순서 → 클래스 승인 및 목격자 검사에 따라 제공되며 프로젝트 요구 사항에 따라 적용됩니다.
• 부하 데이터: 확인해야 합니다 → 제공된 매개 변수 테이블에 SWL, MBL, 증명 부하 또는 테스트 부하가 선언되지 않습니다.

어떻게 작동 합니까?

Mooring line or wire approaches the deck chock → Line passes through the closed cast-steel opening → Smooth rounded contact surface guides the line and helps keep it close to deck level → Local force is transferred through the cast body and welded base into the deck structure → Inspection, 수리 및 코팅은 조선소 절차에 따라 완료됩니다

신청서

미국 내륙 배박 河流 배박 拖船 甲板 五金 工作船 작은 서비스 배박 기착소

인증 및 장점

ABS 승인, 밀스 재료 인증서, NDT 보고서, 강도 계산 보고서 및 당기 테스트 보고서는 프로젝트 요구 사항, 검사 범위 및 승인 절차에 따라 정리 할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

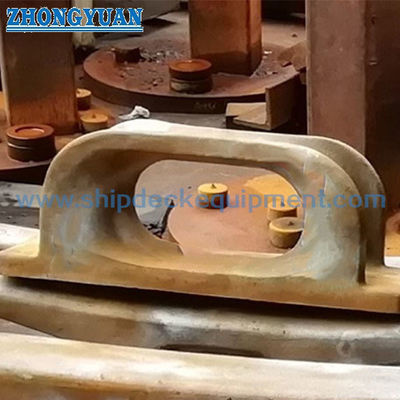

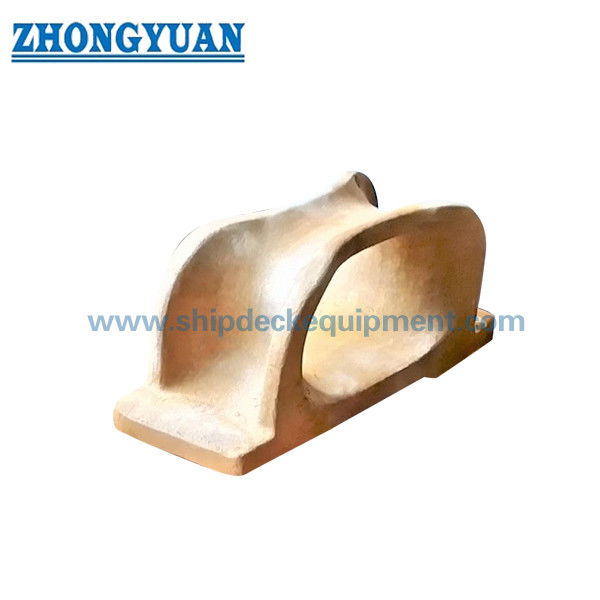

그림 & 사진

FAQ

Q1: 이 주철 닫힌 턱은 모든 선박에 적합합니까?

A1: 아닙니다. 이 페이지는 미국 내륙 배, 작업 보트, 작은 배 및 비슷한 아메리카 시장 갑판 하드웨어에 초점을 맞추고 있습니다. 큰 바다 항해 선박의 경우, 배 설계자는 부하를 확인해야합니다.로프 사이즈, 기초, 적용 가능한 표준 및 클래스 요구 사항 선택 전에.

Q2: 480, 490 또는 14 모델은 어떻게 선택해야 합니까?

A2: 맑은 열기, 매어링 라인 또는 와이어 경로, 사용 가능한 갑판 공간, 설치 도면 및 교체 요구 사항에 따라 선택하십시오. 모델 480은 맑은 열기 6 × 12를 제공합니다.모델 490은 8 × 16의 개방을 제공합니다, 모델 14은 9.38 × 18.75의 맑은 개척을 제공합니다.

Q3: 어떤 검사 또는 테스트를 제공 할 수 있습니까?

A3: 재료 기계 시험, 열 처리 기록, 자기 입자 시험, 염료 침투 시험, 강도 계산 및 당기 시험은 주문 범위에 따라 배치 될 수 있습니다.부하 방향, 수용 기준, 증인의 검사 요구 사항은 공고 전에 확인되어야 합니다.
