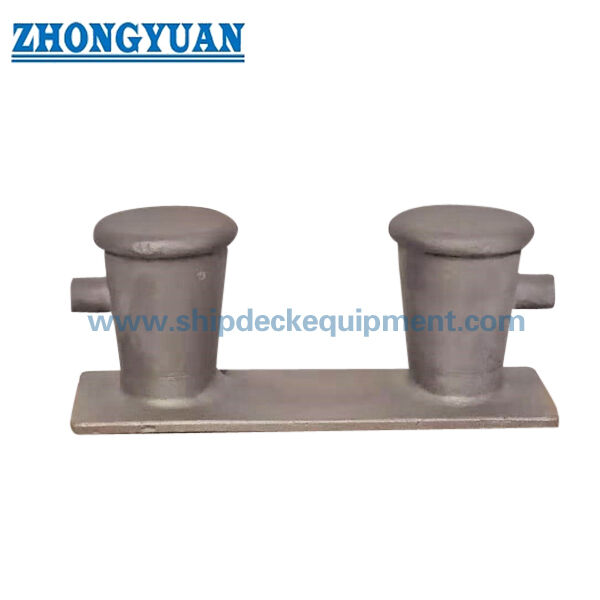

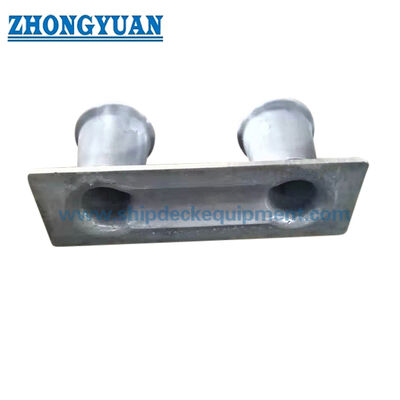

혼 옵션이 있는 주강 더블 비트 볼라드 | ASTM A27-70-36 선박 계류 장비

코너 옵션이 있는 주강 두 개의 빗자루 톨라드

제품 개요

주사철 이중 비트 보러드 (double bitt bollard) 는 갑판 매킹 스테이션에서 매킹 로프를 고정하고 제어하는 데 사용되는 선박 매킹 데크 장착장이다.이 페이지는 ASTM A27-70-36 C-Mn 주사철 또는 동등한 재료로 제조된 8인치 및 10인치 더블 비트 구성을 포함한다., 비트 영역 주위에 추가 로프 유지 지원이 필요한 프로젝트에 대한 선택적인 호른 장치.

큰 내륙 바르자 톨라드 페이지와 비교하면 이 제품 페이지는 컴팩트 8 인치와 10 인치 선박 매킹 범위, 선택적인 뿔 구조, 제어 된 주사철 표면 품질,그리고 염료 침투성 검사와 같은 프로젝트 기반 검사, 자기 입자 검사, 지역 X선 검사, FEA 강도 검토, 주문 사양에 따라 필요한 경우 당기 테스트 검증.

빠른 사양

• 제품 종류: 배 기착 장치에 사용되는 합철 듀얼 비트 보러드 → 데크 엠어링 픽팅, 리프팅 제품은 아닙니다.
• 명목 유형: 8 인치 및 10 인치 → 용기 도면이 이 컴팩트한 이중 비트 볼라드 범위를 지정하는 프로젝트에 적합합니다.
• 뿔 배열: 뿔과 함께 또는 뿔없이 사용할 수 있습니다 → 뿔형은 지정된 경우 비트 부위의 로프 유지 및 취급을 도울 수 있습니다.
• 재료 등급: ASTM A27-70-36 C-Mn 주사철 또는 동등 → 주사철 보러드 체질 강도 및 기계적 특성 통제를 위해 선택됩니다.
• 열처리: 배달 전에 열처리 된 주사철 → 공급된 사양에 따라 기계적 특성 안정성과 주사 품질 통제를 지원합니다.
• 표면 상태: 매킹 로프를 잘라낼 수 있는 매커가 없으며 → 로프 접촉 완화는 매킹 사용에 대한 주요 수용점입니다.
• 검사 옵션: 재료 기계 시험, 열 처리 기록, 염료 침투성 시험, 자기 입자 검사그리고 지역 X-선 테스트 → 검사 범위는 인용 전에 확인되어야 합니다.
• 엔지니어링 검증: FEA 강도 계산 및 당기 테스트 검증은 프로젝트 요구 사항 → 부하 방향, 시험 부하, 장착 장치에 따라 구성 될 수 있습니다.그리고 증언의 범위는 미리 합의되어야 합니다..

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 이중 비트 볼러드 크기를 확인합니다: 8 인치 또는 10 인치, 프로젝트가 뿔이있는 구성 또는 뿔이없는 구성이 필요한지 여부를 확인합니다.

단계 2: 배의 종류, 갑판 매킹 배치, 로프 리드 방향, 로프 랩 상태 및 배의 도면에 따라 설치 위치를 확인합니다.

단계 3: 재료 요구 사항을 확인합니다: ASTM A27-70-36 C-Mn 주사철 또는 프로젝트 사양에 따라 허용되는 동등한 재료 품질.

단계 4: 표면 처리를 확인합니다: 모래 분쇄, 공장 프라이머, 최종 코팅 시스템, 색상 및 특별한 부식 보호 요구 사항.

단계 5: 품질 통제 및 검사 범위를 확인합니다: 기계적 특성 테스트, 열 처리 기록, 염료 침투성 테스트, 자기 입자 검사, 지역 X선 테스트, FEA 보고서필요한 경우 당기 테스트 검증.

단계 6: 표기 전에 인증서의 범위를 확인합니다: ABS 승인, 공장 인증, 제조자 인증, 클래스 목격자 검사 또는 주문 및 프로젝트 절차에 따라 다른 승인 요구 사항.

단계 7: 수량, 배송 목적지, 필요한 배송 시간, GA 도면, 갑판 기초 도면 및 사용 가능한 경우 참조 사진을 제공하십시오.

구조

Cast steel double bitt body | Optional horn arrangement | Smooth rope-contact surface | Heat-treated C-Mn cast steel | Deck mounting base | Force-concentration transition area | Sandblasted / shop-primed surface

鋳造, 검사 및 엔지니어링 장점

• 주사철 몸체는 로프 접촉 및 힘 농도 영역 주위의 둥근 전환으로 통합 된 이중 비트 모양을 형성하기에 적합합니다.
• 주름 후 표면 붕대는 반복된 선박 부착 작업 중에 밧줄을 손상시킬 수있는 부러와 날카로운 가장자리를 제거하는 데 초점을 맞추고 있습니다.
• 배송 전 열처리는 ASTM A27-70-36 또는 동등한 양철에 대한 기계적 특성 통제를 지원하며, 주문 범위에 따라 재료 특성 테스트 보고서를 사용할 수 있습니다.
• 주름 품질 통제는 표면 처리 전에 시각 검사, 차원 검사, 기계적 특성 테스트 및 열 처리 기록 검토를 포함 할 수 있습니다.
• 염료 침투 물질 검사 또는 자기 입자 검사 프로젝트가 표면 또는 거의 표면 불연속성 검사를 필요로 할 때 정리 될 수 있습니다.
• 로컬화된 X선 검사는 비트 뿌리, 베이스 전환, 코너 연결 부위에 힘 농도가 예상되는 중요한 영역에 집중할 수 있습니다.프로젝트 요구 사항 및 합의된 수용 기준에 따라.
• FEA-based strength calculation can be used to review stress distribution and optimize local transition areas when the vessel design office or class approval process requires additional engineering verification.
• 당기 테스트 검증은 합의된 부하 방향, 시험 부하, 장착 방법 및 목격 범위에 따라 구성될 수 있습니다. 필요한 시험 절차는 생산 전에 확인되어야 합니다.

사용자 지정 속성

• 모델 유형: 더블 비트 볼러드 → 갑판 턱 기착 스테이션을 위한 컴팩트 선박 매어링 볼러드 배열
• 크기 범위: 8 인치 / 10 인치 → 배 도면, 갑판 배열 및 로프 처리 요구 사항에 따라 선택됩니다.
• 뿔 옵션: 뿔이 있거나 없거나 → 프로젝트 도면에 추가 로프 유지 기하학이 필요한 경우 뿔형 유형을 선택하십시오.
• 소재: ASTM A27-70-36 C-Mn 주사철 또는 동등 → 최종 동등 품질은 주문 발매 전에 확인해야합니다.
• 표면 처리: 샌드 블래싱 및 작업실 프라이머 페인트 → 최종 코팅 시스템은 용기 페인트 사양을 따라야합니다.
• 양질 관리: 기계 시험, 열처리, NDT 옵션 → 검사 항목은 구매 주문에 명시되어야합니다.
• FEA 검토: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 필요한 경우 스트레스 농도를 확인하고 지역 구조를 확인하는 데 사용됩니다.
• 당기 테스트 검증: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 시험 부하, 부하 방향, 고정 장치 및 목격자 요구 사항이 확인되어야합니다.
• 인증서 요구 사항: 주문 범위에 따라 ABS 승인 / 공장 인증 / 제조자 인증 → 클래스 승인은 프로젝트 절차와 클래스 사회 수용에 따라됩니다.

어떻게 작동 합니까?

Mooring rope is led around the double bitt → Smooth cast-steel surface supports rope contact → Horned type helps rope retention when specified → Mooring force is transferred through the bitt body and base into the deck foundation → Inspection and coating are completed according to project requirement

신청서

Ship mooring stations | Deck mooring arrangements | Cargo vessels | Tugboats | Workboats | Inland and coastal vessels | Shipyard newbuilding projects | Replacement of existing 8 inch or 10 inch double bitt bollards

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성, ABS 승인 절차 및 클래스 사회 검토에 따라 배치 될 수 있습니다.인증서 문장과 증인의 범위는 명령을 발표하기 전에 확인되어야합니다..

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 뿔과 뿔 없는 이중 빗 볼라드 사이의 주요 차이점은 무엇입니까?

A1: 주요 보러드 몸과 명목 크기 범위는 동일하지만 뿔형은 뿔 크기를 K, L, M로 추가합니다.뿔형은 배의 드래잉 또는 로프 핸들링 장치가 이 추가 로프 유지 기하학을 필요로 할 때만 선택해야합니다..

Q2: NDT, FEA 계산 및 당기 테스트 검증이 제공 될 수 있습니까?

A2: 네,이 항목은 프로젝트 요구 사항에 따라 배치 될 수 있습니다. 검사 방법, 수용 기준, FEA 부하 케이스, 당기 테스트 부하, 부하 방향, 고정 방법,그리고 증인의 범위는 코팅이나 생산 전에 확인되어야 합니다.

Q3: 이 페이지에서 볼라드에 대한 고정 SWL가 제공됩니까?

A3: 고정된 SWL는 추가되지 않습니다. 제공된 데이터는 모델 유형, 차원, 재료, 검사 항목 및 무게만을 제공합니다.최종 매킹 부하 기반은 배의 매킹 장치와 함께 확인해야합니다., 갑판 기초 설계, 로프 랩 상태 및 프로젝트 승인 요구 사항.
