주강 대형 더블 비트 볼라드 | 내륙 바지선 계류에 대한 ASTM A27-70-36
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 크고 무거운 더블 비트 볼라드; | 유형: | 12인치, 14인치(혼 포함 또는 제외); 10인치도 사용 가능; |
|---|---|---|---|
| 재료 등급: | ASTM A27-70-36 C-Mn 주조강 또는 이에 상응하는 것; | 품질 관리: | 필요한 경우 재료 기계적 테스트, 열처리, X-Ray, 마그마틱 검사 또는 염료 침투 테스트; |
| 표면 처리: | 샌드블라스팅, 샵 프라이머 페인팅 가능; | 자격증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서. |
| 주조 솜씨:: | 잃어버린 거품, 모래 곰팡이; | ||
| 강조하다: | astm a27 선박 계류 볼라드,주조 강철 선박 계류 기둥,astm a36 선박 볼라드 |
||
제품 설명

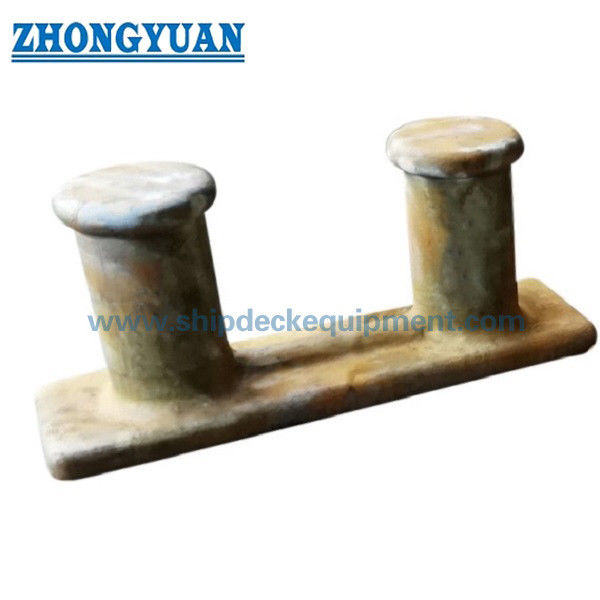

주사철 큰 이중 비트 보일러드
제품 개요
주사철의 큰 이중 비트 볼라드는 갑판 매어링 피팅으로 내륙 바르크, 강선 선박, 작업 보트, 럭 및 선박 매어링 스테이션의 고정 로프 보유 포인트로 사용됩니다.그것은 12 인치와 14 인치 크기로 제공되며 뿔이 있거나 없거나, 도면 및 프로젝트 요구 사항에 따라 확인 될 10 인치 가용성. 보러드 바디는 ASTM A27 70-36 C-Mn 등급 주사철 또는 동등한 것으로 만들어졌으며 열처리를 받았습니다.기계적 특성 검사, 그리고 구매 사양에 따라 배치 된 표면 마무리.
이 보러드는 특히 미국, 브라질, 칠레, 콜롬비아, 아르헨티나 등 아메리카 대륙의 내륙 배선 및 강 함대 프로젝트에 적합합니다.구매자가 신뢰성 높은 주철 품질을 요구하는 경우, 경쟁력 있는 팩 공급, 검사 추적성, 그리고 실용적인 갑판 설치 지원. 강화 된 기본 설계, 부드러운 로프 접촉 반지름, 선택적 비 파괴적 검사, FEA 검토,용기 도면과 함께 부하 테스트 조치는 확인되어야 합니다, 매킹 로드 기본, 갑판 강화 및 인증 범위.
빠른 사양
- 제품 종류: 배트 및 선박 매킹 장치에 대한 대형 듀얼 비트 주사철 볼라드 → 고정 된 갑판 매킹 포인트
- 명목 크기: 12 인치와 14 인치 → 큰 내륙 배선 및 선박 매어 애플리케이션을위한 주요 공급 크기.
- 선택적 구성: 뿔이 있거나 없거나 → 뿔의 배열은 배의 드로잉 및 로프 핸들링 연습을 따라야합니다.
- 재료 등급: ASTM A27 등급 70-36 C-Mn 주사철 또는 동등 → 재료 동등성 및 시험 값은 주문 발매 전에 확인해야합니다.
- 강화 된 기본: 추가 중앙 경직자 → 프로젝트 로드 기본 및 갑판 구조와 함께 확인하면 지역 강도 및 로드 전송을 향상시킵니다.
- 매끄러운 로프 접촉 표면: 둥근 비트 반지름과 매끄러운 절단 전환 → 로프 절단 위험과 지역 스트레스 농도를 줄이는 데 도움이됩니다.
- 대략 무게: 12 인치에 1045 파운드 / 474 kg 및 14 인치에 1596 파운드 / 724 kg → 취급, 설치 계획, 포장 및 화물 추정에 유용합니다.
- 검사 옵션: 기계 시험, 열 처리 기록, DPT, MT / MPI, 로컬 RT, FEA 검토 및 부하 테스트 → 프로젝트 요구 사항 및 승인 범위에 따라 배치됩니다.
주요 기술 매개 변수
| 설명 | 인치 의 크기(mm) | 파운드 | |||||||||||
| A | B | C | D(Ø) | E | F(Ø) | G | H | 난 | J | K | (KGS) | ||
| 더블 비트 12 | 60?? | 18 | 25.5 | 15 푼 | 13.5 | 12 | 5.4 | 3 | 1 | 1.25 | 3 | 1045 | |
| (1524) | (457) | (647) | (381) | (343) | (305) | (137) | (83) | (25) | (32) | (76) | (474) | ||
| 더블 비트 14 | 66 | 21 | 26.25 | 17.5 | 13 | 14 | 5.7 | 3.5 | 1 | 1.5 | 3.5 | 1596 | |
| (1676) | (533) | (667) | (445) | (343) | (356) | (145) | (89) | (25) | (38) | (89) | (724) | ||
선택 및 조사 가이드
단계 1: 요구되는 명목 크기를 확인합니다: 12 인치 또는 14 인치, 뿔과 함께 또는 그렇지 않습니다. 10 인치 공급품의 경우, 도면, 크기 및 양을 인용 전에 확인하십시오.
단계 2: 내륙 배기 갑판, 강선 배기 기착역, 턱대기 갑판 또는 대체 보러드 위치와 같은 적용 배의 유형 및 설치 위치를 확인합니다.
단계 3: 고정 부하 기반, 필요한 SWL / 설계 부하, 가용 경우, 로프 배열, 로프 랩 각도, 갑판 강화 및 용접 / 장착 인터페이스를 확인합니다.
단계 4: 소재 및 표면 처리: ASTM A27 70-36 등급 또는 동등, 열처리 요구 사항, 샌드브래싱, 작업 프라이머, 최종 코팅 또는 특수 부식 보호
단계 5: 견인 전에 검사 및 인증 범위를 확인합니다: 재료 테스트 보고서, 열 처리 기록, DPT, MT / MPI, 지역 RT, FEA 계산, 부하 테스트, 제3자 검사,ABS / 클래스 승인, 타입 승인 또는 설계 승인, 필요한 경우
단계 6: 수량, 배송 목적지, 필요한 배송 시간, 배 도면, 기존 보러드 사진 및 모든 조선소 또는 소유자 사양을 제공하십시오.
구조
Cast steel double-bitt body | Twin rope-contact bitts | Optional horn configuration | Reinforced base with center stiffeners | Deck welding / mounting interface | Heat-treated ASTM A27-70-36 casting | Blasted and shop-primed finish
casting, 검사 & mooring 공학 장점
- ASTM A27 70-36 등급 또는 동등한 주사철은 주사 강도, 강도 및 추적 가능한 기계적 특성이 필요한 바구니 및 선박 매닝 피팅에 적합합니다.
- 손실 된 거품 주름 또는 모래 폼 주름은 크기, 팩 양, 차원 요구 사항 및 생산 조정에 따라 선택할 수 있습니다.
- 베이스의 중앙에 있는 추가적인 강화제는 지역 구조적 연속성을 향상시키고 빗자루에서 갑판 연결 영역으로의 부하 전달을 돕습니다.
- 부드러운 로프 접촉 표면, 둥근 반지름, 구부러진 섹션 전환은 날카로운 지역 접촉을 줄이고 매킹 작업 중에 불필요한 로프 손상을 피하는 데 도움이됩니다.
- 배달 전 열처리는 안정적인 기계적 특성을 지원하고 반복된 배기 보러드 공급에 더 일관성있는 가출 성능을 제공합니다.
- 염료 침투 물질 검사, 자기 입자 검사 및 지역 방사선 검사는 스트레스 농도 또는 주름 표시 제어가 필요한 중요한 영역에 배치 될 수 있습니다.
- FEA 기반 강도 계산 및 부하 / 당기 테스트는 프로젝트 요구 사항, 도면 승인 범위 및 검사 계획에 따라 구성 될 수 있습니다.
- 비용 효율적인 주철 생산은 불필요한 과잉 규격 없이 신뢰할 수 있는 주철 품질을 요구하는 내륙 배 배 함대 및 대체 프로젝트에 적합합니다.
사용자 지정 속성
- 제품 범주: 배, 바구니 및 해상 갑판에 설치된 고정 매어 장치에 대한 주철 이중 비트 보러드 → 고정 매어 장치.
- 재료: ASTM A27 70-36 등급 또는 동등 → 최종 재료의 동등성, 화학 성분 및 기계적 특성은 주문 사양에 의해 확인되어야 합니다.
- 명목 크기: 12인치 / 14인치 → 배 도면, 로프 배열, 필요한 부하 기반 및 사용 가능한 갑판 공간에 따라 선택하십시오.
- 뿔 옵션: 뿔 또는 뿔없이 → 로프 취급 방법 및 기존 보러드 배열에 따라 확인합니다.
- 주름 작업: 손실 된 폼 또는 모래 곰팡이 → 생산 방법은 팩 양, 크기, 패턴 가용성 및 검사 요구 사항에 달려 있습니다.
- 베이스 강화: 센터 경직제를 추가 → 덱 강화 및 승인된 설계 기초와 일치하면 향상된 부하 전송 및 지역 경직성을 지원합니다.
- 검사 범위: 기계 시험 / 열 처리 / DPT / MT / RT / 부하 시험 → 검사 항목은 생산 및 코팅 전에 지정해야합니다.
- 인증서 요구 사항: 제3자 또는 분류 승인 요청에 따라 제공됩니다 → 인증서 유형은 주문 범위 및 클래스 승인 절차에 따라 다릅니다.
- 표면 처리: 샌드 블래싱 및 작업실 프리머 → 최종 코팅 시스템은 용기 페인트 사양 또는 고객의 요구 사항을 따라야합니다.
어떻게 작동 합니까?
Mooring rope approaches the bollard → Rope is turned around the double bitts and optional horn area → Smooth cast radius supports rope contact → Mooring force is transferred through the cast body and reinforced base → Deck reinforcement and weld / mounting interface distribute the load into the vessel structure
신청서
내륙 배기들 강 배기들 작업 배기들 拖船들 추진 배기들 화물 선박 갑판 기착지들 조선소 대체 프로젝트들 미국 내륙 배기 함대들 브라질 칠레 콜롬비아그리고 아르헨티나 강 배 프로젝트
인증 및 장점
인증서 및 승인 문서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.제3자 검사 인증서, 분류회사 유형 승인 인증서 및 클래스 설계 승인은 승인된 프로젝트 범위에 포함될 때 제공될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

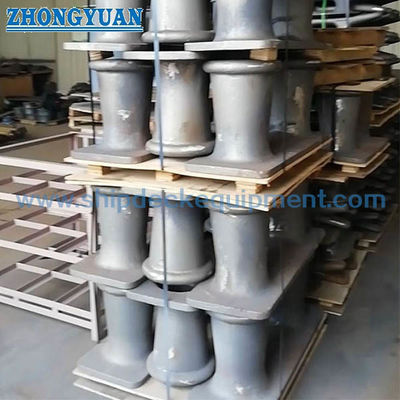

그림 & 사진
FAQ
Q1: 올바른 12인치 또는 14인치 볼러드 사이즈를 어떻게 선택해야 합니까?
A1: 배 도면, 필요한 매킹 부하 기반, 로프 배열, 갑판 공간, 로프 랩 각도, 코너 요구 사항 및 갑판 강화에 따라 크기를 선택하십시오.14 인치 bollard 더 큰 주요 차원 및 더 높은 대략적인 무게가 있습니다, 하지만 최종 SWL 또는 설계 부하는 여전히 프로젝트 확인이 필요합니다.
Q2: 제공된 차원 표가 SWL를 정의합니까?
A2: 아닙니다. 제공 된 표는 크기와 대략적인 무게만을 제공합니다. SWL, 설계 부하, 증명 부하 및 수용 기준은 프로젝트 사양, FEA 계산,클래스 / 제3자 승인, 그리고 필요에 따라 부하 시험 계획
Q3: 어떤 검사 및 인증 문서를 제공 할 수 있습니까?
A3: 재료 특성 테스트 보고서, 열 처리 기록, 제조자 인증서, DPT, MT / MPI, 지역 RT, FEA 계산 보고서, 부하 테스트 보고서, 제3자 검사 인증서,ABS / 클래스 승인, 타입 승인 또는 설계 승인 주문 범위 및 프로젝트 요구 사항에 따라 정리 될 수 있습니다.
