JIS Ｆ 2002는 장비를 잡아 매는 철 도그식 사슬 닻줄 압축기 배를 던졌습니다
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F 2002-1976 | 유형: | 클래스 A-타입 a,b, 클래스 B-타입 a,b의 철근 유형, |
|---|---|---|---|
| 체인 크기: | 17-68mm | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철, 단조강 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 공칭 크기:: | 19-68; | 기타: | 조선소 요구 사항에 따라 맞춤 설정할 수 있습니다. |
| 강조하다: | jis f 2002 체인 케이블 압축기,선박 계류 체인 케이블 압축기,주철 체인 케이블 압축기 |
||
제품 설명
볼트형 주철 개형 체인 케이블 압축기 | JIS F 2002 선박 앵커 체인 스토퍼
제품개요
JIS F 2002 도그형 체인 케이블 압축기는 기초 볼트 앵커 체인 고정 장치입니다. 주철 본체가 체인 트랙을 형성하고 힌지 도그가 체인을 가로질러 닫히고 잠금 핀으로 고정됩니다. 볼트로 고정된 장착 배열은 용기 설계에 영구적으로 용접된 체인 스토퍼 대신 설치, 검사 또는 교체를 위해 제거 가능한 장치가 필요한 경우에 유용합니다.
제공되는 범위에는 클래스 A 및 클래스 B 트랙 배열과 함께 앵커 체인 직경 17~68mm의 공칭 크기 19~68이 포함됩니다. JIS F 2002:1976은 철회된 레거시 표준이므로 이 설계를 명시적으로 유지하는 수리, 교체 또는 프로젝트에 대해 지정되어야 합니다. 최종 등급, 유형, 재료, 기초 볼트 패턴, 체인 하중 기준 및 허용 범위는 선박 도면 및 프로젝트 요구 사항에 대해 확인되어야 합니다.
빠른 사양
- 설치 : 준비된 기초에 볼트 체결 → 압축기 본체를 데크 기초에 직접 용접하지 않고도 탈착식 설치 및 교체를 지원합니다.
- 표준 및 상태: JIS F 2002:1976, 도그형 체인 케이블 압축기 → 프로젝트별 승인 확인이 필요한 레거시/폐기 표준.
- 공칭 크기 범위: 19 ~ 68 → 제공된 표에 있는 적용 가능한 앵커 체인 직경 17 ~ 68mm에 해당합니다.
- 클래스 배열: 클래스 A 가이드 결합 또는 Kenter 족쇄를 수평으로 연결합니다. 클래스 B는 Kenter 샤클이 트랙 홈에서 수직으로 통과하는 것을 허용합니다.
- 표준 몸체 재질: JIS G 5501 FC25 회주철 또는 동등품 → 제공된 표준 재료표는 표준 몸체 덕타일 주철을 호출하는 것을 지원하지 않습니다.
- 작동 부품: 도그, 힌지 핀 및 잠금 핀은 제공된 재료 정보의 JIS G 4051 S25C 또는 이에 준하는 것과 연관되어 있습니다. 최종 그룹화는 공식 도면과 비교하여 확인해야 합니다.
- 계산된 중량: 22 ~ 737kg → 기초 설계 조정, 취급, 포장 및 선상 설치 계획에 중요합니다.
- 표면 보호: Sa 2.5 블라스트 클리닝과 에폭시 숍 프라이머를 참고 자료로 사용할 수 있습니다. 아연 도금, 광택 처리 또는 대체 마감 처리에는 재료 및 공정 확인이 필요합니다.
주요 기술 매개변수
| 수업 | 유형 | 애플리케이션 |
| 에이 | 을 입력하세요 | 족쇄 또는 Kenter 족쇄 결합 수평 자세로 트랙을 주행합니다. |
| b를 입력하세요. | ||
| 비 | 을 입력하세요 | Kenter 족쇄를 넣을 수 있습니다. 수직 자세의 트랙 홈 |
| b를 입력하세요. |
| 아니요. | 부분품 | 재료 |
| 1 | 몸 | JIS G 5501-FC 25 또는 이에 준하는 것 |
| 2 | 개 | JIS G 4051-S 25C 또는 이에 준하는 것 |
| 3 | 힌지핀 | |
| 4 | 잠금핀 | |
| 5 | 세탁기 | 강판 |
| 6 | 분할 핀 | JIS G 3505-SWRM 또는 동등품 |
| 명사 같은 크기 |
적용 가능한 체인 다이아. (mm) |
비 | 시간 | 엘 | H3 | 지하 2층 | 무게 {kg) |
| 19 | 17-19 | 195 | 190 | 270 | 32 | 32 | 22 |
| 22 | 20-22 | 215 | 216 | 310 | 37 | 38 | 31 |
| 25 | 23-25 | 240 | 241 | 345 | 43 | 43 | 44 |
| 28 | 26-28 | 265 | 270 | 385 | 48 | 49 | 58 |
| 32 | 30-32 | 305 | 305 | 435 | 54 | 55 | 89 |
| 36 | 34-36 | 340 | 342 | 490 | 61 | 61 | 122 |
| 40 | 38-40 | 370 | 378 | 540 | 68 | 65 | 160 |
| 44 | 42-44 | 405 | 412 | 590 | 75 | 72 | 208 |
| 48 | 46-48 | 440 | 450 | 640 | 82 | 78 | 272 |
| 52 | 50-52 | 470 | 491 | 695 | 88 | 85 | 338 |
| 56 | 54-56 | 495 | 522 | 745 | 95 | 92 | 414 |
| 60 | 58-60 | 530 | 564 | 795 | 102 | 98 | 505 |
| 64 | 62-64 | 565 | 600 | 850 | 109 | 104 | 618 |
| 68 | 66-68 | 590 | 635 | 900 | 116 | 110 | 737 |
선택 및 문의 안내
1단계: 프로젝트에 JIS F 2002 볼트 체결식 도그형 체인 케이블 압축기가 특별히 필요하고 클래스 A 또는 B, 유형 a 또는 b, 공칭 크기 19~68이 필요한지 확인합니다.
2단계: 앵커 체인 직경, 체인 등급(알고 있는 경우), 연결 샤클/켄터 샤클 세부 정보 및 트랙을 통해 필요한 샤클 방향을 제공합니다.
3단계: 볼트 구멍 패턴, 볼트 사양, 기초 플레이트, 국부 보강, 체인 중심선 및 사용 가능한 작동 여유 공간을 보여주는 승인된 기초 또는 설치 도면을 제공합니다.
4단계: 자재 기준을 확인합니다. FC25 회주철은 제공된 부품 표의 표준 본체 참조입니다. 구상흑연주철, 주강, 스테인리스강 또는 가공강은 승인을 받은 프로젝트별 대안으로 취급되어야 합니다.
5단계: 표면 처리, 검사 범위, 재료 추적성, 제조업체 인증서, 클래스 참여 및 입회 검사 또는 프로젝트별 테스트가 필요한지 여부를 확인합니다.
6단계: 수량, 선박 유형, 신조 또는 교체 목적, 설치 위치, 배송 목적지 및 소요 배송 시간을 제공합니다. 교체 주문을 위해 기존 장비 사진을 포함합니다.
구조
주철 몸체와 체인 트랙 | 힌지 개 | 힌지핀 | 잠금 핀 | 세탁기 | 분할 핀 | 볼트형 기초 인터페이스 | 프로젝트별 보호 코팅
앵커 체인 고정 및 설치 장점
- 볼트로 연결된 기초 장착을 사용하면 원래 기초와 볼트 패턴이 확인된 경우 교체 또는 작업장 유지 관리를 위해 전체 압축기를 제거할 수 있습니다.
- 힌지형 도그는 체인 트랙 전체에 직접적인 기계적 구속을 제공하는 반면, 잠금 핀은 고정 상태에서 도그를 닫힌 위치에 유지합니다.
- 클래스 A 및 클래스 B 트랙 배열은 서로 다른 결합-샤클 또는 Kenter-샤클 방향을 다루므로 선박의 체인 연결을 통과할 수 없는 홈 구성을 주문하는 것을 방지하는 데 도움이 됩니다.
- 체인 접촉 트랙, 도그 가장자리 및 핀 인터페이스에는 앵커 체인을 손상시키거나 올바른 닫힘을 방해할 수 있는 유해한 거친 부분과 날카로운 국부 가장자리가 없어야 합니다.
- 주조 품질, 치수 제어, 핀 맞춤, 도그 움직임 및 잠금 핀 결합은 이 레거시 주철 설계에 대한 지원되지 않는 마케팅 주장보다 더 관련성이 높습니다.
- 기초, 볼트, 데크 구조 및 국부 보강재는 하중 전달 경로의 일부를 형성하며 조선소나 선박 설계 사무소에서 점검해야 합니다.
- 제공된 데이터에는 SWL, 보증 하중, 파괴 하중 또는 시험 하중이 포함되지 않았습니다. 이 값은 공칭 체인 크기나 제품 중량에서 추론되어서는 안 됩니다.
맞춤 속성
- 표준: JIS F 2002:1976 → 기존/철폐된 표준; 선박 또는 교체 도면에서 요구하는 경우에만 사용
- 제품 유형:도그형 체인 케이블 압축기 / 앵커 체인 스토퍼 → 앵커 체인을 국부적으로 고정하기 위한 기초 장착 장치
- 설치 : 볼트형 → 기초볼트 레이아웃 및 구조적 지지를 제작 전 확인 필수
- 공칭 크기: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → 체인 직경 및 승인된 용기 도면에 따라 선택
- 클래스: A 또는 B → 체인 트랙에서 필요한 샤클 자세에 따라 선택
- 형식 : a 또는 b → 정확한 구조적 차이 및 치수는 공식 표준 도면을 통해 확인해야 함
- 본체 재질: JIS G 5501 FC25 회주철 또는 동등품 → 대체 재질은 맞춤 제작되었으며 더 이상 표준을 준수하는 JIS F 2002 제품이 아닐 수 있습니다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 에폭시 숍 프라이머 → 최종 코팅은 프로젝트 사양 및 재료 적합성을 따릅니다.
- 정격 부하: 확인 예정 → 제공된 표에는 SWL, 시험 부하 또는 차단 부하가 제공되지 않음
- 인증서 요구사항: 프로젝트 요구사항에 따라 → 제조사, 자재, 클래스 문서는 합의된 검사 범위에 따릅니다.
작동 방식
앵커 체인이 트랙에 정렬됨 → 힌지 도그가 체인을 가로질러 닫힌 위치로 회전됨 → 잠금 핀과 분할 핀이 닫힌 어셈블리를 유지함 → 장력이 안전하게 제어된 후 체인 움직임이 기계적으로 억제됨 → 체인 핸들링이 재개되기 전에 유지 부품이 해제되고 도그가 열림
응용
소형 선박 | 내륙 수로 선박 | 기존 JIS 지정 앵커 체인 시스템 | 수리 및 교체 프로젝트 | 기초 볼트 데크 배치 | 프로젝트 사양이 명시적으로 JIS F 2002를 수용하는 경우에만 새로운 장비
인증 및 장점
프로젝트 요구사항, 합의된 자재 추적성, 검사 범위 및 선급협회 승인 절차에 따라 인증서 및 검사 문서를 준비할 수 있습니다. 구매 주문서에 명시되지 않은 한 자동으로 포함되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

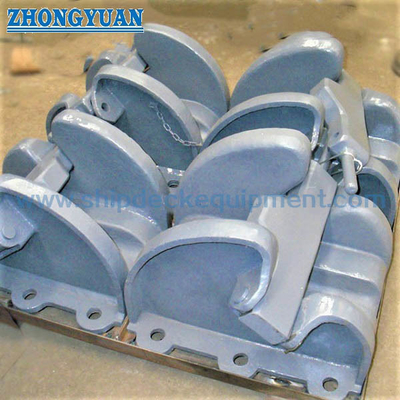

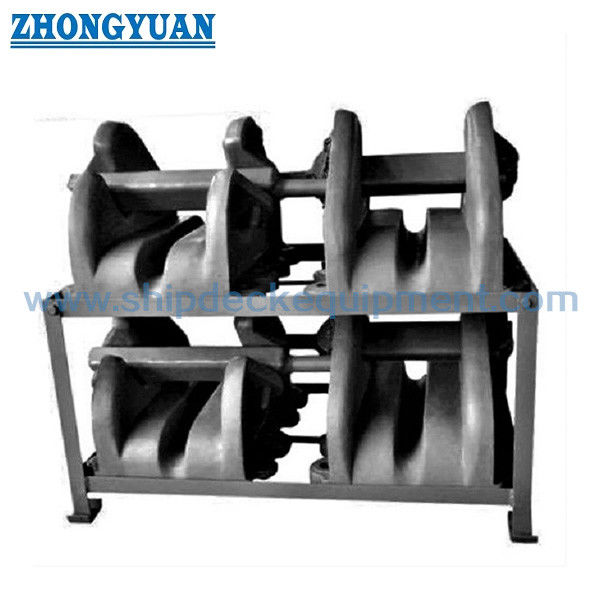

그림 및 사진
FAQ
Q1: JIS F 2002:1976은 여전히 현재 JIS 표준입니까?
A1: 아니요. 공개 서지 및 표준 색인 기록에서는 JIS F 2002:1976을 철회/폐지된 표준으로 식별합니다. 이는 교체 또는 레거시 선박 도면과 여전히 관련이 있을 수 있지만 조선소, 소유자 및 선급 협회는 이것이 프로젝트에 허용되는지 여부를 확인해야 합니다.
Q2: 클래스 A와 클래스 B는 어떻게 선택되나요?
A2: 체인 트랙의 접합 또는 Kenter 샤클의 필요한 자세에 따라 클래스를 선택하십시오. 제공된 데이터는 Class A의 경우 수평 통로를 나타내고 Class B의 경우 수직 Kenter-shackle 통로를 나타냅니다. Type a 또는 b는 공식 도면 및 선박 배치에서 확인되어야 합니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3:표준, 등급, 유형, 공칭 크기, 체인 직경, 샤클 세부 정보, 재질, 코팅, 수량, 인증서 범위 및 배송을 확인하십시오. 볼트 패턴과 구조적 지지대가 포함된 기초 도면을 제공합니다.
