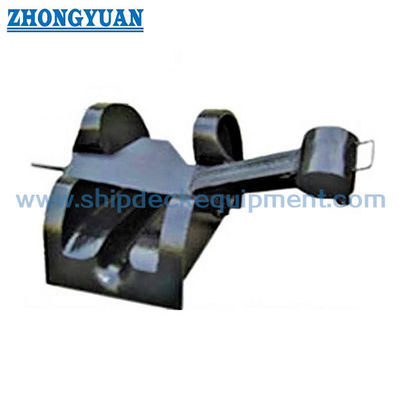

17–36mm 바 타입 앵커 체인 스토퍼 | JIS F2023 소형 선박 계류용
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준이고 주문 제작됩니다 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라서 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객들 필요를 충족시키세요 |
|
상세 정보 |
|||
| 기술 표준: | JIS F2023-1976 | 유형: | 직사각형 형태 |
|---|---|---|---|
| 체인 크기: | 17-36mm | 재료: | 주강, 강철 단조, |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 기타: | 조선소 요청에 따라 맞춤화 가능 | 무게401~2900kg;: | 17~92kg |
| 공칭 크기:: | 19~36 | ||
| 강조하다: | JIS F 2031 앵커 체인 Stopper |
||
제품 설명
17–36mm 바 타입 앵커 체인 스토퍼 | 소형 선박 계류용 JIS F2023
제품 개요
JIS F2023 바 타입 앵커 체인 스토퍼는 소형 체인에 적합한 컴팩트한 앵커링 장치입니다.
주로 소형 선박, 바지선, 폰툰에 사용되어 앵커 체인을 고정하고 윈드라스와 하중을 분담합니다.
제어된 주조 및 검사 공정을 거쳐 주강으로 제작되어 신뢰할 수 있는 체인 정지 성능을 보장합니다.
체인과 도그(dog) 간의 적절한 맞물림을 보장하여 효과적이고 안전한 체인 잠금을 달성합니다.
빠른 사양
- 체인 사이즈: 17–36mm → 소형 선박용 앵커 체인 호환성 정의
- 표준: JIS F2023-1976 → 해양 규격 준수
- 타입: 바 타입 → 롤러 없는 컴팩트 디자인
- 기능: 체인 정지 → 윈드라스와 하중 분담
- 설치: 용접 / 볼트 체결 → 유연한 데크 설치
- 재질: 주강 / 단조 부품 → 강도 및 내구성
- 검사: MT + UT → 주조 및 용접 품질 보장
- 표면: Sa2.5 + 프라이머 → 부식 방지
- 적용: 소형 선박 → 비용 효율적인 앵커링 솔루션
주요 기술 매개변수
| 번호 | 19 | 22 | 25 | 28 | 32 | 36 |
| 적용 앵커 체인 직경 | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| 무게(kg) | 17 | 24 | 33 | 44 | 68 | 92 |
선택 가이드
1단계 – 체인 사이즈 선택 → 앵커 체인에 따라 17–36mm 선택
2단계 – 선박 유형 확인 → 소형 선박, 바지선 또는 폰툰
3단계 – 설치 방법 확인 → 용접 또는 볼트 체결 베이스
4단계 – 체인 리드 각도 확인 → 호스 파이프 및 윈드라스 정렬에 맞는 옵션 베이스
5단계 – 품질 요구 사항 확인 → 용접 부품에 대한 MT 검사 + UT
6단계 – 표면 처리 확인 → 샵 프라이머 또는 맞춤형 코팅
구조 및 구성 요소
주강 본체 | 바 타입 잠금 메커니즘 | 단조 도그 | 강화 베이스 | 옵션 장착 베이스
사용자 정의 속성
- 체인 사이즈: 17–36mm → 소형 선박 호환성
- 기능: 체인 정지 → 윈드라스와 하중 분담
- 도그: 단조 → 내마모성 및 강도 보장
- 베이스: 용접 / 볼트 체결 → 유연한 설치
- 정렬: 조절 가능한 베이스 → 체인 각도에 맞춤
- 검사: MT + UT → 품질 보증
- 표면: 코팅 → 부식 방지
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서
문의 가이드
체인 사이즈, 선박 유형, 설치 방법, 체인 각도 조건 및 코팅 요구 사항을 제공하십시오.
작동 방식
앵커 체인은 바와 도그 메커니즘으로 잠깁니다. 스토퍼는 체인을 고정하고 윈드라스의 하중 일부를 전달하여 안전한 앵커링을 보장합니다.
응용 분야
소형 선박 | 바지선 | 폰툰 | 경하중 앵커링 시스템
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서; 비용 효율적인 디자인, 신뢰할 수 있는 체인 잠금, 제어된 주조 품질, 적응 가능한 설치.
도면 및 사진

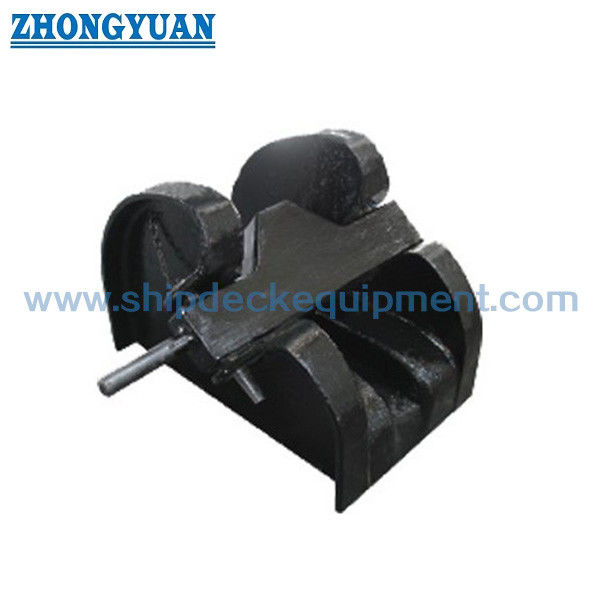

GA 도면 | 제품 사진
주문
최소 주문 수량: 1개 | 배송 시간: 30–60일 | 맞춤 제작 가능
자주 묻는 질문
Q1: 바 타입과 롤러 타입 체인 스토퍼의 차이점은 무엇인가요?
A: 바 타입은 더 간단하고 소형 체인에 적합하며, 롤러 타입은 더 큰 체인에 사용되며 더 부드러운 작동을 제공합니다.
Q2: 올바른 체인 맞물림을 어떻게 보장하나요?
A: 디자인은 체인과 도그의 일치를 보장하며, 설치 시 올바른 정렬을 확인해야 합니다.
Q3: 체인 각도에 맞게 설치를 조정할 수 있나요?
A: 예, 호스 파이프와 윈드라스의 체인 리드 각도에 맞추기 위해 옵션 베이스를 추가할 수 있습니다.
