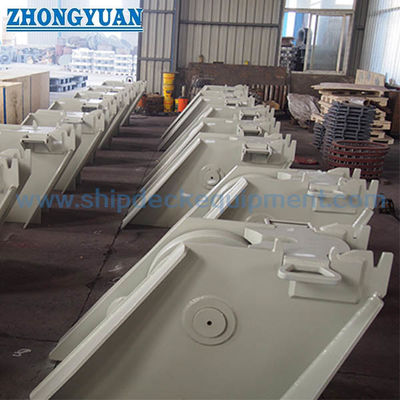

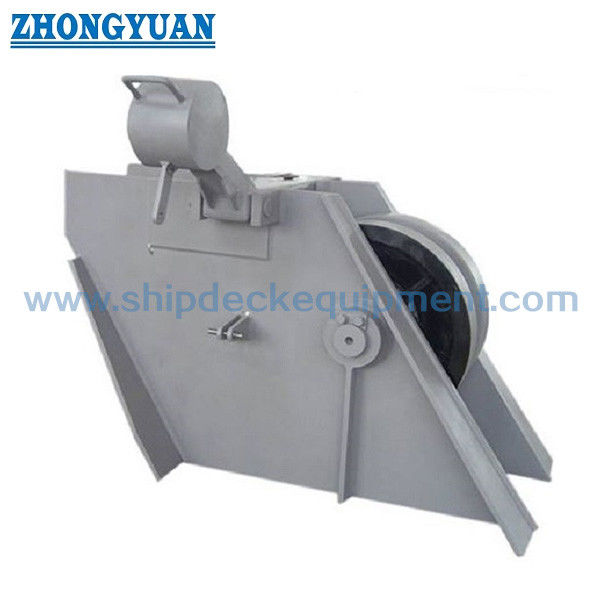

70~132mm 롤러 바 체인 막대기 JIS F2031 항해용 앵커 체인 로드 홀딩
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준이고 주문 제작됩니다 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라서 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객들 필요를 충족시키세요 |
|
상세 정보 |
|||
| 기술 표준: | JIS F2031-1998 | 유형: | 롤러 폴 유형 |
|---|---|---|---|
| 체인 크기: | 70-132mm | 재료: | 연강, C-Mn강, 스테인레스강, 주조강, 구상흑연주철, 단조강, |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 기타: | 조선소 요청에 따라 맞춤화 가능 | 무게401~2900kg;: | 932~4840kg |
| 공칭 크기:: | 73 - 132 | ||
| 강조하다: | JIS F2031 체인 케이블 막대기,선박 매킹 장비 체인 케이블 막대기,롤러 바 타입 체인 케이블 막대기 |
||
제품 설명
70–132mm 롤러 바 체인 스토퍼 | JIS F2031 선박용 앵커 체인 하중 고정 장치
제품 개요
롤러 바 타입 체인 스토퍼는 앵커링 시스템의 중요한 안전 부품으로, 앵커 체인을 고정하고 윈드라스의 하중을 선박 구조물로 전달하는 데 사용됩니다.
JIS F2031-1998에 따라 설계되었으며, 롤러와 도그 메커니즘을 특징으로 하여 하중 하에서 안정적인 체인 잠금을 제공합니다.
체인 리드 각도(호스 파이프에서 윈드라스까지)를 고려하여 설계되어 부드러운 체결과 충격 하중 감소를 보장합니다.
빠른 사양
- 체인 크기: 70–132mm → 앵커 체인 호환성 정의
- 표준: JIS F2031-1998 → 해양 설계 규정 준수
- 기능: 하중 고정 → 윈드라스에서 하중 전달
- 측면 플레이트: 강화 → 구조적 강도 향상
- 도그: 단조강 → 높은 경도 및 내마모성
- 베어링: 구리 부싱 → 내구성 향상
- 롤러 샤프트: 윤활 처리 → 마모 감소
- 작동: 카운터웨이트 / 유압 실린더 → 무거운 도그의 개폐 가능
- 재질: 고강도 강철 → 중장비 성능
- 옵션: 체인 후크 → 추가 고정 기능
주요 기술 매개변수
| NO. | 적용 앵커 체인 직경 | 본체 측면 프레임 | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| NO. | 롤러 | 발통 축 | 롤러 축 | 부싱 | 와셔 | 용접 다리 | 참조 | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | 계산된 질량(kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
선택 가이드
1단계 – 체인 크기 선택 → 앵커 체인에 따라 70–132mm 선택
2단계 – 하중 요구 사항 확인 → 앵커 하중과 일치해야 함
3단계 – 체인 각도(입/출) 확인 → 호스 파이프 및 윈드라스와의 정렬 확인
4단계 – 높이 및 길이 확인 → 데크 레이아웃 및 설치 공간에 맞게
5단계 – 옵션 유압 실린더 → 중장비 작동 및 안전을 위해
6단계 – 옵션 체인 후크 → 추가 고정 요구 사항
구조 및 구성 요소
강화 측면 프레임 | 롤러 | 단조 도그 | 윤활 처리된 샤프트 | 구리 부싱 베어링 | 카운터웨이트 | 유압 실린더(옵션)
사용자 정의 속성
- 체인 크기: 70–132mm → 호환성
- 하중 기능: 앵커 고정 → 안전
- 측면 플레이트: 강화 → 강도
- 도그: 단조 → 내마모성
- 베어링: 구리 부싱 → 내구성
- 작동: 카운터웨이트 / 유압 → 쉬운 취급
- 재질: 고강도 강철 → 중장비
- 옵션: 체인 후크 → 추가 잠금
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서
문의 가이드
체인 크기, 체인 리드 각도, 데크 치수, 하중 요구 사항 및 선호하는 작동 방식(수동 또는 유압)을 제공하십시오.
작동 방식
앵커 체인은 롤러 위를 지나가고 도그에 의해 잠깁니다. 카운터웨이트 또는 유압 실린더가 개폐를 돕고 안전하고 효율적인 작동을 보장합니다.
응용 분야
선박 앵커링 시스템 | 중장비 체인 고정
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서; 강화 구조, 단조 도그, 유압 보조 작동, 최적화된 체인 정렬.
도면 및 사진
GA 도면 | 설치 레이아웃 | 제품 사진
주문
최소 주문 수량: 1 | 배송: 60–120일 | 맞춤 제작 가능
자주 묻는 질문
Q1: 무거운 도그는 어떻게 작동됩니까?
A: 카운터웨이트 또는 유압 실린더로 작동하여 더 안전하고 쉬운 취급이 가능합니다.
Q2: 단조 도그를 사용하는 이유는 무엇입니까?
A: 더 높은 경도, 내마모성 및 더 긴 서비스 수명을 제공합니다.
Q3: 선택에 필요한 매개변수는 무엇입니까?
A: 체인 크기, 체인 리드 각도, 데크 공간 및 하중 요구 사항이 주요 요인입니다.
Q4: 앵커링 시스템에 체인 스토퍼가 필요한 이유는 무엇입니까?
A: 윈드라스의 앵커 하중을 선박 구조물로 전달하여 윈드라스를 지속적인 무거운 하중으로부터 보호합니다.
Q5: 이 스토퍼가 중장비 작동에 적합한 이유는 무엇입니까?
A: 강화된 측면 플레이트, 단조 발통 및 구리 부싱 베어링은 높은 강도, 내마모성 및 긴 서비스 수명을 보장합니다.
