25–31.5mm 해양 강철 와이어 로프 릴 | 선박용 와이어 로프 보관용 JIS F 3430-1980
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
| 문서: | Marine Rope Reel Manual Dri...92.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 세 가지 유형: | 타입 35,38,40 | 적용 가능한 스틸 와이어 직경: | 13 ~ 32mm |
|---|---|---|---|
| 철선 길이의 드럼 저장 용량: | 120 ~ 190m | 재료: | 304, 316L 스테인리스 스틸, 광택 스테인레스 스틸, 중간 강 |
| 자격증: | IACS 분류 인증서, 밀 인증서 | ||
| 강조하다: | 선박 의 철 회전,덱 와이어 릴,선박 갑판 철 회전 |
||
제품 설명
25–31.5 mm 해양 강철 와이어 로프 릴 | 선박용 와이어 로프 보관용 JIS F 3430-1980
제품 개요
해양 강철 와이어 로프 릴은 선박 갑판에서 와이어 로프를 안전하게 보관, 취급 및 관리하도록 설계되었습니다.
JIS F 3430-1980 표준을 기반으로 하는 이 릴은 계류 와이어, 예인 와이어 및 보조 강철 케이블 보관에 널리 사용됩니다.
드럼 윈치에 비해 릴은 하중 지지보다는 보관에 중점을 둔 간단하고 유지보수가 적은 솔루션을 제공합니다.
경량 알루미늄 합금 버전은 무게를 줄이고 취급 효율성을 향상시킵니다.
선택적 잠금 장치는 운송 및 보관 중에 릴이 안정적이고 안전하게 유지되도록 합니다.
빠른 사양
- 적용 가능한 로프 직경: φ25, φ28, φ31.5 mm → 일반적인 해양 와이어 로프와 일치
- 드럼 용량: 120–200 m → 로프 크기에 따른 보관 능력
- 구조 유형: 자유 회전 드럼 → 쉬운 감기 및 풀기
- 재질 옵션: 탄소강 / 스테인리스강 / 알루미늄 합금 → 무게 대비 내구성 선택
- 표면 처리: Sa2.5 + 에폭시 / 연마 → 부식 방지
- 잠금 장치: 사용 가능 → 보관 중 회전 방지
- 맞춤 제작: 크기 및 용량 맞춤 가능
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서
주요 기술 매개변수 (JIS F 3430-1980)
| 공칭 크기 | B | D | D1 | d | d1 | L | L1 | 드럼 로프 용량 | 무게 (kg) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25mm × 200m | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28mm × 200m | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31.5mm × 200m | 240 |
선택 가이드
1단계 – 로프 직경 선택 → 13–32 mm 범위
2단계 – 보관 길이 확인 → 드럼 용량과 일치
3단계 – 재질 선택 → 내구성을 위한 강철 / 경량화를 위한 알루미늄
4단계 – 잠금 요구 사항 확인 → 운송 안정성을 위해 필요
5단계 – 코팅 및 인증 확인
구조
드럼 | 샤프트 | 지지 프레임 | 베어링 시스템 | 선택적 잠금 메커니즘
사용자 정의 속성
- 알루미늄 합금 옵션 → 경량 및 쉬운 취급
- 잠금 장치 → 원치 않는 회전 방지
- 부드러운 드럼 표면 → 와이어 로프 보호
- 사용자 정의 치수 → 프로젝트별 요구 사항에 맞춤
문의 가이드
로프 직경, 로프 길이, 재질 선호도, 설치 환경 및 인증 요구 사항을 제공해 주십시오.
작동 방식
와이어 로프가 드럼에 감김 → 드럼이 샤프트를 통해 자유롭게 회전 → 로프가 안전하게 보관됨 → 사용하지 않을 때 잠금 장치가 드럼을 고정함.
응용 분야
와이어 로프 보관 | 갑판 장비 | 해양 지원 선박 | 조선소 취급
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서
도면 및 사진

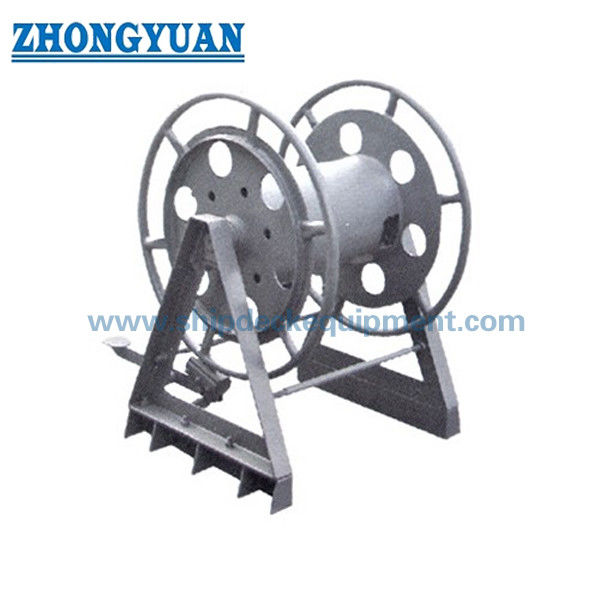

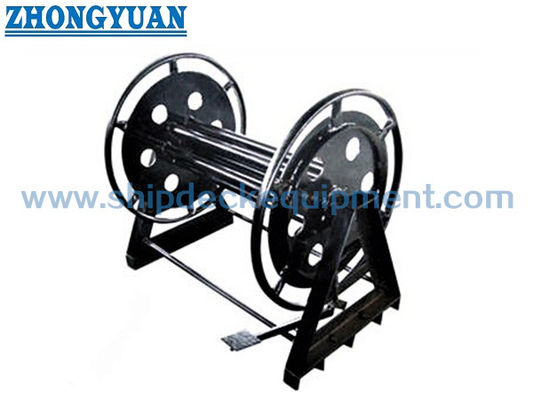

일반 배치 도면 및 제품 사진
주문
지정: 로프 직경, 보관 길이, 재질, 잠금 장치, 코팅, 인증
자주 묻는 질문
Q1: 이 릴은 리프팅에 사용됩니까?
A: 아니요, 하중 지지 작업이 아닌 보관용으로 설계되었습니다.
Q2: 알루미늄 릴은 해상에서 사용할 수 있습니까?
A: 예, 적절한 표면 처리 및 설계가 적용된 경우 가능합니다.
Q3: 크기를 맞춤 제작할 수 있습니까?
A: 예, 치수 및 용량을 맞춤 제작할 수 있습니다.
