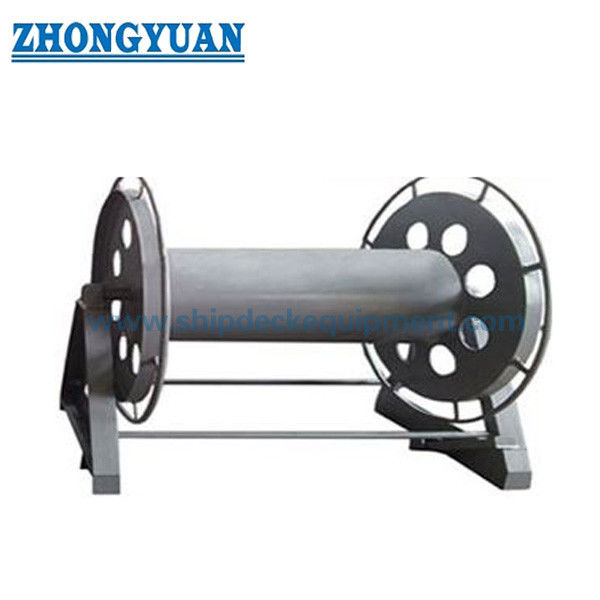

손잡이가 없는 13~32mm 컴팩트 스틸 와이어 로프 릴 CB/T 3468-92 AW형 선박의 와이어 로프 저장장

손잡이가 없는 13~32mm 컴팩트 스틸 와이어 로프 릴 CB/T 3468-92 AW형 선박의 와이어 로프 저장장

제품 개요

AW 타입의 철사무선 스릴은 튀어나오는 손잡이가 필요하지 않은 컴팩트 해상 철사무선 저장용으로 설계되었습니다.

손잡이 없는 설계는 스킬 프로필을 단순하고 컴팩트하게 유지한다. 운영자는 외부 드럼 리밍을 잡으면서 스킬을 회전시켜 제한된 갑판 공간과 낮은 주파수 작동에 적합하게 만든다.

손잡이 작동형 A형 스릴과 비교하면 AW형은 튀어나오는 부분을 줄이고 저장 지향적인 응용 프로그램에 더 간단한 구조를 제공합니다.

롤은 들어 올리기나 당기는 것이 아니라 저장용으로만 사용된다. 저장 길이 120m에서 190m까지의 13mm에서 32mm의 철선 로프에 적합하다.

볼트 된 기본, 윤활반 배열, 선택적 인 브레이크 또는 잠금 핀, 부드러운 자유 가장자리 마무리 안전 저장 및 보다 쉬운 탑승 배치를 지원합니다.

빠른 사양

• 적용 가능한 철선 지름: 13-32mm -> 중소 또는 중소 해상 철선 로프 저장에 적합
• 작동: 손잡이 없이, 드럼 잡기 작동 -> 운영자는 외부 드럼 릴을 잡음으로 릴을 회전
• 컴팩트 구조: 돌출 한 손잡이가 없습니다 -> 제한된 갑판 공간과 저장 공간에 더 좋습니다.
• 표준: CB/T 3468-92 AW 타입 -> 해양용 철선 로프 스릴 참조 표준
• 드럼 용량: 120-190m -> 로프 지름과 필요한 저장 길이에 따라 선택
• 브레이크 / 잠금: 발 브레이크 또는 잠금 핀 사용 가능 -> 저장 중 스릴 안정 유지
• 베이스 고정: 볼트 베이스 -> 편리한 설치, 제거 및 이전
• 구조: 무게 감소 구멍 설계 -> 구조 강도를 유지하면서 제품의 무게를 줄입니다.
• 베어링 배열: 기름진 베어링 설계 -> 더 쉬운 회전 및 더 적은 수동 노력
• 소재: 가벼운 강철 / 304 / 316L 스테인리스 스틸 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 핫 다이프 진열 / Sa2.5 블래스팅 + 에폭시 코팅 / 닦은 스테인리스 스틸 -> 해양 부식 보호
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

주요 기술 매개 변수

참고: 모델, 브레이크 세부 사항, 베이스 배열 및 드럼 크기는 프로젝트 도면 및 선박 갑판 배열에 따라 확인 할 수 있습니다.

선택 가이드

단계 1 - 로프 지름 확인 -> 로프 크기에 따라 AW13, AW17, AW21, AW26 또는 AW32를 선택

단계 2 - 컴팩트 덱 요구 사항을 확인 -> 튀어나오는 손잡이가 선호되지 않는 경우 AW를 선택

단계 3 - 작동 방법을 확인 -> 운영자는 외부 드럼 릴을 잡고 회전합니다

단계 4 - 저장 길이를 확인 -> 120m에서 190m까지의 대용량

단계 5 - 브레이크 또는 잠금 요구 사항을 확인 -> 안전한 보관 및 안정적인 탑승 상태를 위해 권장

단계 6 - 기판 고정 및 코팅을 확인 -> 선박 갑판 배열에 따라 볼트 된 기판 및 코팅 시스템

단계 7 - 인증서 요구 사항을 확인 -> 제작자의 시험 인증서 또는 프로젝트 요구에 따라 클래스 인증서

구조

드럼. 스틸 파이프 드럼 코어. 샤프트. 윤활성 베어링 배치. 지원 프레임. 볼트 기반. 무게 줄이기 구멍. 발 브레이크/클로킹 핀. 손잡이 없는 컴팩트 구조.

디자인 과 품질 이점

• 손잡이 없는 디자인 -> 손잡이 튀어나오는 것을 피하고 저장 소형성을 향상시킵니다
• 드럼 잡기 작업 -> 운영자는 외부 드럼 릴을 잡고 회전
• 더 간단한 구조 -> 외부 작동 부품을 더 적게하고 더 쉽게 저장
• 무게 감소 구멍 -> 구조 강도에 영향을 미치지 않고 제품의 무게를 줄이십시오.
• 발 브레이크 또는 잠금 핀 -> 저장 또는 대기 상태 동안 스릴 안정 유지
• 윤활반 배열 -> 부드러운 회전 및 적은 수동 노력
• 볼트 기반 -> 편리한 설치, 제거 및 이전
• 부드러운 자유 가장자리 -> 날카로운 가장자리에서 운영자를 보호하고 조작 안전을 향상
• 부드러운 로프 접촉 표면 -> 와일 로프 손상 위험을 줄이는 롤링 및 저장 과정에서

사용자 지정 속성

• 제품 종류: 손잡이 없는 소형 철회 로프 저장 스릴 -> 해상 철회 로프 저장용으로 사용되며, 들어올리지 않습니다.
• 표준: CB/T 3468-92 AW 타입 -> 해상 스릴 참조 표준
• 적용 가능한 로프: 13-32mm 철선 로프 -> 중저저름 저장 필요를 커버
• 용량: 120~190m -> 로프 지름과 필요한 저장 길이에 따라 선택
• 동작: 드럼 잡기 동작 -> 운영자는 외부 드럼 리밍을 잡고 스릴을 회전
• 구조: 튀어나오는 손잡이가 없습니다 -> 콤팩트한 저장 및 제한된 갑판 공간에 적합합니다.
• 브레이크: 발 브레이크 사용 가능 -> 저장 안정성 향상
• 잠금: 잠금 핀 사용 가능 -> 저장 중에 스릴을 안전하게 유지
• 설치: 볼트 기반 -> 쉽게 장착 및 이동
• 재료: 가벼운 강철 / 304 / 316L 스테인리스 스틸 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 핫 다이프 진료 / 에포кси 코팅 / 닦은 스테인리스 스틸 -> 해양 부식 보호
• 사용자 정의: 드럼 크기, 기본 배치, 브레이크, 잠금 핀 및 재료 -> 프로젝트 특정 요구 사항을 지원
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 -> 프로젝트 문서 및 검사 요구 사항을 지원합니다.

조사 가이드

철사선 지름, 로프 길이, 콤팩트 공간 요구 사항, 브레이크 또는 잠금 요구 사항, 베이스 고정 배열, 재료, 표면 처리 및 인증 요구 사항

릴의 크기가 확실하지 않나요? 로프 지름과 저장 길이를 보내면 적절한 릴 구성을 추천합니다.

어떻게 작동 합니까?

철 실 로프 는 저장 하기 위해 드럼 에 얽혀 있다. 조작자 들 은 드럼 외쪽 구두 를 잡으면서 릴 을 회전 시키며, 베어링 배열 은 부드러운 이동 을 지원 한다.발 브레이크 또는 잠금 핀은 로프가 저장되거나 로브가 작동하지 않을 때 스킬을 고정합니다..

신청서

콤팩트한 선박 갑판에 철사선을 보관할 수 있습니다. 제한된 갑판 공간이 있습니다. 여분의 매킹 철사선을 보관할 수 있습니다.

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 시험 인증서. 장점으로는 가벼운 구조, 원활한 회전, 볼트 기반 설치, 브레이크 / 잠금 안전,부드러운 자유 가장자리와 사용자 정의 가능한 재료/복장.

그림 & 사진

일반 배열 도면 및 제품 사진

주문

지정: AW형 모델, 철사선 지름, 로프 길도, 콤팩트 공간 요구 사항, 브레이크 또는 잠금 요구 사항, 재료, 표면 처리, 볼트 기반 배열양 및 인증 요구 사항.

FAQ

Q1: 왜 AW 손잡이 없는 릴을 선택했나요?
A: AW 유형은 저장 지향 응용 프로그램에 대한 컴팩트 구조와 더 적은 튀는 부분이 선호 될 때 적합합니다.

Q2: 손잡이가 없으면 스킬은 어떻게 작동합니까?
A: 조작자 들 은 외부 드럼 리밍 을 잡음 으로 로일 을 회전 한다. 윤활 로이어 배열 은 부드러운 회전 을 지원 한다.

Q3: AW 타입은 제한된 갑판 공간에 더 좋습니까?
A: 예. 손잡이 없는 디자인 으로 튀어나오는 부분 이 줄어들고, 콤팩트 한 저장 공간 에 더 쉽게 배치 될 수 있습니다.

Q4: 이 스킬은 들어 올리기나 당기는 데 사용되나요?
A: 아닙니다. 그것은 철사선을 저장하는 스릴입니다.

Q5: 표면 처리가 사용자 정의 될 수 있습니까?
A: 예. 핫 디프 진열, Sa2.5 폭발 플러스 에포시 코팅, 닦은 스테인레스 스틸 및 사용자 정의 코팅이 제공됩니다.
