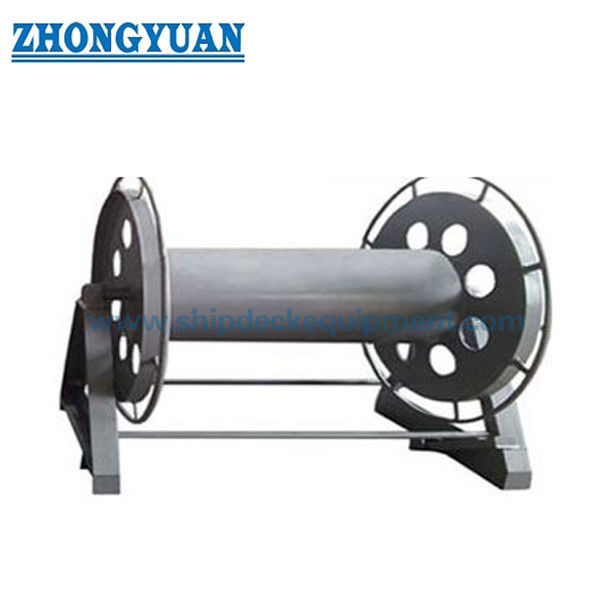

13-32mm 핸들 없는 컴팩트 강철 와이어 로프 릴 | 선박 갑판용 드럼-그립 와이어 로프 보관

손잡이 없는 13-32mm 컴팩트 강선 릴 | 선박 갑판용 드럼 그립 와이어 로프 보관

제품 개요

AW 타입 강선 릴은 돌출된 손잡이가 필요 없는 컴팩트한 해양 강선 보관용으로 설계되었습니다.

손잡이가 없는 디자인은 릴의 프로파일을 단순하고 컴팩트하게 유지합니다. 작업자는 외부 드럼 테두리를 잡고 릴을 회전시키므로 갑판 공간이 제한적이거나 저주파 작업에 적합합니다.

손잡이가 있는 A 타입 릴과 비교하여 AW 타입은 돌출된 부품을 줄이고 보관 중심 응용 분야에 더 간단한 구조를 제공합니다.

이 릴은 보관 전용이며 들어 올리거나 당기는 용도로는 사용할 수 없습니다. 13mm에서 32mm까지의 강선 로프에 적합하며 보관 길이는 120m에서 190m입니다.

볼트 고정 베이스, 윤활 베어링 배열, 선택 사항인 브레이크 또는 잠금 핀, 매끄러운 자유 모서리 마감은 안전한 보관과 선내 배치를 용이하게 합니다.

빠른 사양

• 적용 강선 직경: 13-32mm -> 소형에서 중형 해양 강선 보관에 적합
• 작동: 손잡이 없음, 드럼 그립 작동 -> 작업자는 외부 드럼 테두리를 잡고 릴을 회전시킵니다.
• 컴팩트한 구조: 돌출된 손잡이 없음 -> 제한된 갑판 공간 및 보관 구역에 더 적합
• 표준: CB/T 3468-92 AW 타입 -> 해양 강선 릴 참조 표준
• 드럼 용량: 120-190m -> 로프 직경 및 필요한 보관 길이에 따라 선택
• 브레이크 / 잠금: 풋 브레이크 또는 잠금 핀 사용 가능 -> 보관 중 릴을 안정적으로 유지
• 베이스 고정: 볼트 고정 베이스 -> 편리한 설치, 제거 및 재배치
• 구조: 무게 감소 구멍 설계 -> 구조적 강도를 유지하면서 제품 무게 감소
• 베어링 배열: 윤활 베어링 설계 -> 회전 용이 및 수동 노력 감소
• 재질: 연강 / 304 / 316L 스테인리스강 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 열간 아연 도금 / Sa2.5 블라스팅 + 에폭시 코팅 / 연마 스테인리스강 -> 해양 부식 방지
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서

주요 기술 매개변수

참고: 모델, 브레이크 세부 정보, 베이스 배열 및 드럼 치수는 프로젝트 도면 및 선박 갑판 배치에 따라 확인할 수 있습니다.

선택 가이드

1단계 - 강선 직경 확인 -> 로프 크기에 따라 AW13, AW17, AW21, AW26 또는 AW32 선택

2단계 - 컴팩트 갑판 요구 사항 확인 -> 돌출된 손잡이를 선호하지 않을 때 AW 선택

3단계 - 작동 방법 확인 -> 작업자는 외부 드럼 테두리를 잡고 회전시킵니다.

4단계 - 보관 길이 확인 -> 120m에서 190m까지의 드럼 용량과 일치

5단계 - 브레이크 또는 잠금 요구 사항 확인 -> 안전한 보관 및 안정적인 선내 상태 권장

6단계 - 베이스 고정 및 코팅 확인 -> 선박 갑판 배치에 따른 볼트 고정 베이스 및 코팅 시스템

7단계 - 인증 요구 사항 확인 -> 프로젝트 요구 사항에 따른 제작사 시험 증명서 또는 형식 승인 증명서

구조

드럼 | 강관 드럼 코어 | 샤프트 | 윤활 베어링 배열 | 지지 프레임 | 볼트 고정 베이스 | 무게 감소 구멍 | 풋 브레이크 / 잠금 핀 | 손잡이 없는 컴팩트 구조

설계 및 품질 장점

• 손잡이 없는 디자인 -> 돌출된 손잡이를 피하고 보관 컴팩트성 향상
• 드럼 그립 작동 -> 작업자는 외부 드럼 테두리를 잡고 회전시킵니다.
• 더 간단한 구조 -> 외부 작동 부품 감소 및 보관 용이
• 무게 감소 구멍 -> 구조적 강도에 영향을 주지 않고 제품 무게 감소
• 풋 브레이크 또는 잠금 핀 -> 보관 또는 대기 상태에서 릴을 안정적으로 유지
• 윤활 베어링 배열 -> 부드러운 회전 및 수동 노력 감소
• 볼트 고정 베이스 -> 편리한 설치, 제거 및 재배치
• 매끄러운 자유 모서리 -> 날카로운 모서리로부터 작업자를 보호하고 취급 안전성 향상
• 매끄러운 로프 접촉 표면 -> 권선 및 보관 중 강선 손상 위험 감소

사용자 정의 속성

• 제품 유형: 컴팩트 손잡이 없는 강선 보관 릴 -> 해양 강선 보관용, 들어 올리는 용도 아님
• 표준: CB/T 3468-92 AW 타입 -> 해양 릴 참조 표준
• 적용 로프: 13-32mm 강선 -> 소형 및 중형 직경 보관 요구 사항 충족
• 용량: 120-190m -> 로프 직경 및 필요한 보관 길이에 따라 선택
• 작동: 드럼 그립 작동 -> 작업자는 외부 드럼 테두리를 잡고 회전시킵니다.
• 구조: 돌출된 손잡이 없음 -> 컴팩트 보관 및 제한된 갑판 공간에 적합
• 브레이크: 풋 브레이크 사용 가능 -> 보관 안정성 향상
• 잠금: 잠금 핀 사용 가능 -> 보관 중 릴을 안전하게 유지
• 설치: 볼트 고정 베이스 -> 쉬운 장착 및 재배치
• 재질: 연강 / 304 / 316L 스테인리스강 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 열간 아연 도금 / 에폭시 코팅 / 연마 스테인리스강 -> 해양 부식 방지
• 맞춤 설정: 드럼 크기, 베이스 배열, 브레이크, 잠금 핀 및 재질 -> 프로젝트별 요구 사항 지원
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서 -> 프로젝트 문서 및 검사 요구 사항 지원

문의 가이드

강선 직경, 로프 길이, 컴팩트 공간 요구 사항, 브레이크 또는 잠금 요구 사항, 베이스 고정 배열, 재질, 표면 처리 및 인증 요구 사항을 제공해 주십시오.

올바른 릴 크기를 모르시겠습니까? 로프 직경과 보관 길이를 보내주시면 적합한 릴 구성을 추천해 드리겠습니다.

작동 방식

강선은 보관을 위해 드럼에 감깁니다. 작업자는 외부 드럼 테두리를 잡고 릴을 회전시키며, 베어링 배열은 부드러운 움직임을 지원합니다. 풋 브레이크 또는 잠금 핀은 로프가 보관 중이거나 릴이 작동하지 않을 때 릴을 고정합니다.

응용 분야

컴팩트 선박 갑판 강선 보관 | 제한된 갑판 공간 | 예비 계류 강선 보관 | 선박 장비 | 작업장 로프 보관

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서. 장점으로는 경량 구조, 부드러운 회전, 볼트 고정 베이스 설치, 브레이크/잠금 안전, 매끄러운 자유 모서리 및 맞춤형 재질/코팅이 있습니다.

도면 및 사진

일반 배치 도면 및 제품 사진

주문

명시: AW 타입 모델, 강선 직경, 로프 길이, 컴팩트 공간 요구 사항, 브레이크 또는 잠금 요구 사항, 재질, 표면 처리, 볼트 고정 베이스 배열, 수량 및 인증 요구 사항.

자주 묻는 질문

Q1: AW 손잡이 없는 릴을 선택하는 이유는 무엇인가요?
A: AW 타입은 보관 중심 응용 분야에서 컴팩트한 구조와 적은 돌출 부품을 선호할 때 적합합니다.

Q2: 손잡이 없이 릴은 어떻게 작동하나요?
A: 작업자는 외부 드럼 테두리를 잡고 릴을 회전시킵니다. 윤활 베어링 배열은 부드러운 회전을 지원합니다.

Q3: AW 타입이 제한된 갑판 공간에 더 좋나요?
A: 네. 손잡이가 없는 디자인은 돌출된 부품을 줄이고 컴팩트한 보관 구역에 더 쉽게 배치할 수 있습니다.

Q4: 이 릴은 들어 올리거나 당기는 데 사용되나요?
A: 아니요. 강선 보관용 릴이며, 들어 올리는 윈치나 견인 윈치가 아닙니다.

Q5: 표면 처리를 맞춤 설정할 수 있나요?
A: 네. 열간 아연 도금, Sa2.5 블라스팅 및 에폭시 코팅, 연마 스테인리스강 및 맞춤형 코팅이 가능합니다.
