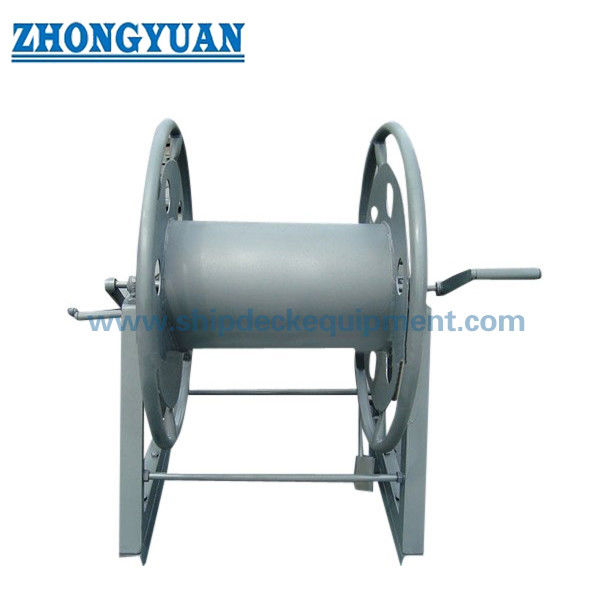

13~32mm 철사고리, 휴대가 가능한 손잡이. CB/T 3468-92 A형 선박 철사고리 보관용

13~32mm 강선 릴 (탈착식 손잡이 포함) | CB/T 3468-92 타입 A 선박용 강선 보관용

제품 개요

CB/T 3468-92 타입A 강선 릴은 수동 조작의 편의성이 요구되는 해상 강선 보관용으로 설계되었습니다.

탈착식 손잡이는 사용 후 분리할 수 있으며, 갑판 배치에 따라 좌측 또는 우측에서 조작할 수 있습니다.

손잡이가 없는 릴에 비해 타입 A는 손잡이가 더 나은 회전 제어 기능을 제공하고 작업자의 노력을 줄여주기 때문에 빈번한 수동 권취 및 해체가 필요한 경우에 더 적합합니다.

이 릴은 보관용으로만 사용되며, 인양 또는 견인용으로는 사용할 수 없습니다. 13mm에서 32mm까지의 강선에 적합하며 보관 길이는 120m에서 190m입니다.

볼트식 베이스, 윤활 베어링 장치, 선택 사양인 브레이크 또는 잠금 핀, 매끄러운 자유단 마감은 릴을 선박 갑판에서 더 안전하고 쉽게 작동할 수 있도록 합니다.

빠른 사양

• 적용 강선 직경: 13-32mm -> 소형 및 중형 해상 강선 보관에 적합
• 작동: 탈착식 손잡이 -> 더 쉬운 수동 회전 및 더 나은 조작 제어
• 손잡이 위치: 좌측 또는 우측 조작 -> 갑판 배치에 따른 유연한 조작
• 표준: CB/T 3468-92 타입 A -> 해상 강선 릴 참조 표준
• 드럼 용량: 120-190m -> 로프 직경 및 필요한 보관 길이에 따라 선택
• 브레이크 / 잠금: 풋 브레이크 또는 잠금 핀 사용 가능 -> 보관 중 릴 안정화
• 베이스 고정: 볼트식 베이스 -> 편리한 설치, 제거 및 재배치
• 구조: 무게 감소 구멍 설계 -> 구조적 강도를 유지하면서 제품 무게 감소
• 베어링 장치: 윤활 베어링 설계 -> 더 쉬운 회전 및 낮은 수동 노력
• 재질: 연강 / 304 / 316L 스테인리스강 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 열간 아연 도금 / Sa2.5 블라스팅 + 에폭시 코팅 / 연마 스테인리스강 -> 해상 부식 방지
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서

주요 기술 매개변수

참고: 모델, 브레이크 세부 정보, 베이스 배치 및 드럼 치수는 프로젝트 도면 및 선박 갑판 배치에 따라 확인할 수 있습니다.

선택 가이드

1단계 - 강선 직경 확인 -> 로프 크기에 따라 A13, A17, A20.5, A26 또는 A32 선택

2단계 - 수동 조작 빈도 확인 -> 빈번한 권취 및 해체가 필요한 경우 타입 A 선택

3단계 - 손잡이 조작 측면 확인 -> 탈착식 손잡이는 좌측 또는 우측 조작용으로 구성 가능

4단계 - 보관 길이 확인 -> 120m에서 190m까지의 드럼 용량과 일치

5단계 - 브레이크 또는 잠금 요구 사항 확인 -> 안전한 보관 및 안정적인 선내 상태 권장

6단계 - 베이스 고정 및 코팅 확인 -> 선박 갑판 배치에 따른 볼트식 베이스 및 코팅 시스템

7단계 - 인증 요구 사항 확인 -> 프로젝트 요구 사항에 따른 제작사 시험 증명서 또는 선급 증명서

구조

드럼 | 강관 드럼 코어 | 샤프트 | 윤활 베어링 장치 | 탈착식 손잡이 | 지지 프레임 | 볼트식 베이스 | 무게 감소 구멍 | 풋 브레이크 / 잠금 핀

설계 및 품질 장점

• 탈착식 손잡이 -> 작동 후 분리하여 공간 절약 및 간섭 감소
• 좌/우측 조작 -> 갑판 배치에 따른 유연한 수동 조작 지원
• 더 나은 회전 제어 -> 빈번한 수동 권취 및 해체에 적합
• 무게 감소 구멍 -> 구조적 강도에 영향을 주지 않고 제품 무게 감소
• 풋 브레이크 또는 잠금 핀 -> 보관 또는 대기 상태에서 릴 안정화
• 윤활 베어링 장치 -> 부드러운 회전 및 낮은 수동 노력
• 볼트식 베이스 -> 편리한 설치, 제거 및 재배치
• 매끄러운 자유단 -> 날카로운 모서리로부터 작업자 보호 및 취급 안전성 향상
• 매끄러운 로프 접촉면 -> 권취 및 보관 중 강선 손상 위험 감소

사용자 정의 속성

• 제품 유형: 탈착식 손잡이 강선 보관 릴 -> 수동 해상 강선 보관용, 인양용 아님
• 표준: CB/T 3468-92 타입 A -> 해상 릴 참조 표준
• 적용 로프: 13-32mm 강선 -> 소형 및 중형 직경 보관 요구 사항 충족
• 용량: 120-190m -> 로프 직경 및 필요한 보관 길이에 따라 선택
• 손잡이 구성: 탈착식 손잡이 -> 좌측 또는 우측 조작 지원
• 브레이크: 풋 브레이크 사용 가능 -> 보관 안정성 향상
• 잠금: 잠금 핀 사용 가능 -> 보관 중 릴 안전 유지
• 설치: 볼트식 베이스 -> 쉬운 장착 및 재배치
• 재질: 연강 / 304 / 316L 스테인리스강 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 열간 아연 도금 / 에폭시 코팅 / 연마 스테인리스강 -> 해상 부식 방지
• 맞춤 설정: 드럼 크기, 베이스 배치, 브레이크, 잠금 핀, 손잡이 및 재질 -> 프로젝트별 요구 사항 지원
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서 -> 프로젝트 문서 및 검사 요구 사항 지원

문의 가이드

강선 직경, 로프 길이, 선호하는 손잡이 조작 측면, 브레이크 또는 잠금 요구 사항, 베이스 고정 구성, 재질, 표면 처리 및 인증 요구 사항을 제공해 주십시오.

올바른 릴 크기를 모르시겠습니까? 로프 직경과 보관 길이를 보내주시면 적합한 릴 구성을 추천해 드리겠습니다.

작동 방식

강선은 수동 손잡이 조작으로 드럼에 감깁니다. 탈착식 손잡이는 회전 지렛대 역할을 하며 좌측 또는 우측에 설치할 수 있습니다. 베어링 장치는 부드러운 회전을 가능하게 하며, 브레이크 또는 잠금 핀은 로프가 보관될 때 릴을 고정합니다.

응용 분야

선박 갑판 강선 보관 | 빈번한 수동 로프 취급 | 예비 계류 강선 보관 | 선박 장비 | 작업장 로프 보관

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서. 장점으로는 경량 구조, 부드러운 회전, 볼트식 베이스 설치, 브레이크/잠금 안전성, 매끄러운 자유단 및 맞춤형 재질/코팅이 있습니다.

도면 및 사진

일반 배치 도면 및 제품 사진

주문

명시 사항: 타입 A 모델, 강선 직경, 로프 길이, 손잡이 조작 측면, 브레이크 또는 잠금 요구 사항, 재질, 표면 처리, 볼트식 베이스 구성, 수량 및 인증 요구 사항.

자주 묻는 질문

Q1: 탈착식 손잡이가 있는 타입 A를 선택하는 이유는 무엇입니까?
A: 타입 A는 작업자가 빈번한 권취 또는 해체 중에 더 쉬운 수동 회전과 더 나은 제어가 필요한 경우에 적합합니다.

Q2: 손잡이는 양쪽에서 사용할 수 있습니까?
A: 예. 탈착식 손잡이는 갑판 배치에 따라 좌측 또는 우측 조작용으로 구성할 수 있습니다.

Q3: 사용 후 손잡이를 제거할 수 있습니까?
A: 예. 분리 가능한 손잡이는 보관 중 공간을 절약하고 간섭을 줄이기 위해 제거할 수 있습니다.

Q4: 이 릴은 인양 또는 견인용으로 사용됩니까?
A: 아니요. 강선 보관용 릴이며, 인양 윈치 또는 견인 윈치가 아닙니다.

Q5: 표면 처리를 맞춤 설정할 수 있습니까?
A: 예. 열간 아연 도금, Sa2.5 블라스팅 및 에폭시 코팅, 연마 스테인리스강 및 맞춤형 코팅이 가능합니다.

에폭시 코팅, 연마 스테인리스강 및 맞춤형 표면 처리가 가능합니다.
