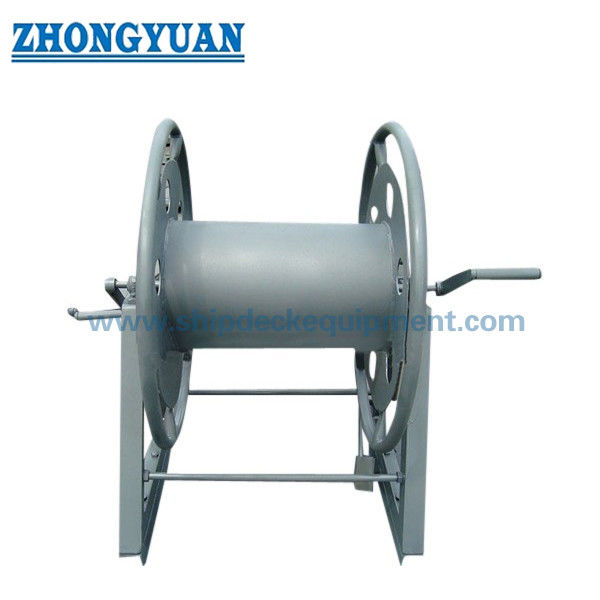

13-32mm 철사무선 스릴, 휴대가 가능한 손잡이

13-32mm 철사무선 스릴, 휴대가 가능한 손잡이

제품 개요

A형 철사무선 스릴은 수동 조작 편의성이 필요한 해상 철사무선 저장용으로 설계되었습니다.

제거 가능한 손잡이는 사용 후 분리 될 수 있으며 갑판 배열에 따라 왼쪽 또는 오른쪽 측면에서 작동 할 수 있습니다.

손잡이 없는 릴과 비교하면, 타입 A는 손잡이가 더 나은 회전 제어와 조작자의 노력을 줄이기 때문에 자주 수동 롤링 및 롤링에 더 적합합니다.

롤은 들어 올리기나 당기는 것이 아니라 저장용으로만 사용된다. 저장 길이 120m에서 190m까지의 13mm에서 32mm의 철선 로프에 적합하다.

볼트 된 기단, 기름진 베어 배열, 선택적 인 브레이크 또는 잠금 핀, 부드러운 자유 가장자리 마무리 로 릴 은 배 갑판 에서 더 안전하고 더 쉽게 작동 할 수 있습니다.

빠른 사양

• 적용 가능한 철선 지름: 13-32mm -> 중소 또는 중소 해상 철선 로프 저장에 적합
• 조작: 제거 할 수 있는 손잡이 -> 더 쉬운 수동 회전 및 더 나은 운영 제어
• 핸들 위치: 왼쪽 또는 오른쪽 작동 -> 갑판 배열에 따라 유연한 작동
• 표준: CB/T 3468-92 타입 A -> 해양용 강철 철도 로프 스릴 참조 표준
• 드럼 용량: 120-190m -> 로프 지름과 필요한 저장 길이에 따라 선택
• 브레이크 / 잠금: 발 브레이크 또는 잠금 핀 사용 가능 -> 저장 중 스릴 안정 유지
• 베이스 고정: 볼트 베이스 -> 편리한 설치, 제거 및 이전
• 구조: 무게 감소 구멍 설계 -> 구조 강도를 유지하면서 제품의 무게를 줄입니다.
• 베어링 배열: 기름진 베어링 설계 -> 더 쉬운 회전 및 더 적은 수동 노력
• 소재: 가벼운 강철 / 304 / 316L 스테인리스 스틸 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 핫 다이프 진열 / Sa2.5 블래스팅 + 에폭시 코팅 / 닦은 스테인리스 스틸 -> 해양 부식 보호
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

주요 기술 매개 변수

참고: 모델, 브레이크 세부 사항, 베이스 배열 및 드럼 크기는 프로젝트 도면 및 선박 갑판 배열에 따라 확인 할 수 있습니다.

선택 가이드

단계 1 - 와이어 로프 지름 확인 -> A13, A17, A20를 선택5로프 크기에 따라 A26 또는 A32

단계 2 - 수동 작동 빈도를 확인 -> 빈번한 와일링 및 풀링이 필요한 경우 타입 A를 선택

단계 3 - 손잡이 작동 측면을 확인 -> 제거 가능한 손잡이는 왼쪽 또는 오른쪽 작동을 위해 배치 될 수 있습니다.

단계 4 - 저장 길이를 확인 -> 120m에서 190m까지의 대용량

단계 5 - 브레이크 또는 잠금 요구 사항을 확인 -> 안전한 보관 및 안정적인 탑승 상태를 위해 권장

단계 6 - 기판 고정 및 코팅을 확인 -> 선박 갑판 배열에 따라 볼트 된 기판 및 코팅 시스템

단계 7 - 인증서 요구 사항을 확인 -> 제작자의 시험 인증서 또는 프로젝트 요구에 따라 클래스 인증서

구조

드럼. 스틸 파이프 드럼 코어. 샤프트. 윤활성 베어링 배열. 제거 가능한 손잡이. 지원 프레임. 볼트 기반. 무게 줄이는 구멍. 발 브레이크/클로킹 핀.

디자인 과 품질 이점

• 제거 가능한 손잡이 -> 공간을 절약하고 간섭을 줄이기 위해 작동 후 제거 할 수 있습니다
• 왼쪽/오른쪽 동작 -> 갑판 배열에 따라 유연한 수동 동작을 지원합니다
• 더 나은 회전 제어 -> 빈번한 수동 롤링 및 롤링에 적합
• 무게 감소 구멍 -> 구조 강도에 영향을 미치지 않고 제품의 무게를 줄이십시오.
• 발 브레이크 또는 잠금 핀 -> 저장 또는 대기 상태 동안 스릴 안정 유지
• 윤활반 배열 -> 부드러운 회전 및 적은 수동 노력
• 볼트 기반 -> 편리한 설치, 제거 및 이전
• 부드러운 자유 가장자리 -> 날카로운 가장자리에서 운영자를 보호하고 조작 안전을 향상
• 부드러운 로프 접촉 표면 -> 와일 로프 손상 위험을 줄이는 롤링 및 저장 과정에서

사용자 지정 속성

• 제품 종류: 제거 할 수 있는 손잡이 강철 실 로프 저장 스릴 -> 수동 해상 실 로프 저장용으로 사용되며, 들어올리지 않습니다.
• 표준: CB/T 3468-92 타입 A -> 해상 스릴 참조 표준
• 적용 가능한 로프: 13-32mm 철선 로프 -> 중저저름 저장 필요를 커버
• 용량: 120~190m -> 로프 지름과 필요한 저장 길이에 따라 선택
• 핸들 배열: 제거 가능한 핸들 -> 왼쪽 또는 오른쪽 작동을 지원합니다.
• 브레이크: 발 브레이크 사용 가능 -> 저장 안정성 향상
• 잠금: 잠금 핀 사용 가능 -> 저장 중에 스릴을 안전하게 유지
• 설치: 볼트 기반 -> 쉽게 장착 및 이동
• 재료: 가벼운 강철 / 304 / 316L 스테인리스 스틸 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: 핫 다이프 진료 / 에포кси 코팅 / 닦은 스테인리스 스틸 -> 해양 부식 보호
• 사용자 정의: 드럼 크기, 기본 배치, 브레이크, 잠금 핀, 핸들 및 재료 -> 프로젝트 특정 요구 사항을 지원
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 -> 프로젝트 문서 및 검사 요구 사항을 지원합니다.

조사 가이드

철사선 지름, 로프 길이, 선호되는 손잡이 작동 측면, 브레이크 또는 잠금 요구 사항, 기지 고정 장치, 재료, 표면 처리 및 인증 요구 사항

릴의 크기가 확실하지 않나요? 로프 지름과 저장 길이를 보내면 적절한 릴 구성을 추천합니다.

어떻게 작동 합니까?

철선 로프는 수동 손잡이 조작에 의해 드럼에 부착된다. 제거 가능한 손잡이는 회전 레버를 제공하며 왼쪽 또는 오른쪽에 설치 될 수 있다.베어링 배열은 원활한 회전을 허용, 그리고 브레이크 또는 잠금 핀은 로프가 저장 될 때 스킬을 고정합니다.

신청서

선박 갑판에 철사선을 보관하고 있습니다. 자주 수동으로 철사선을 취급하고 있습니다.

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 시험 인증서. 장점으로는 가벼운 구조, 원활한 회전, 볼트 기반 설치, 브레이크 / 잠금 안전,부드러운 자유 가장자리와 사용자 정의 가능한 재료/복장.

그림 & 사진

일반 배열 도면 및 제품 사진

주문

지정: A형 모델, 철사선 지름, 로프 길이, 손잡이 작동 측면, 브레이크 또는 잠금 요구 사항, 재료, 표면 처리, 볼트 기반 배열양 및 인증 요구 사항.

FAQ

Q1: 왜 제거 가능한 손잡이를 가진 타입 A를 선택합니까?
A: A형은 조작자가 더 쉽게 수동 회전하고 빈번한 롤링이나 롤링을 할 때 더 나은 통제를 필요로 할 때 적합합니다.

Q2: 손잡이가 양쪽에서 사용할 수 있습니까?
A: 예. 제거 할 수 있는 손잡이는 갑판 배열에 따라 왼쪽 또는 오른쪽 작동을 위해 배치 될 수 있습니다.

Q3: 사용 후 손잡이를 제거 할 수 있습니까?
A: 예. 휴식 할 수 있는 손잡이 는 공간을 절약 하고 저장 도중 간섭 을 줄이기 위해 제거 될 수 있습니다.

Q4: 이 스킬은 들어 올리기나 당기는 데 사용되나요?
A: 아닙니다. 그것은 철사선을 저장하는 스릴입니다.

Q5: 표면 처리가 사용자 정의 될 수 있습니까?
A: 예. 핫 디프 진열, Sa2.5 폭발 플러스 에포시 코팅, 닦은 스테인레스 스틸 및 사용자 정의 코팅이 제공됩니다.

엑소시 코팅, 닦은 스테인리스 스틸 및 맞춤형 표면 처리가 가능합니다.
