롤러 바 타입 앵커 체인 막기
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | GB/T 3844-2000 | 유형: | 롤러 레버식 |
|---|---|---|---|
| 체인 크기: | 42-132mm | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철, 단조강 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 강조하다: | 롤러 레버 사슬 정지제,해양 롤러 레버 사슬 정지제,GB / Ｔ 3844-2000 배 계류설비 |
||
제품 설명
롤러바형 앵커체인스토퍼 | 42~132mm 앵커 체인용 GB/T 3844
제품개요
GB/T 3844 롤러 바 유형 앵커 체인 스토퍼는 앵커를 수용한 후 앵커 체인과 앵커를 고정하기 위해 선박 앵커링 장치에 사용되는 데크 설치 체인 고정 장치입니다. 일반적으로 윈들러스에 의해 전달되는 유지 하중을 줄이고 거친 해상 조건에서 체인 제어를 유지하기 위해 앵커 체인 라인에 배열됩니다.
이 페이지에서는 제공된 매개변수 표에 따라 체인 직경 42~132mm를 포함하는 공칭 직경 44~132용 GB/T 3844-2000 롤러 레버/롤러 바 유형에 중점을 둡니다. 엔지니어링 선택을 위해 스토퍼 바/게이트 바는 단조 합금강으로 지정되고 스토퍼 영역 주변의 측벽 플레이트는 특수 강화되었으며 샤프트 윤활 설계는 체인 휠/롤러의 유연한 회전을 지원합니다. 용기 설치 위치와 체인 입출구 각도는 체인 스토퍼 높이와 체인 라인 정렬에 직접적인 영향을 미치기 때문에 제공되어야 합니다.
빠른 사양
- 제품 유형 : 롤러바형 앵커 체인 스토퍼 → 앵커 작업 후 앵커 체인과 앵커 위치를 유지하고 윈들러스의 유지 하중을 줄여줍니다.
- 기술 표준: GB/T 3844-2000 → 표준 유형, 공칭 직경 범위, 주요 치수 및 견적 선택에 대한 참조입니다.
- 체인 직경 범위: 42-132 mm ~ 공칭 직경 44-132 → 표준 테이블 범위에 적합; 더 작은 체인 크기는 별도로 확인해야 합니다.
- 강도 기준: 제공된 설명에 따라 앵커 체인 최소 파단 하중의 80%를 참조하여 설계 → 이는 웹 페이지 SWL 선언이 아닌 설계 기준입니다.
- 스토퍼 바/게이트 바: 제공된 제조 노트에 따른 단조 합금강 → 국부적인 힘이 집중되는 체인 접촉 고정 지점으로 선택됩니다.
- 측벽 플레이트: 스토퍼 바 부분 주변을 특수 강화 → 앵커 체인 당김을 스토퍼 본체 및 데크 기초로 전달하는 것을 지원합니다.
- 샤프트 및 롤러 설계: 윤활 배열은 유연한 체인 휠/롤러 회전을 지원 → 작동 중 이동, 유지 관리 및 체인 정렬을 돕습니다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 1층 에폭시 숍 프라이머 → 아연 도금, 광택 처리 또는 맞춤형 마감은 프로젝트 사양에 따라 확인되어야 합니다.
주요 기술 매개변수
| 명사 같은 지름 |
체인 직경 (mm) |
엘 | L1 | L2 | L3 | L4 | 비 | b1 | 디 | d1 | d2 | h1 | h2 | 티 | t1 | 무게 (kg) |
| 44 | 42~44 | 1000 | 370 | 400 | 270 | 80 | 380 | 260 | 484 | 22 | 69 | 392 | 281 | 12 | 32 | 274 |
| 48 | 46~48 | 1050 | 420 | 450 | 300 | 85 | 446 | 286 | 528 | 26 | 73 | 414 | 306 | 12 | 34 | 351 |
| 52 | 50~52 | 1100 | 440 | 500 | 320 | 90 | 510 | 310 | 572 | 32 | 77 | 440 | 338 | 14 | 36 | 451 |
| 56 | 54~56 | 1150 | 450 | 550 | 340 | 92 | 556 | 316 | 600 | 34 | 81 | 460 | 354 | 15 | 38 | 536 |
| 60 | 58~60 | 1200 | 470 | 570 | 360 | 95 | 610 | 330 | 620 | 38 | 87 | 490 | 378 | 16 | 40 | 651 |
| 64 | 62~64 | 1250 | 500 | 600 | 370 | 100 | 666 | 346 | 640 | 40 | 94 | 520 | 400 | 17 | 42 | 753 |
| 68 | 66~68 | 1300 | 550 | 640 | 39 | 102 | 732 | 372 | 680 | 42 | 101 | 540 | 420 | 18 | 45 | 939 |
| 73 | 70~73 | 1350 | 570 | 670 | 41 | 110 | 800 | 400 | 730 | 45 | 109 | 580 | 460 | 20 | 48 | 1178 |
| 78 | 76~78 | 1400 | 610 | 700 | 442 | 115 | 865 | 425 | 780 | 48 | 116 | 630 | 490 | 22 | 50 | 1422 |
| 84 | 81~84 | 1460 | 650 | 740 | 475 | 120 | 940 | 454 | 840 | 50 | 124 | 670 | 530 | 24 | 55 | 1758년 |
| 90 | 87~90 | 1540 | 710 | 780 | 507 | 135 | 1030 | 484 | 900 | 55 | 132 | 720 | 570 | 26 | 60 | 2171 |
| 95 | 92~95 | 1600 | 740 | 820 | 535 | 140 | 1080 | 508 | 950 | 58 | 139 | 760 | 610 | 28 | 65 | 2567 |
| 102 | 97~102 | 1680 | 790 | 870 | 572 | 145 | 1150 | 540 | 1020 | 60 | 148 | 800 | 650 | 30 | 70 | 2755 |
| 107 | 105~107 | 1750년 | 840 | 900 | 600 | 150 | 1210 | 569 | 1070 | 63 | 154 | 860 | 690 | 32 | 75 | 3640 |
| 114 | 111~114 | 1820년 | 880 | 940 | 637 | 160 | 1270 | 598 | 1140 | 68 | 163 | 910 | 740 | 34 | 80 | 4302 |
| 122 | 117~122 | 1880년 | 930 | 1010 | 679 | 165 | 1340 | 632 | 1220 | 70 | 173 | 980 | 790 | 36 | 85 | 5326 |
| 132 | 124~132 | 1960년 | 1000 | 1080 | 730 | 175 | 1440 | 674 | 1320 | 75 | 185 | 1060 | 860 | 38 | 90 | 6244 |
선택 및 문의 안내
1단계: 실제 앵커 체인 직경에 따라 GB/T 3844-2000 롤러 바/롤러 레버 유형 및 공칭 직경 44-132를 확인합니다.
2단계: 체인 스토퍼 높이와 체인 라인 정렬을 확인할 수 있도록 용기 설치 위치, 윈들러스-호스 파이프 배열, 체인 진입 각도 및 체인 출구 각도를 제공합니다.
3단계: 앵커 체인 등급, 체인 최소 절단 하중 및 분류 요구 사항을 확인합니다. 80% 체인 최소 절단 하중의 제공된 설계 기준은 선박 설계 및 등급 승인 범위에 대해 검증되어야 합니다.
4단계: 단조 합금강 스토퍼 바/게이트 바, 측벽 플레이트, 본체, 샤프트, 롤러 및 기타 재료 추적성 요구 사항에 대한 재료 요구 사항을 확인합니다.
5단계: 표면 처리, NDE 검사 범위, 윤활 요구 사항, 제조업체 인증서 또는 등급 인증서 요구 사항, 수량, 배송 목적지 및 필요한 배송 시간을 확인합니다.
6단계: 체인 스토퍼가 수리 또는 개조 프로젝트용인 경우 GA 도면, 설치 도면, 참조 사진 또는 교체 샘플 정보를 제공하십시오.
구조
데크 장착형 체인 스토퍼 본체 | 롤러바/롤러레버 배치 | 단조 합금강 스토퍼 바/게이트 바 | 강화된 측벽 플레이트 | 체인 휠 / 롤러 | 윤활 샤프트 | 체인 홀딩 인터페이스 | 장착 베이스 | 프로젝트별 코팅
앵커 체인 고정, 제작 및 엔지니어링 장점
- 국부적인 체인 힘이 집중되는 체인 접촉 유지 지점에는 단조 합금강 스토퍼 바/게이트 바가 선택됩니다.
- 스토퍼 바 주변의 측벽 플레이트가 강화되어 지지력이 윈들러스에 의해 전달되는 대신 스토퍼 구조를 통해 전달될 수 있습니다.
- 롤러/바 배열은 스토퍼가 열리거나 풀릴 때 체인 움직임을 안내하는 데 도움이 되며, 윤활 샤프트는 유연한 체인 휠/롤러 회전을 지원합니다.
- 체인 스토퍼 높이는 체인 링크가 스토퍼 바와 정확하게 만나고 비정상적인 측면 하중을 줄이는 데 도움이 되도록 실제 설치 위치 및 체인 입구/출구 각도와 일치해야 합니다.
- 제공된 강도 기준은 앵커 체인 최소 절단 하중의 80%입니다. 최종 선택은 앵커 체인 등급, 선박 배치, 데크 기초 및 선급 승인 요구 사항을 확인해야 합니다.
- 에폭시 숍 프라이머를 사용한 Sa 2.5 블라스팅은 기준 부식 방지 장치로 사용될 수 있으며, 최종 코팅은 용기 도장 사양 또는 고객 요구 사항을 따릅니다.
- NDE 검사 및 재료 추적성은 특히 단조, 용접, 주조 및 하중 전달 영역의 경우 프로젝트 요구 사항에 따라 조정될 수 있습니다.
맞춤 속성
- 표준: GB/T 3844-2000 → 선박 도면 또는 조달 사양에서 이 표준 체인 스토퍼 유형을 요구할 때 사용됩니다.
- 유형: 롤러 바/롤러 레버 유형 → 앵커 체인 고정 및 앵커 체인 라인의 윈들러스 하중 감소에 적합합니다.
- 호칭 직경: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → 실제 체인 직경에 따라 선택됩니다.
- 체인 크기: 42–132 mm → 제공된 테이블 기준; 체인 크기가 작을수록 별도의 설계 또는 기타 표준 확인이 필요합니다.
- 설계 강도 기준: 앵커 체인 최소 파단 하중의 80% → 체인 등급 및 분류 승인을 통해 확인되는 선택 참조; 제품 SWL로 기록되지 않았습니다.
- 스토퍼 바 재질: 단조 합금강 → 높은 체인 당김에 저항하는 게이트/바 부품에 지정됩니다.
- 측벽 플레이트 보강: 스토퍼 부분 강화 → 체인 고정 지점 주변의 구조적 지지력을 향상시킵니다.
- 설치 데이터: 용기 위치 및 체인 입구/출구 각도 필요 → 체인 스토퍼 높이 및 체인 라인 형상을 확인하는 데 사용됩니다.
- 재료 옵션: 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철, 단조강 → 생산 전에 최종 부품 재료 등급을 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금, 광택 처리 또는 맞춤형 마감 → 최종 코팅은 프로젝트 사양을 따릅니다.
- 인증서 요구사항 : 프로젝트 요구사항에 따라 가능 → 견적 전 메이커 인증서, 자재 인증서, 등급 인증서 또는 입회 검사를 확인해야 합니다.
작동 방식
앵커 체인이 스토퍼 위치를 통과 → 체인 휠/롤러가 체인 라인을 안내 → 단조 합금강 스토퍼 바/게이트 바가 체인 링크에 맞물림 → 체인 당김이 강화된 측벽 플레이트와 스토퍼 본체를 통해 데크 기초로 전달됨 → 윈들러스 지지 하중이 감소됨 → 작동 중 샤프트 윤활이 유연한 롤러 움직임을 지원
응용
선박 정박 배치 | 앵커 윈들러스 데크 영역 | 윈들러스와 호스 파이프 사이의 체인 스토퍼 | 예측 데크 장비 | 화물선 | 유조선 | 벌크선 | 컨테이너 선박 | 작업선 | 신조 및 수리 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

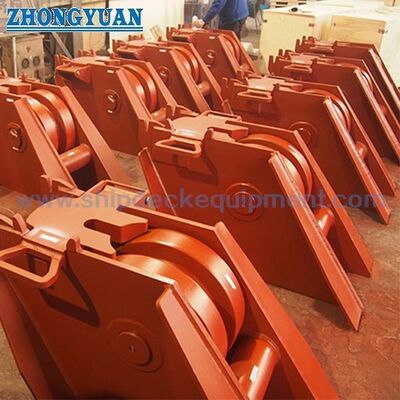

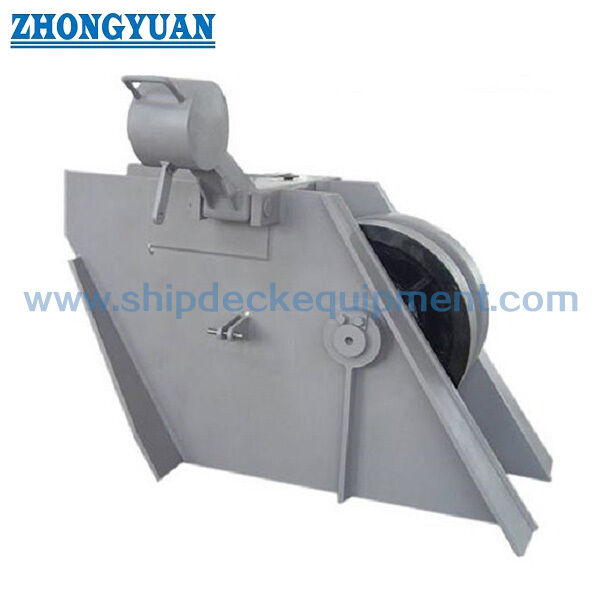

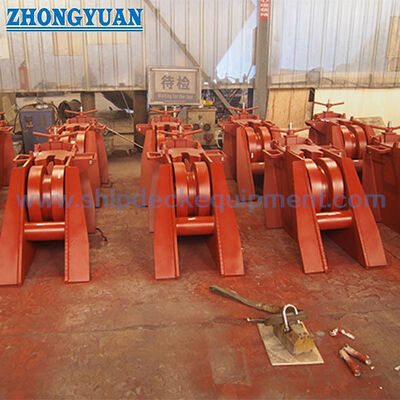

그림 및 사진
FAQ
Q1: 체인 스토퍼 높이를 확인하려면 어떤 정보가 필요합니까?
A1: 선박 설치 위치, 체인 진입 각도, 체인 출구 각도, 윈들러스 및 호스 파이프 관계, 데크 기초 배치 및 실제 체인 직경이 제공되어야 합니다. 이러한 항목은 체인 라인 정렬과 스토퍼 바가 체인 링크와 올바르게 만나는지 여부에 영향을 줍니다.
Q2: 앵커 체인 최소 파단 하중 80%가 제품 SWL인가요?
A2: 아니요. 제공된 설명에 따르면 체인 스토퍼는 앵커 체인 최소 절단 하중의 80%를 기준으로 설계되었습니다. 이는 직접적인 웹페이지 SWL 선언이 아닌 디자인 강점 기반으로 처리되어야 합니다. 최종 선택은 체인 등급, 선박 도면, 데크 기초 및 선급 승인 요구 사항을 확인해야 합니다.
Q3: 단조 합금강 스토퍼 바와 강화된 측벽 플레이트를 사용하는 이유는 무엇입니까?
A3: 스토퍼 바/게이트 바는 체인 접촉을 유지하는 중요한 구성 요소이므로 단조 합금강을 사용하여 고하중 접촉 영역의 강도를 지원합니다. 측벽 플레이트는 스토퍼 위치 주위에 강화되어 앵커 체인이 체인 스토퍼 본체와 데크 기초를 통해 당겨지는 것을 전달하는 데 도움이 됩니다.
