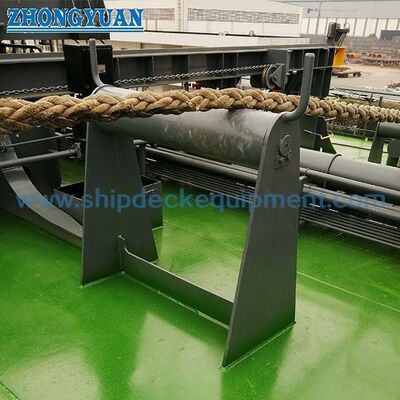

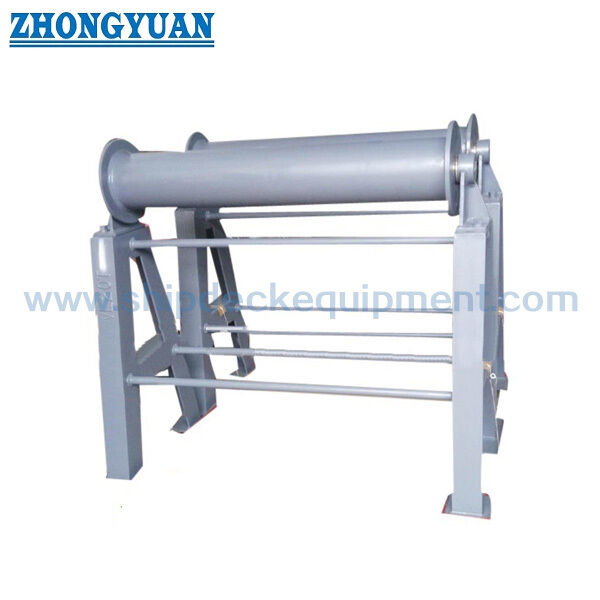

중부 갑 내부 수평 롤러 페어리드 CB/T 435 B형 선박 매킹 로프 지원

미드 데크 내부 수평 롤러 페어리드 | 선박 계류 로프 지지대용 CB/T 435 Type B

제품개요

선내 수평 롤러 도삭기가 장착된 CB/T 435 Type B 데크는 선측 롤러 도삭기와 중간 계류 윈치 사이의 중간 데크 영역에 설치됩니다. 주요 기능은 긴 계류 로프 리드의 중간 지지점 역할을 하는 것입니다. 특히 윈치가 선박 측면에서 멀리 떨어져 있고 데크 배관, 부속품 또는 구조 부재가 윈치와 선박 측면 페어리드 사이에 있는 경우에는 더욱 그렇습니다.

선측에 배치되어 선측 롤러 페어리드와 함께 사용되는 Type A와 달리 Type B는 선내 데크 장착형 서포트 롤러입니다. 계류용 로프가 데크 위로 처지는 것을 방지하고, 로프가 데크 장애물을 통과하는 것을 보조하며, 로프 리드를 수직 방향으로 조정할 수 있습니다. 롤러 베어링 배열에는 원활한 회전을 위한 윤활유 홈이 포함되어 있습니다. 페어리드 높이가 700mm를 초과하는 경우 가로 바닥 보강재와 브래킷 보강재를 배치하여 안정성을 향상시킬 수 있습니다. 최종 보강 세부사항은 선박 갑판 배치 및 프로젝트 도면에 따라 확인되어야 합니다.

빠른 사양

• 제품 유형: 중앙 갑판 내부 수평 롤러 도삭기 → 선측 롤러 도삭기와 중간 계류 윈치 사이의 중간 지지점.
• 표준 및 유형: CB/T 435-2005 유형 B → 내부 데크 장착 배열, 유형 A 선박측 배열과 다릅니다.
• 공칭 롤러 직경: 200mm 및 250mm → 다양한 계류 하중 및 로프 리드 배열을 위한 두 가지 표준 롤러 크기.
• 제공된 SWL 테이블 값: 100kN 및 210kN → 선택은 선박 계류 배열, 로프 리드 각도, 데크 구조 및 클래스 요구 사항을 확인해야 합니다.
• 길이 옵션: 제공된 테이블의 600 / 800 / 1000 / 1200 mm → 중간 계류 윈치와 선측 롤러 페어리드 사이의 데크 거리를 일치시키는 데 유용합니다.
• 일반적인 중량 기준: 123.5kg 및 197.5kg → 제공된 참고 사항에 따라 L = 800mm 및 H = 1200mm를 기준으로 계산됩니다.
• 롤러 회전: 윤활유 홈이 있는 베어링 설계 → 유연한 회전을 유지하고 작동 중 국부적인 로프 마찰을 줄이는 데 도움이 됩니다.
• 표면 처리: Sa 2.5 블라스팅 + 참조용 1층 에폭시 숍 프라이머 → 지정 시 아연 도금, 광택 처리 또는 맞춤형 표면 처리에 대해 논의할 수 있습니다.

주요 기술 매개변수

.

선택 및 문의 안내

1단계: 내부 수평 롤러 페어리드에 장착된 CB/T 435-2005 유형 B 데크와 공칭 롤러 직경이 200mm 또는 250mm인지 확인합니다.

2단계: 중간 계류 윈치 위치, 선측 롤러 도삭 위치, 로프 경로 높이 및 중간 로프 지지점으로 B형 도삭이 필요한지 여부를 확인합니다.

3단계: L 옵션, 필요한 설치 높이 H, 사용 가능한 중간 데크 공간, 인근 배관/부속품/데크 구조, 높이가 700mm를 초과하는 경우 가로 바닥 및 브래킷 보강이 필요한지 여부를 확인합니다.

4단계: 견적 전 로프 유형, 로프 직경, 계류 하중 기준, 필요한 SWL 검증 및 선급 협회 요구 사항을 확인합니다.

5단계: 재료 요구사항 확인: C-Mn강, 연강, 스테인리스강 또는 기타 프로젝트에 지정된 재료.

6단계: 표면 처리, 수량, 배송지, 소요 배송 시간, 설치 도면 및 가능한 경우 참조 사진을 확인합니다.

구조

중간 데크 장착 베이스 | 내부 수평 롤러 | 롤러 샤프트 및 베어링 배열 | 윤활유 홈 | 프레임 L 바 | 필요한 경우 가로 바닥 보강 | 높이 700mm 초과 시 브라켓 보강 | 프라이머 또는 특정 표면 처리 구입

계류 로프 지지대, 설치 및 엔지니어링 장점

• B형 내부 데크 장착 위치는 중간 계류 윈치와 선측 롤러 페어리드 사이에 중간 로프 지지점을 제공합니다.
• 긴 계류용 로프가 데크 위로 처지는 것을 방지하고 로프가 데크 배관, 의장 부품 또는 구조 부재를 통과해야 할 때 로프를 지지합니다.
• 수평 롤러는 로프가 선측 도삭기 및 선외 롤러 배열에 도달하기 전에 수직 방향의 로프 경로를 교정할 수 있습니다.
• 윤활유 홈이 있는 롤러 베어링 설계는 유연한 회전을 지원하고 PP 로프 및 기타 계류 로프의 미끄럼 마찰을 줄이는 데 도움이 됩니다.
• 설치 높이가 700mm를 초과하는 경우 가로 바닥 보강재와 브래킷 보강재를 배열하여 안정성을 향상시킬 수 있습니다. 최종 배치는 선박 갑판 구조와 일치해야 합니다.
• 갑판 기초, 용접 세부 사항 및 국부 보강은 계류 하중 경로 및 프로젝트 승인 요구 사항에 따라 조선소 또는 설계 사무소에서 확인해야 합니다.
• Type B는 Type A와 구별되어야 합니다. Type A는 선박 측면에 배치되어 선박 측면 롤러 페어리드와 함께 사용되는 반면 Type B는 갑판 지지점으로 선내에 배치됩니다.

맞춤 속성

• 표준: CB/T 435-2005 → B형 미드데크 내부 수평 롤러 페어리드 치수 및 명칭에 대한 참조.
• 유형: B형 내부 데크 장착 → 중간 계류 윈치와 선측 롤러 페어리드 사이의 중간 지지점으로 사용됩니다.
• 공칭 롤러 직경: 200 / 250 mm → 선박 도면, 로프 배열 및 필요한 SWL 기준에 따라 선택하십시오.
• SWL: 제공된 테이블의 100/210kN → 프로젝트 부하 검증 또는 클래스 승인 요구 사항을 대체하지 마십시오.
• 길이: 600 / 800 / 1000 / 1200mm 옵션 → 중간 데크 레이아웃과 윈치와 선측 페어리드 사이의 로프 리드 거리에 따라 선택합니다.
• 재질: C-Mn강, 연강, 스테인리스강 → 최종 등급 및 인증 범위는 주문 요구 사항에 따라 확인됩니다.
• 표면 처리: Sa 2.5 블라스팅 + 참조용 1층 에폭시 숍 프라이머 → 지정 시 아연 도금, 광택 처리 또는 맞춤형 마감 처리 가능.
• 보강: 높이가 700mm를 초과하는 경우 가로 바닥 및 브래킷 보강 → 더 높은 설치의 안정성을 향상시키는 데 사용됩니다.
• 인증서 요구사항 : 프로젝트 요구사항에 따라 가능 → 견적 전 메이커 인증서, 자재 인증서, 클래스 인증서 범위를 확인해야 합니다.

작동 방식

계류 로프는 중간 윈치를 떠난다 → B형 내부 수평 롤러 페어리드는 데크의 긴 로프 스팬을 지지한다 → 롤러 회전은 로프를 안내하고 데크 접촉을 줄인다 → 로프는 필요할 때 데크 배관이나 구조물 위를 가로지른다 → 로프는 선측 롤러 페어리드와 바깥쪽 리드 경로를 향해 계속된다

응용

중간 데크 계류장 | 중간 계류 윈치와 선측 롤러 페어리드 사이의 로프 리드 | 긴 비지지 로프 스팬 배열 | 배관이나 장신구 장애물이 있는 데크 | 수직 로프 각도 보정 | PP 로프 계류 시스템 | 화물선 | 유조선 | 벌크선 | 컨테이너 선박 | 신조 및 교체 프로젝트

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

그림 및 사진

FAQ

Q1: CB/T 435 B형 수평 롤러 도삭기의 기능은 무엇입니까?

A1: B형은 중간 계류 윈치와 선측 롤러 페어리드 사이의 중간 지지점으로 중간 갑판 내부에 설치됩니다. 이는 긴 로프 리드를 지지하고, 로프가 데크에서 떨어지지 않게 하며, 로프가 배관이나 데크 구조물을 가로지르는 데 도움을 줍니다.

Q2: 제공된 SWL을 모든 선박에 직접 사용할 수 있습니까?

A2: 아니요. 제공된 표는 표준 크기에 대한 SWL 값을 제공하지만 최종 선택은 선박 계류 배열, 로프 리드 각도, 데크 보강, 용접 세부 사항 및 선급 승인 요구 사항을 확인해야 합니다.

Q3: 이 애플리케이션에서 Type A와 Type B의 차이점은 무엇입니까?

A3: A형은 선측에 배치되어 선측 롤러 페어리드와 함께 사용됩니다. B형은 중앙갑판 내부에 설치되며 선측 페어리드와 중앙 계류 윈치 사이에서 지지 롤러 역할을 합니다.
