배 매킹을 위한 먼지 덮개와 함께 Cast Steel Single Roller Fairlead. CB/T 3861-2011 Type A
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |

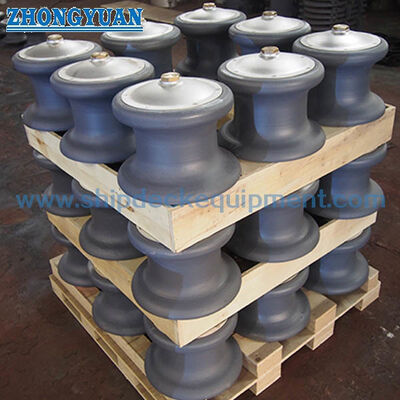

| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 3861-2011 | 유형: | CB/T 3861-2011 양식 A |
|---|---|---|---|
| 롤러 직경: | 100~450mm | 어떤 롤러.: | 단 롤러 |
| 롤러 웨이트: | 9.9~462kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS 등 |
| 강조하다: | 단일 롤러 페어리드 CB/T 3861-2011,CB/T 3861-2011 해양 롤러 페어리드,CCS CB/T 3861-2011 해양 롤러 페어리드 |
||
제품 설명
주철 단일 롤러 페어리드 (방진 커버 포함) 선박 계류용 | CB/T 3861-2011 타입 A
제품 개요
CB/T 3861-2011 타입 A 방진 커버 포함 단일 롤러 페어리드는 베이스가 없는 수직 롤러 하나를 사용하는 선박 계류 로프 안내 장치입니다. 데크 또는 벌워크 계류 지점에서 섬유 로프 또는 강선 로프를 안내하는 데 사용되며, 로프 리드 각도를 제어된 방향으로 변경하고 슬라이딩 접촉을 줄여야 하는 경우에 적합합니다. 계류 레이아웃이 여러 방향에서 로프 안내를 필요로 하는 경우 두 개 또는 세 개의 단일 롤러를 한 그룹으로 배열할 수도 있습니다.
이 페이지는 주철 롤러, 샤프트 및 구리 부싱의 회전 품질, 윤활 상태, 상단 방진 커버의 보호 기능에 중점을 둡니다. 페어리드는 롤러 직경, SWL, 로프 유형, 로프 직경, 설치 위치, 로프 리드 방향, 선박 구조, 표면 처리 및 인증 요구 사항에 따라 선택해야 합니다. 이것은 계류 로프 안내 장치이며 리프팅 장치로 취급해서는 안 됩니다.
빠른 사양
- 표준 및 유형: CB/T 3861-2011 양식 A / 타입 A → 선박 계류 로프 안내용 방진 커버 포함 단일 롤러 페어리드.
- 롤러 직경 범위: 100–450mm → 선박 배치에 따른 소형에서 대형 계류 로프 안내 위치를 포함합니다.
- SWL 범위: 54–617kN → 제품 선택을 위한 공급 페어리드 작업 하중 기준; 로프 파단 하중과 혼동해서는 안 됩니다.
- 참조 로프 범위: 섬유 로프 28–80mm 및 6×37 강선 로프 12.0–44.0mm → 롤러 크기와 로프 직경을 일치시키는 데 도움이 됩니다.
- 롤러 배열: 베이스 없는 단일 롤러 → 로프 경로가 다각도 안내를 필요로 하는 경우 두 개 또는 세 개의 롤러를 그룹으로 사용할 수 있습니다.
- 회전 부품: 주철 롤러, 튼튼한 샤프트, 구리 부싱 및 윤활 인터페이스 → 유연한 회전을 지원하고 로프 마찰을 줄입니다.
- 방진 커버: 롤러 어셈블리 위쪽 보호 커버 → 상단 샤프트 및 부싱 영역이 염수 분무, 먼지 및 부식에 직접 노출되는 것을 줄이는 데 도움이 됩니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머, 아연 도금, 연마 또는 맞춤형 마감 → 최종 코팅은 프로젝트 요구 사항을 따릅니다.
주요 기술 매개변수
CB/T 3861-2011 타입 A 단일 롤러 페어리드 (방진 커버 포함)의 주요 웹사이트 선택 데이터입니다. 치수는 별도 명시가 없는 한 mm 단위입니다.
| 롤러 직경. |
SWL kN |
섬유 로프 직경. |
SWR 직경 6x37(1770Mpa) | D1 | D2 | H | H | d | S | K | K1 |
무게 kg |
|
| 100 | 54 | 28 | 12.0 | 160 | 45 | 128 | 114 | 50 |
3 |
5 | 9.9 | ||
| 150 | 127 | 32 | 16.0 | 240 | 65 | 2l1 | 170 | 75 | g | 7 | 33.8 | ||
| 200 | 191 | 40 | 20.0 | 310 | 85 | 251 | 209 | 95 |
10 |
8 |
68.0 | ||
| 250 | 274 | 45 | 24.0 | 380 | 95 | 298 | 249 | 110 |
4 |
114 | |||
| 300 | 323 | 50 | 28.0 | 440 | 115 | 321 | 270 | 125 |
13 |
10 |
168 | ||
| 350 | 431 | 55 | 34.0 | 500 | 130 | 346 | 293 | 145 | 248 | ||||
| 400 | 559 | 65 | 40.0 | 560 | 145 | 375 | 316 | 160 |
5 |
14 |
12 |
355 | |
| 450 | 617 | 80 | 44.0 | 620 | 160 | 391 | 330 | 175 | 462 | ||||
선택 및 문의 안내
1단계: 선박 계류 배치에 따라 CB/T 3861-2011 양식 A / 타입 A 및 필요한 롤러 직경(100~450mm)을 확인합니다.
2단계: 로프 유형, 섬유 로프 직경 또는 6×37 강선 로프 직경 및 프로젝트 하중 기준을 확인합니다. 설계 검토 없이 로프 파단 하중을 페어리드 SWL로 취급하지 마십시오.
3단계: 로프 리드 방향, 설치 위치 및 사용 가능한 공간을 포함하여 단일 롤러, 2롤러 그룹 또는 3롤러 그룹이 필요한지 확인합니다.
4단계: 롤러, 샤프트, 방진 커버 및 구리 부싱의 재료 요구 사항을 확인합니다. 최종 재료 등급 및 추적성은 주문 사양을 따라야 합니다.
5단계: 표면 처리 확인: Sa 2.5 블라스팅 + 에폭시 샵 프라이머, 아연 도금 마감, 연마 스테인리스 스틸 표면 또는 기타 지정된 코팅 시스템.
6단계: 견적 전 인증 범위 확인: 제작사 인증서, 재료 인증서, 선급 인증서, 입회 검사 또는 기타 프로젝트별 검사 요구 사항.
7단계: 수량, 선박 유형, 설치 도면 또는 참조 사진, 배송지 및 필요한 배송 시간을 제공합니다.
구조
상단 방진 커버 | 주철 롤러 | 수직 샤프트 | 구리 부싱 | 윤활 인터페이스 | 부드러운 로프 접촉 반경 | 베이스 없는 단일 롤러 | 프로젝트별 장착 배열
주조, 샤프트 및 윤활 장점
- 주철 롤러 구조는 제어된 주조 품질, 치수 정확도 및 계류 로프 안내를 위한 부드러운 로프 접촉 표면에 중점을 둡니다.
- 롤러는 샤프트와 구리 부싱 주위에서 자유롭게 회전해야 합니다. 유연한 회전은 로프 접촉 영역의 슬라이딩 마찰을 줄이고 계류 작업 중 로프 표면 마모를 제한하는 데 도움이 됩니다.
- 샤프트 강도, 부싱 간극 및 샤프트-부싱 맞춤은 로프 리드 각도 변화 하에서 안정적인 회전에 중요합니다. 최종 샤프트 및 부싱 세부 사항은 프로젝트 도면 또는 표준 요구 사항에 따라 확인해야 합니다.
- 주문 요구 사항에 따라 지정된 구리 합금 부싱을 공급할 수 있으며, 윤활이 적절하게 적용될 때 안정적인 베어링 접촉과 실용적인 유지 보수 접근을 유지하는 데 도움이 됩니다.
- 상단 방진 커버는 상부 회전 영역으로의 직접적인 염수 분무, 빗물, 먼지 및 갑판 오염 물질의 유입을 줄이는 데 도움이 되어 부식 저항성을 높이고 유지 보수 간격을 연장합니다.
- 서비스 중 윤활 상태를 유지해야 합니다. 적절한 그리스 주입은 롤러 고착을 방지하고 회전하지 않는 롤러로 인한 로프 손상 위험을 줄이는 데 도움이 됩니다.
- 베이스 없는 단일 롤러 설계는 조선소 또는 설계자가 계류 로프 경로가 여러 방향에서 안내를 필요로 하는 경우 두 개 또는 세 개의 장치를 하나의 배열로 결합할 수 있도록 합니다.
사용자 정의 속성
- 표준: CB/T 3861-2011 → 선박 도면 또는 조선소 사양이 CB/T 3861 타입 A 롤러 페어리드 치수를 요구하는 경우 사용됩니다.
- 유형: 양식 A / 타입 A → 상단 방진 커버가 있고 베이스가 없는 단일 롤러 페어리드.
- 롤러 번호: 단일 롤러 → 로프 리드 방향에 따라 단독으로 사용하거나 두 개 또는 세 개의 롤러와 결합하여 사용할 수 있습니다.
- 롤러 직경: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450mm → 로프 직경, SWL 및 설치 공간에 따라 선택합니다.
- SWL: 54–617kN → 페어리드 선택을 위한 공급 작업 하중 값; 로프 MBL, 시험 하중 및 프로젝트 안전 계수는 별도로 처리해야 합니다.
- 재료: 연강, C-Mn강, 스테인리스강, 주철 또는 연성 철 → 롤러, 샤프트, 부싱 및 커버의 최종 재료 등급은 생산 전에 확인해야 합니다.
- 구리 부싱: 프로젝트 사양에 따라 사용 가능 → 재료 등급, 홈 설계 및 윤활 세부 사항은 검사가 필요한 경우 확인해야 합니다.
- 방진 커버: 롤러 어셈블리용 상단 커버 → 상단 샤프트 및 부싱 영역을 해양 환경 노출로부터 보호하는 데 도움이 됩니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 1층, 아연 도금, 연마 또는 맞춤형 처리 → 최종 마감은 선박 도장 또는 부식 방지 요구 사항을 따릅니다.
- 맞춤화: 가능 → 비표준 재료, 코팅, 검사 또는 도면 조정은 프로젝트 및 선급 요구 사항에 따라 검토해야 합니다.
작동 방식
계류 로프가 페어리드에 접근 → 로프가 부드럽게 회전하는 롤러에 접촉 → 롤러가 샤프트와 구리 부싱 주위에서 회전 → 윤활이 샤프트-부싱 마찰을 줄임 → 방진 커버가 상부 회전 영역을 보호 → 로프 방향이 로프 표면 마모 감소와 함께 안내됨
응용 분야
선박 계류 스테이션 | 데크 로프 안내 | 벌워크 로프 리드 배열 | 예인선 | 작업선 | 화물선 | 유조선 | 벌크 캐리어 | 신조 프로젝트 | 수리 및 교체 프로젝트
인증 및 장점
인증은 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.
도면 및 사진
자주 묻는 질문
Q1: 올바른 롤러 직경은 어떻게 선택해야 합니까?
A1: 로프 유형, 로프 직경, SWL 요구 사항, 로프 리드 방향, 설치 공간 및 선박 계류 배치 도면에 따라 롤러 직경을 선택합니다. 그룹화된 배열의 경우 각 롤러의 상대 위치도 확인해야 합니다.
Q2: 샤프트, 구리 부싱 및 윤활이 중요한 이유는 무엇입니까?
A2: 이 부품들은 로프 접촉 하에서 롤러가 자유롭게 회전하는지에 영향을 미칩니다. 잘 맞춰진 샤프트와 구리 부싱에 적절한 윤활을 하면 슬라이딩 마찰을 줄이고 계류 로프 표면을 보호하며 작동 중 롤러 고착 위험을 낮출 수 있습니다.
Q3: 이 페어리드와 함께 선급 인증서를 공급받을 수 있습니까?
A3: 선급 인증서 또는 입회 검사는 주문 범위 및 프로젝트 요구 사항에 따라 준비될 수 있습니다. 필요한 선급 협회, 재료 추적성, 검사 항목 및 인증서 유형은 견적 전에 확인해야 합니다.
