100–800mm 광폭 이중 비트 계류 볼라드 | GB/T 554-2008 A형 선박 계류용
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | GB554-2008 유형 A | 재료: | C-Mn강, 스테인레스강도 쇄빙선용 특수강 공급 가능 |
|---|---|---|---|
| 공칭 직경: | 100~800mm | 무게: | 19~3071kg |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | SWL 범위: | SWL 범위: 29KN- 981KN |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | ||
| 강조하다: | GB/T 554-2008 선박 계류 볼라드,유형 A 선박 계류 볼라드,GB/T 554-2008 해양 계류 볼라드 |
||
제품 설명
100~800mm 광폭 이중 비트 계류 볼라드 | GB/T 554-2008 A형 선박 계류용
제품 개요
GB/T 554-2008 A형 광폭 이중 비트 계류 볼라드는 선박 갑판에 계류 라인을 고정하는 데 사용되는 갑판 용접형 선박 계류 설비입니다. 이 A형 구성은 넓은 베이스에 두 개의 수직 비트를 사용하여 볼라드 주위로 계류 라인을 감을 수 있으며, 베이스는 계류 반응력을 용접된 갑판 구조로 전달합니다.
강철 구조물 제작 시, 비트는 강철 파이프 또는 강철 판을 파이프로 말아 용접하여 제작할 수 있습니다. 파이프와 베이스 접합부 및 갑판 용접 인터페이스는 프로젝트 도면에 따라 베벨 홈과 깊은 용입 용접으로 준비해야 합니다. 용접 이음매와 로프 접촉부는 작동 중 계류 로프 손상 위험을 줄이기 위해 연마하고 매끄럽게 다듬어야 합니다.
빠른 사양
• 제품 유형: 광폭 이중 비트 계류 볼라드 → 선박 갑판 계류 설비를 위한 갑판 용접 계류 지점.
• 표준 및 유형: GB/T 554-2008 A형 → A형 광폭 볼라드 치수, SWL 범위 및 표준 지정에 대한 참조.
• 공칭 직경 범위: 100~800mm → 소형 갑판 설비부터 대형 선박 계류 위치까지 포함.
• 표준 SWL 범위: 29~981kN → 선박 계류 계산, 로프 배열 및 프로젝트 도면에 따라 선택; 로프 파단 하중과 혼동하지 마십시오.
• 구조: 제작 강철 파이프 또는 압연 강철 판 파이프 → 파이프 이음매 및 로프 접촉부는 용접 후 매끄럽게 다듬어야 합니다.
• 베이스 형태: 광폭 용접 베이스 → 갑판 보강, 용접 세부 사항 및 라인 리드 각도는 생산 및 설치 전에 확인해야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 1회 도장 (참조) → 최종 코팅, 아연 도금, 연마 스테인리스강 또는 기타 마감은 프로젝트 요구 사항에 따릅니다.
• 대략적인 무게 범위: 19~3,071kg → 취급, 조선소 설치 계획, 포장 및 운송 견적에 유용합니다.
주요 기술 매개변수
GB/T 554-2008 A형 광폭 이중 비트 계류 볼라드의 주요 웹페이지 매개변수입니다. 치수는 별도 명시되지 않는 한 mm 단위입니다. 이 표는 웹사이트 선택을 위해 단순화되었으며, 상세 제작 치수 및 용접 세부 사항은 공식 표준 도면 및 프로젝트 승인 설치 도면을 참조해야 합니다.
|
공칭 직경 (mm) |
표준 SWL (kN) |
비트 D / D1 (mm) |
높이 H / H1 (mm) |
광폭 베이스 A × B × L (mm) |
대략적인 무게 (kg) |
|---|---|---|---|---|---|
| 100 | 29 | 114 / 145 | 196 / 150 | 250 × 165 × 415 | 19 |
| 125 | 39 | 140 / 180 | 246 / 190 | 315 × 195 × 540 | 29 |
| 160 | 49 | 168 / 210 | 316 / 250 | 400 × 225 × 670 | 45 |
| 200 | 78 | 219 / 270 | 378 / 300 | 500 × 290 × 860 | 80 |
| 250 | 118 | 273 / 335 | 470 / 380 | 630 × 360 × 1,065 | 141 |
| 315 | 196 | 325 / 390 | 597 / 480 | 800 × 430 × 1,300 | 264 |
| 355 | 255 | 351 / 420 | 663 / 530 | 890 × 480 × 1,475 | 358 |
| 400 | 314 | 402 / 480 | 749 / 600 | 1,000 × 550 × 1,630 | 499 |
| 450 | 382 | 450 / 545 | 841 / 680 | 1,130 × 620 × 1,840 | 680 |
| 500 | 451 | 508 / 610 | 928 / 750 | 1,250 × 690 × 2,040 | 911 |
| 560 | 549 | 560 / 670 | 1,025 / 830 | 1,380 × 750 × 2,240 | 1208 |
| 630 | 686 | 610 / 730 | 1,152 / 940 | 1,570 × 820 × 2,510 | 1601 |
| 710 | 804 | 712 / 840 | 1,291 / 1,050 | 1,750 × 960 × 2,840 | 2252 |
| 800 | 981 | 813 / 940 | 1,480 / 1,200 | 2,000 × 1,100 × 3,240 | 3071 |
선택 및 문의 가이드
1단계: GB/T 554-2008 A형 광폭 이중 비트 계류 볼라드 및 100~800mm 공칭 직경 확인.
2단계: 필요한 표준 SWL, 계류 라인 방향, 로프 크기, 라인 리드 각도 및 비트 주위의 감기 배열 확인.
3단계: 설치 위치, 갑판 보강, 베벨 홈 요구 사항, 파이프-베이스 용접 세부 사항 및 조선소 용접 책임 확인.
4단계: 재료 요구 사항 확인: 저온/빙급 적용을 위한 C-Mn 강철, 스테인리스강 또는 특수 강철 (지정된 경우).
5단계: 표면 처리 확인: 샵 프라이머, 완전 해양 코팅 시스템, 아연 도금 마감, 연마 스테인리스강 또는 고객 지정 마감.
6단계: 견적 전 인증 범위 확인: 제작사 인증서, 재료 인증서, 선급 인증서, 용접 검사 또는 프로젝트 요구 사항에 따른 입회 검사.
7단계: 수량, 적용 선박 유형, 배송지, 필요한 배송 시간, GA 도면, 갑판 설치 도면 또는 가능한 경우 참조 사진 제공.
구조
두 개의 수직 강철 파이프 비트 | 광폭 용접 베이스 플레이트 | 비트 캡 / 커버 플레이트 | 크기에 따른 보강재 | 베벨 처리된 파이프-베이스 용접 조인트 | 갑판 용접 인터페이스 | 연마된 매끄러운 로프 접촉 표면 | 샵 프라이머 또는 지정된 최종 코팅
제작, 용접 및 엔지니어링 장점
• A형 광폭 베이스 설계는 삽입형 또는 단순 볼라드 배열보다 더 넓은 갑판 접촉 면적을 제공하여 조선소가 계류력을 보강된 갑판 구조로 전달하는 데 도움이 됩니다.
• 제작 강철 파이프 또는 압연 강철 판 파이프 구조는 제어된 용접, 치수 조정 및 프로젝트별 재료 선택에 적합합니다.
• 파이프-베이스 조인트는 프로젝트 도면에 따라 베벨 홈과 깊은 용입 용접으로 준비될 수 있으며, 주요 하중 전달 영역에서 더 강한 용접 연속성을 지원합니다.
• 종방향 파이프 이음매, 캡 가장자리 및 외부 로프 접촉부는 제작 후 연마하고 매끄럽게 다듬어 계류 로프와의 날카로운 국부 접촉을 줄여야 합니다.
• 100~800mm의 표준 크기 범위는 조선소가 볼라드 크기를 선박 계류 배치, SWL 요구 사항, 갑판 공간 및 취급 무게에 맞출 수 있도록 합니다.
• GB/T 554-2008 표준 정보는 조달 중 재료 확인, 제작 검사, 외관 검사, 마킹 및 부식 방지 계획도 지원합니다.
• 등급이 있는 신조 또는 교체 프로젝트의 경우, 생산 전에 재료 추적성, 용접 절차, 검사 범위 및 갑판 보강을 확인해야 합니다.
사용자 정의 속성
• 표준: GB/T 554-2008 → 조선소 또는 선주 사양이 중국 표준 해양 계류 볼라드를 요구할 때 사용됩니다.
• 유형: A형 광폭 이중 비트 → 넓은 베이스 면적이 필요한 갑판 용접 계류 스테이션에 적합합니다.
• 공칭 직경: 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 mm → SWL, 선박 도면 및 설치 공간에 따라 선택.
• 표준 SWL: 29~981 kN → 공급된 표준 표의 볼라드 안전 작업 하중으로 취급해야 하며, 로프 파단 하중이 아닙니다.
• 구조: 강철 파이프 또는 압연 강철 판 파이프 용접 조립체 → 최종 파이프 출처 및 이음매 처리는 생산 전에 확인해야 합니다.
• 용접 요구 사항: 지정된 대로 베벨 준비 및 깊은 용입 용접 → 파이프-베이스 용접 및 갑판 용접 세부 사항은 프로젝트 도면 및 WPS를 따라야 합니다.
• 로프 보호: 연마된 매끄러운 용접 이음매 및 접촉 표면 → 볼라드 본체 및 캡 영역에서의 로프 마모를 줄이는 데 도움이 됩니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 (참조) → 최종 코팅 또는 아연 도금은 선박 도장 사양을 따릅니다.
• 인증 요구 사항: 주문 범위에 따라 가능 → 선급 승인, 입회 검사 및 재료 인증서는 견적 전에 확인해야 합니다.
작동 방식
계류 라인이 갑판 볼라드에 접근 → 계류 배열에 따라 두 개의 비트 주위로 로프를 감음 → 하중이 비트에서 광폭 용접 베이스로 전달됨 → 갑판 용접 및 보강된 갑판 구조가 계류 반응력을 지탱함 → 프로젝트 요구 사항에 따라 검사 및 최종 코팅 완료
응용 분야
화물선 | 유조선 | 벌크 캐리어 | 컨테이너선 | 예인선 | 바지선 | 작업선 | 선박 갑판 계류 스테이션 | 신조 프로젝트 | 교체 및 수리 프로젝트
인증 및 장점
인증은 프로젝트 요구 사항, 검사 범위, 재료 추적성, 용접 요구 사항 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

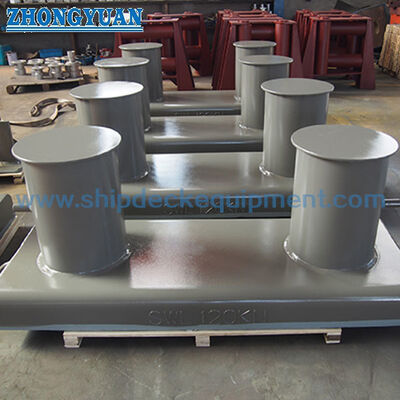

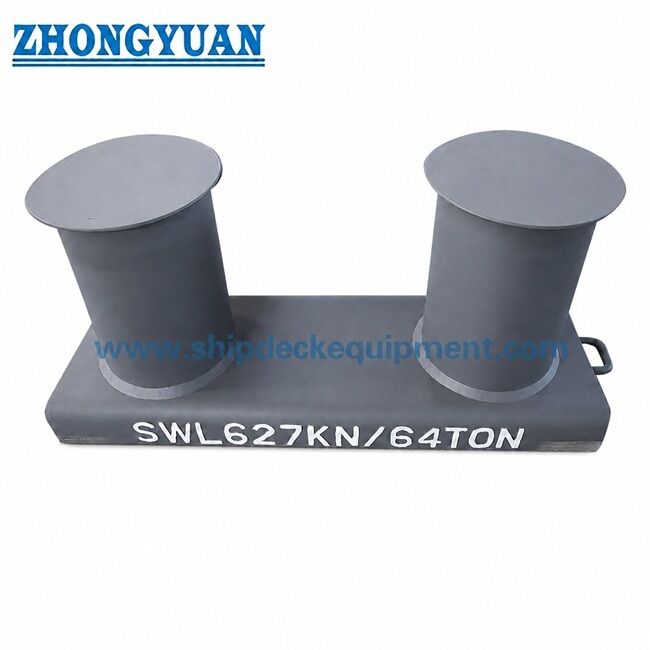

도면 및 사진
자주 묻는 질문
Q1: 올바른 GB/T 554 A형 볼라드 크기는 어떻게 선택해야 합니까?
A1: 필요한 볼라드 SWL, 선박 계류 배열, 로프 크기, 라인 리드 각도, 갑판 공간 및 조선소 설치 도면에 따라 공칭 직경을 선택하십시오. 갑판 보강 및 용접 세부 사항은 선박 설계자 또는 조선소에서 확인해야 합니다.
Q2: 이 A형 볼라드를 표준 강철 파이프 대신 압연 강철 판 파이프로 제작할 수 있습니까?
A2: 예, 프로젝트 사양에서 허용하는 경우 논의할 수 있습니다. 파이프는 강철 파이프 또는 강철 판을 파이프로 말아 용접하여 만들 수 있지만, 종방향 이음매와 로프 접촉부는 매끄럽게 다듬어야 하며, 생산 전에 재료/용접 승인을 확인해야 합니다.
Q3: 표의 SWL은 로프 파단 하중과 동일합니까?
A3: 아닙니다. 표의 SWL은 계류 선택에 사용되는 볼라드 안전 작업 하중입니다. 프로젝트 사양이 관계를 명확하게 정의하지 않는 한 로프 MBL, 계류 라인 설계 하중, 시험 하중 및 갑판 구조 설계는 볼라드 SWL과 혼동해서는 안 됩니다.
