GB/T 554-2008 Type A 선박 와이드 베이스 Double Bitts 계류 볼라드 선박 계류 장비
제품 상세 정보:
원래 장소: | 중국 |
브랜드 이름: | Zhongyuan |
인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
최소 주문 수량: | 1 |
---|---|
가격: | As per quotation |
포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
배달 시간: | 제안에 따라 |
지불 조건: | TT, L/C 등 |
공급 능력: | 고객의 요구를 충족 |
상세 정보 |
|||
기술 표준: | GB554-2008 | 재료: | C-마킨 강철, 스테인레스 강이 또한 쇄빙기를 위한 특별한 강철을 공급할 수 있습니다 |
---|---|---|---|
호칭 지름: | 100 내지 800 밀리미터 | 중량: | 19 내지 3071 킬로그램 |
표면 처리: | 에폭시 숍 프라이머의 S2.5 + 하나의 층, 이용 가능한 직류 전기로 자극된, 닦은, 주문 제작된 표면 처리에 분사기로 닦기. | SWL은 이릅니다: | SWL 범위 : 29KN- 981KN |
등급 확인서: | CCS, NK, BV, 아BS, DNV-GL, LR, KR, 국세청, RS 등 | ||
하이 라이트: | GB/T 554-2008 선박 계류 볼라드,유형 A 선박 계류 볼라드,GB/T 554-2008 해양 계류 볼라드 |
제품 설명

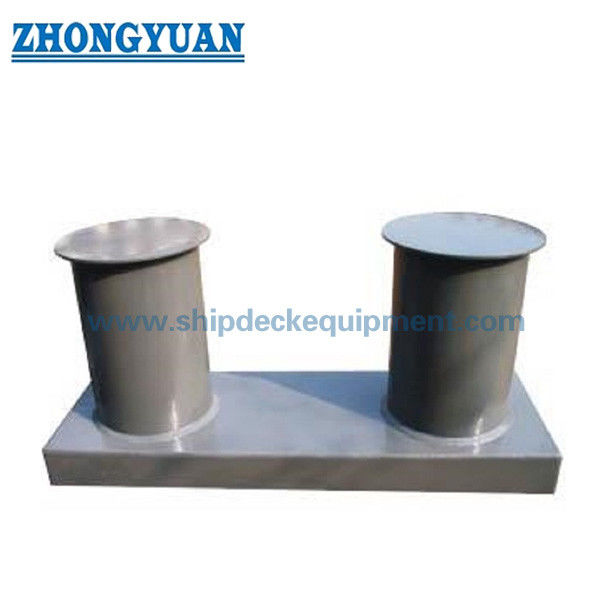

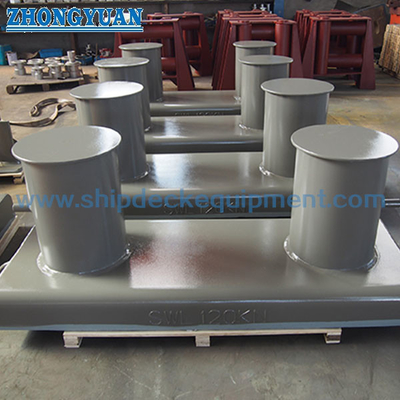

GB/T 554-2008 종류 A 배 넓은 베이스 두배는 계류용 볼라드 배 계류설비를 빗츠
기술 :
GB/T 554-2008 종류 A 볼라드는 토대와 보통 두배 계주 볼라드입니다. 우리는 또한 다른 유형의 표준 GB/T 554-96bollards를 공급합니다 : 비가 삽입했고 C 단순한 볼라드를 타이핑한 형태, 형태 D 단교배 볼라드, E형 배반 볼라드. GB/T10106-88 볼라드, DIN82607-1995 볼라드, CVI-볼라드, 플랫폼 볼라드 기타 등등과 같은 다른 유형의 볼라드는 이용 가능합니다.
주요 기술 명세서 :
- 기술 표준 : GB554-2008 ;
- 재료 : C-마킨 강철, 스테인레스 강이 또한 쇄빙기를 위한 특별한 강철을 공급할 수 있습니다.
- 공칭 직경 :100 내지 800 밀리미터 ;
- 중량 : 19 내지 3071 킬로그램 ;
- 표면 처리 : 에폭시 숍 프라이머, 거울 또는 진의 S2.5 + 하나의 층에 이용 가능한 닦은, 닦은, 직류 전기로 자극된, 주문 제작된 표면 처리를 분사기로 닦기.
- SWL 범위 : 29KN- 981KN.
- 등급 확인서 :CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, Etc.
주요 기술적인 매개 변수 :
명목상 Dia. |
SWL 나트 |
파일 차원 | ||||||||||||||||
D | D1 | h1 | h2 | H | H1 |
T ≥ |
t1 ≥ |
t2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | L 2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | L 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
명목상 Dia. | 지하층 |
중량 킬로그램 |
||||||||||||||||
A | 비 |
H ≥ |
L | L | R |
t3 ≥ |
경화제 | K | ||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1.8 | 18×l60 | 911 | |||||||||
560 | L 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
참조 :집단은 충분한 H 기지국 높이에따르면 산정됩니다. |
GB/T 554-2008 종류 A 배 넓은 베이스 두배을 그린 그림은 계류용 볼라드 배 계류설비를 빗츠
