150–350mm 크로스 비트 볼라드 | 선박 갑판용 십자형 계류 볼라드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
| 문서: | Marine Cross Bitt Bollard G...88.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 기술 표준: | GB 10106-88 & JIS F2804-76 | 공칭 직경: | 150 ~ 350mm |
|---|---|---|---|
| 유형: | 타입 A & 유형 b | 재료: | 연강 ; 스테인레스 강 |
| 무게: | 31 ~ 204kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | 십자 모양 보러드 선박 매킹 장비,GB 10106 선박 매킹 장비 |
||
제품 설명

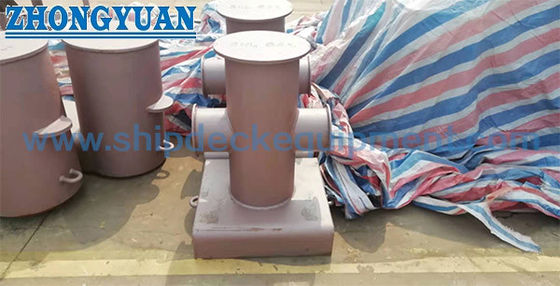

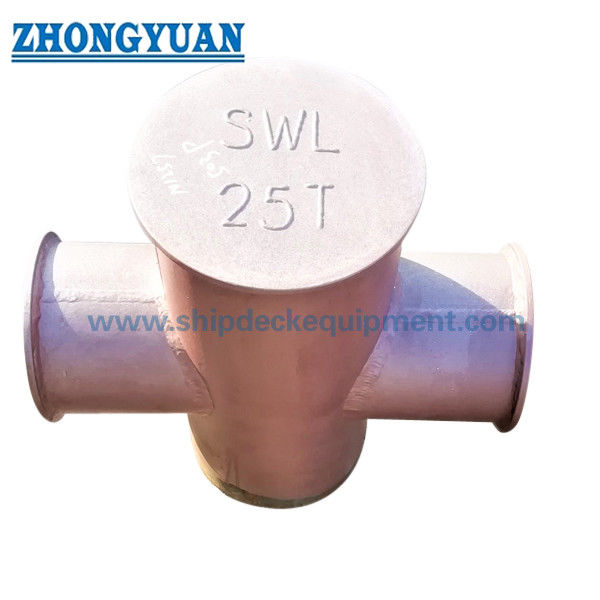

150~350mm 크로스 비트 볼러드
제품 개요
크로스 비트 볼라드는 선박의 매킹 라인을 고정하는 데 사용되는 갑판 매킹 피팅입니다.
단일 크로스 비트 십자 모양 보러드는 GB10106-88에 따라 설계 및 제조되며 철선과 합성 섬유 로프 모두에 대한 신뢰할 수있는 매킹 포인트를 제공합니다.
그들은 강하고 안정적인 매킹 포인트를 제공 하 고, 모두 철 철 로프 및 합성 섬유 로프 해양 환경에서.
빠른 사양
명목 지름: 150~350mm → 보러드 크기와 부하량을 정의합니다.
부식 부하: 117~686 kN → 최대의 매킹 강도를 정의합니다.
적용 가능한 로프: 철선 및 섬유 로프 → 호환성을 보장합니다
타입: 타입 A / 타입 B → 설치 방법을 정의합니다.
재료: 온화 스틸 / 스테인리스 스틸 → 강도와 부식 저항성을 제공합니다
무게: 31~204 kg → 취급 및 설치 요구 사항을 정의합니다.
표준: GB10106-88 / JIS F2804-76
표면 처리: Sa2.5 + 코팅 → 부식 저항성을 향상시킵니다.
설치: 용접 된 기본 → 구조 안정성 확보
주요 기술 매개 변수
| 명목 다이아 |
맥스 파기 부하 적용 가능 와이어 KN (tf) |
철선 로프 |
합성 섬유 로프 |
Hmp 로프 |
H | B | h | D | D1 | D2 | D3 | d |
무게 A & B 타입 (kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225 ((26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382 ((39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549 ((56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686 ((70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
선택 가이드
1단계 ‧ 명목 직경 → 150∼350mm를 선택
2단계 断裂負荷 → 117 断686 kN의 필요 강도를 확인
3단계 로프 타입 → 철선 또는 섬유 로프를 선택
단계 4 타입 → 타입 A (데크 용접) 또는 타입 B (바닥 용접) 를 선택
단계 5 설치를 확인합니다
단계 6 재료 선택 → 가벼운 강철 또는 스테인리스 강철
구조 및 구성 요소
팔을 맞춘다. 수직 기둥. 기판.
사용자 지정 속성
지름: 150~350mm → 크기를 정의합니다
부하 용량: 최대 686 kN → 매킹 강도를 정의합니다
로프 호환성: 와이어 & 파이버 → 다목적 사용
설치: 용접 → 구조 안정성
재료: 강철 / 스테인리스 → 내구성
표면: 코팅 또는 닦은 → 부식 저항성
표준: GB10106 → 준수
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
사용자 지정 구성 및 문의 가이드
배의 종류, 필요한 부하, 로프 종류 및 설치 선호도를 알려주세요.
어떻게 작동 합니까?
매킹 라인은 비트의 가로 팔을 둘러싸고 있으며, 로프를 안전하게 고정 할 수 있습니다. 십자가 모양의 디자인은 안전한 매킹을 보장하기 위해 부담을 균등하게 분배합니다.
신청서
항구에 잠수하고, 항구에 잠수하고, 해상선에 잠수하고, 호박에 잠수하고,
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서; 간단한 구조, 높은 강도, 신뢰할 수있는 매킹 성능, 쉬운 설치.
그림 & 사진
전체 배열 그림. 설치 세부 사항. 제품 사진.
주문
MOQ: 1 단위. 배달시간: 30~60일. 사용자 정의: 가능합니다.
FAQ
Q1: A 타입과 B 타입의 크로스 비트 보러드 사이의 차이점은 무엇입니까?
A:
- A형
→ 선박 갑판 에 직접 가접
→ 보다 간단한 설치
→ 표준 갑판 구조에 적합 - B형
→ 갑판 의 선반 이나 기초판 에 용접
→ 추가적인 구조적 지원
→ 더 높은 부하 요구 사항 또는 강화 된 갑판 영역에 적합
Q2: 어떤 설치 조건에서 A형 대신 B형이 필요합니까?
A: B형은 일반적으로 더 큰 부하가 발생하거나 구조 안전성을 보장하기 위해 갑판이 라이너 또는 베이스 플레이트를 통해 강화되어야 할 때 사용됩니다.
Q3: 올바른 크기의 크기를 어떻게 선택할 수 있습니까?
A:
선택은 다음의 지침을 따라 요구되는 매킹 부하 (kN) 와 로프 지름에 기초해야 합니다.
- 1단계 ‧ 매킹 부하를 결정
→ 필요한 매킹 부하와 로프 지름에 따라 볼러드 크기를 선택하십시오. - 롤라드 파기 부하는 최대 예상 매킹 힘, 일반적으로 1.5 ∼ 2 범위에서 충분한 안전 간격을 가지고 선택되어야 합니다.0 설계 조건 및 분류 사회 요구 사항에 따라.
- 2단계 짝이 연결된 로프 지름
→ bollard 크기가 호환되는지 확인:- 철선 로프 지름
- 합성섬유 로프 지름
- 3단계: 명목 지름 선택
전형적인 참조:- 150~200mm → 작은 배
- 200~300mm → 중형 선박
- 300~350mm → 큰 배
- 단계 4 설치 유형 확인
→ A형 (직접 용접) 또는 B형 (강화 기판)
