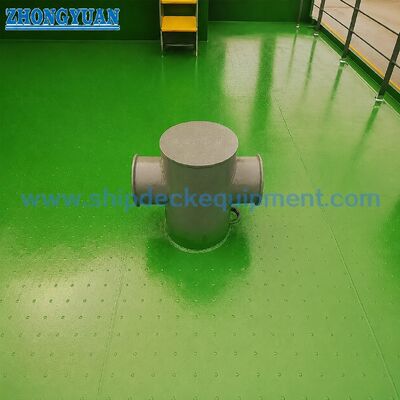

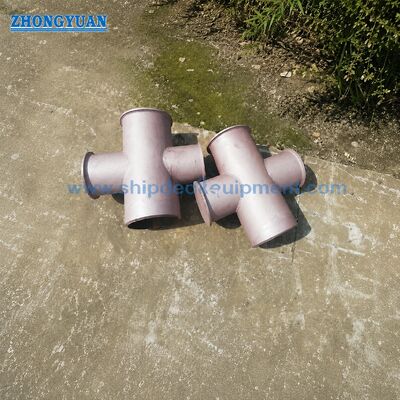

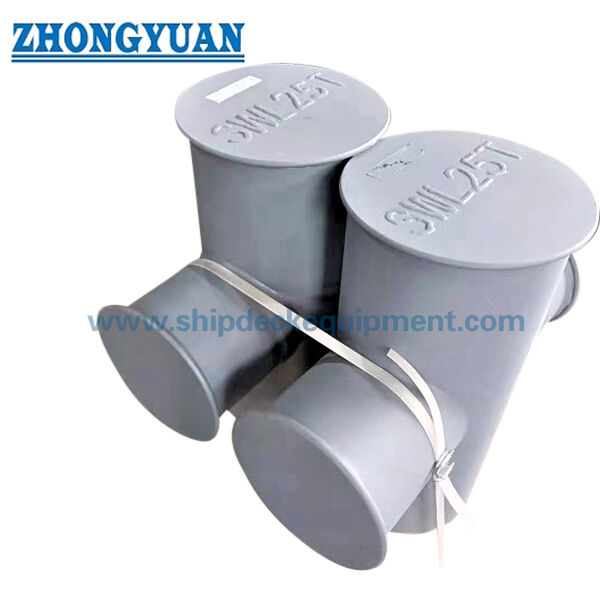

150~350mm 용접된 철강 파이프 크로스 비트

150~350mm 용접된 철강 파이프 크로스 비트

제품 개요

철강 파이프 제조 해상 크로스 비트 는 JIS F 2804-1976을 기반으로 한 갑판 용접 매어링 피팅입니다.그것은 선박 매킹 라인을위한 선명한 로프 리드 및 보유 지점을 제공하기 위해 수직 주 파이프와 수평 가로 파이프를 사용합니다이 제품은 일반적으로 매킹 데크에 설치되어 있으며 배의 매킹 배치, 로프 지름, 데크 강화, 용접 사양, 코팅 시스템,검사 요구 사항.

이 파이프 제조 버전의 경우 제조 초점은 용접 된 파이프 조립 장치입니다.갑판 연결은 프로젝트 용접 절차에 따라 깊은 침투 구간 용접을 위해 굽은 가장자리를 준비해야합니다수평 파이프와 수직 주 파이프 또한 bevel-준비 용접 관절으로 조립됩니다.매듭 또는 용접 철 파이프 더 나은 둥근 제공 할 수 있습니다; 로프 접촉 부위에 가공된 바늘이 존재한다면 로프의 지역 손상을 줄이기 위해 바늘을 매고 부드럽게 닦아야 합니다.

빠른 사양

• 제품 종류: 철강 파이프 제조 해상 크로스 비트 → 로프 홀딩 및 방향 제어용 갑판 매킹 장착.

• 표준: JIS F 2804-1976 → 명목 지름, 크기, 무게 및 적용 가능한 철사선 지름에 대한 참조.

• 명목 지름 범위: 150 ~ 350 mm → 제공된 표에서 중소 및 중견 선박 매킹 데크 조정을 포함합니다.

• 건설: 수직 주 파이프 + 수평 가로 파이프 → 웰드 파이프 집합으로 횡단 유형의 로프 보유 기하학.

• 용접 초점: 굽이 준비 된 덱 관절 및 파이프-투이프 관절 → 승인 된 WPS 또는 프로젝트 요구 사항에 따라 깊이 침투 용접을 지원합니다.

• 로프 보호 초점: 강철 파이프의 둥글고 매끄러운 용접 매듭 → 가파른 지역 접촉과 로프 마모를 줄이는 데 도움이됩니다.

• 무게 범위: 33 ~ 186 kg → 취급, 갑판 설치 계획, 포장 및 화물 추정에 유용합니다.

• 표면 처리: Sa 2.5 블래스팅 + 에폭시 가게 프라이머, 젤리화, 닦은 스테인리스 스틸 또는 사용자 정의 마무리 → 최종 시스템은 용기 사양을 따라야합니다.

주요 기술 매개 변수

JIS F 2804-1976의 주요 웹 페이지 매개 변수로프 지름은 제공된 표에서 참조 와이어 로프 지름이며 SWL 또는 MBL로 읽어서는 안됩니다..

선택 및 조사 가이드

단계 1: JIS F 2804-1976 철강 파이프 제조 직선 비트 및 용기 도면에 따라 150 ~ 350의 명목 지름을 확인합니다.

2단계: 매킹 배치, 로프 지름, 로프 리드 방향, 갑판 설치 위치, 그리고 주문이 신축 또는 교체되는지를 확인합니다.

단계 3: 갑판 용접 인터페이스, 벡브 준비, 갑판 강화 및 모든 조선소 용접 또는 NDT 요구 사항을 확인합니다.

단계 4: 소재 요구 사항을 확인합니다: 부드러운 철강 파이프, 스테인레스 스틸 파이프 또는 프로젝트가 요구하는 다른 품질; 또한 지정된 경우 파이프 벽 두께 또는 파이프 스케줄을 확인합니다.

단계 5: 표면 처리를 확인합니다: Sa 2.5 블래스팅 + 에폭시 샵 프라이머, 최종 페인트, 젤리화 된 마무리, 거울 / 사틴 닦은 스테인리스 스틸 또는 사용자 정의 마무리.

단계 6: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, 목격자 검사 또는 프로젝트 요구 사항에 따라 클래스 승인.

단계 7: 수량, 배송 목적지, 필요한 배달 시간, GA / 설치 도면 및 참조 사진, 사용 가능하다면 제공하십시오.

구조

Steel pipe vertical main post | Horizontal cross pipe | Bevel-prepared pipe intersection weld | Deck welded base interface | Smooth rope-contact surface | Ground weld seam where required | Shop primer or specified surface finish

파이프 제조, 용접 및 로프 보호 장점

• 강철 파이프 제조 구조는 평면 롤링 파이프 구조보다 더 나은 둥근 성격을 제공합니다. 이것은 더 부드러운 로프 접촉 기하학을 유지하는 데 도움이됩니다.

• 덱 연결은 승인 된 WPS 및 프로젝트 용접 요구 사항에 따라 깊은 침투 구간 용접을 위해 굽이 가장자리를 준비 할 수 있습니다.

• 수평 가로 파이프와 수직 주 파이프는 제압 된 bevel 준비로 조립되어야 용접 접근과 관절 일관성을 향상시킵니다.

• 로프 에 닿는 부피 근처 에 있는 용접 수직 을 매고, 닦아, 매끄럽게 하여 로프 가 높여진 수직, 날카로운 가장자리, 또는 불규칙 한 부근 관절 에 의해 손상 되지 않도록 해야 한다.

• 갑판 용접 설치는 강화 된 갑판 구조로 넥타이 힘을 전송 할 수 있습니다. 갑판 강화 및 용접 세부 사항은 조선소 또는 설계 사무실에 의해 확인되어야합니다.

• 150~350mm의 명목 지름 범위는 용기 도면에서 JIS F 2804-1976 가로 지름이 지정되면 명확한 선택 경로를 제공합니다.

• 표면 처리는 정해진 경우 작업실 프라이머, 최종 페인트, 진료 마감 또는 스테인리스 스틸 롤링을 포함하여 조선소 코팅 요구 사항에 맞게 조정 할 수 있습니다.

• 점검 및 인증 범위는 주문 요구 사항에 따라 정리 될 수 있지만, 클래스 인증서 또는 목격자 점검은 요약 전에 확인되어야합니다.

사용자 지정 속성

• 표준: JIS F 2804-1976 → 조선소 또는 소유자 사양이이이 표준 크로스 비트 조정을 요구할 때 사용하십시오.

• 제품 구성: 갑판 매킹 용 용품용 철강 파이프 제조 크로스 비트 → 수직 주 파이프와 수평 크로스 파이프.

• 명목 지름: 150 / 200 / 250 / 300 / 350 mm → 배 도면, 로프 지름, 갑판 배열에 따라 선택 합니다.

• 재료: 공급된 사양에 따라 온화 스틸 또는 스테인리스 스틸 → 정확한 등급과 파이프 벽 두께는 생산 전에 확인되어야합니다.

• 설치: 데크 용접 → 데크 강화, 용접 준비 및 설치 위치는 도면을 통해 확인해야합니다.

• 용접 준비: 승인 된 WPS 또는 프로젝트 요구 사항에 따라 베벨로 준비 된 덱 관절 및 파이프 교차점 → 깊이 침투 용접.

• 로프 접촉 마무리: 부드러운 철강 파이프 표면 및 필요한 경우 토지 용접 톱니 → 접촉 지역에서 로프 마모를 줄이는 데 도움이됩니다.

• 표면 처리: Sa 2.5 블래스팅 + 에폭시 가게 프라이머, 젤리화, 닦거나 사용자 정의 마감 → 최종 코팅은 용기 사양에 따라됩니다.

• 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 검사 및 인증 수준은 표기 전에 확인해야합니다.

어떻게 작동 합니까?

Mooring rope is led to the cross bitt → Rope turns around the smooth steel pipe body or cross pipe as arranged in the mooring plan → Local rope contact force is carried by the welded pipe assembly → Force is transferred through the deck welded base to the reinforced deck structure → Weld inspection and final coating are completed according to project requirement

신청서

화물 선박 탱커 덩어리 운송 선박 컨테이너 선박 작업 보트 拖船 갑판 기착소 신축 프로젝트 JIS F 2804 크로스 비트 교체

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: JIS F 2804 크로스 비트 테이블은 SWL을 제공합니까?

A1: 제공된 표에는 SWL가 제공되지 않았습니다. 표는 명목 지름, 주요 차원, 무게 및 참조 철사선 지름을 제공합니다.철사선 지름은 제품 SWL 또는 MBL로 해석되어서는 안 됩니다.선택은 매킹 배치, 로프 지름, 설계 부하, 갑판 강화, 용접 세부 사항 및 프로젝트 승인 요구 사항에 따라 확인되어야합니다.

Q2: 왜 이 크로스 비트에 플레트 롤 파이프 대신 철 파이프를 사용합니까?

A2: 철강 파이프는 일반적으로 판 롤링 파이프보다 더 나은 둥글성과 더 깨끗한 로프 접촉 표면을 제공합니다. 판 롤링 파이프는 길쭉한 매듭 또는 지역 불균형이있을 수 있습니다.바늘 및 배트 용접 부위는 로프 손상을 줄이기 위해 부드럽게 땅해야합니다.최종 건설은 프로젝트 재료와 제조 요구 사항을 따라야합니다.

Q3: 인용 전에 어떤 정보가 필요합니까?

A3: 표준, 명목 지름, 재료 등급, 지정된 경우 파이프 벽 두께, 표면 처리, 양, 인증서 적용 범위, 용접/검사 요구 사항, 갑판 설치 도면배달 목적지, 그리고 필요한 배달 시간.
