오픈 타입의 해양 매킹 가이드 롤러
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 개방형 | 롤러 직경: | 150~450mm |
|---|---|---|---|
| 어떤 롤러.: | 단 롤러 | 롤러 웨이트: | 24.8~310kg |
| 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| 강조하다: | NS2585 Fairlead 롤러,해양 NS2585 Fairlead 롤러,NS2585 선박 계류 장비 |
||
제품 설명

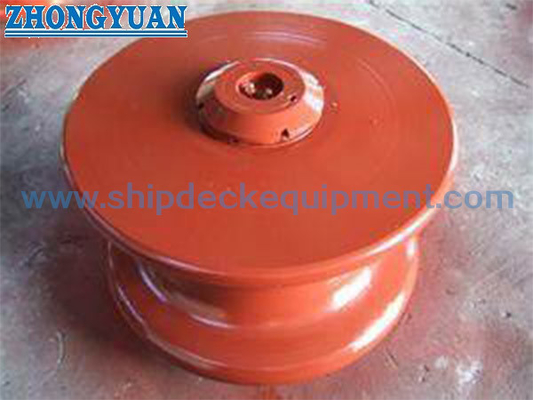

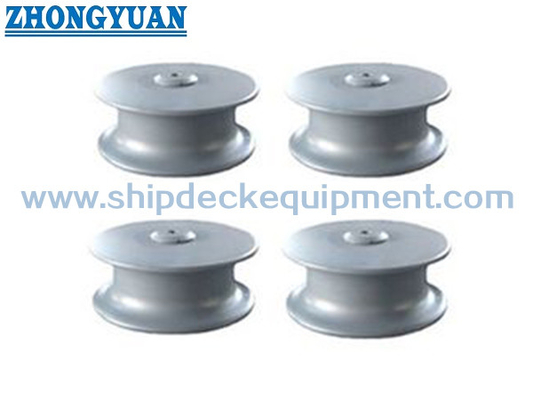

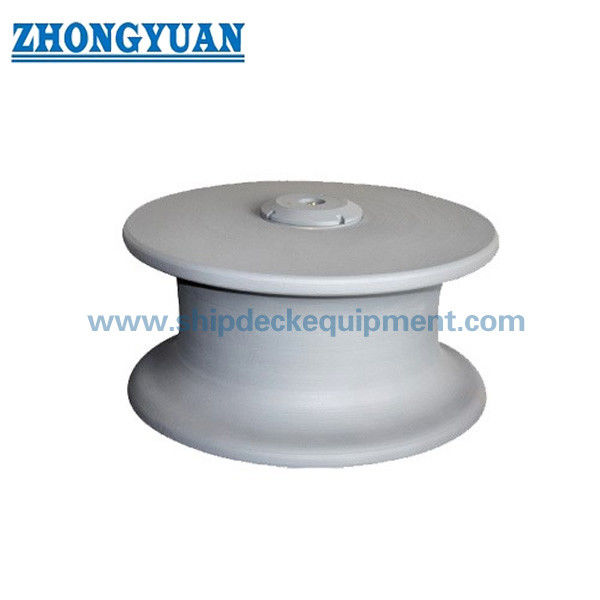

선박 계류용 가이드 롤러 | NS 2585 단일 롤러 페어리드
제품 개요
NS 2585 해상 가이드 롤러는 선박의 로프 안내 위치에서 계류 라인을 안내하고 방향을 변경하는 데 사용되는 단일 노출 롤러입니다. 일반적으로 해상 장비 카탈로그에서 가이드 롤러, 워핑 롤러 또는 단일 롤러 페어리드로 설명됩니다. 롤러 크기, 로프 범주 및 직경, 로프 리드 형상, 샤프트/지지대 배열, 설치 공간 및 선박 계류 도면을 기반으로 선택해야 합니다.
공개 NS 2585 참조 표에는 일반적으로 150~450mm의 공칭 롤러 크기와 약 24.8~310kg의 참조 질량이 표시됩니다. 제공된 로프 직경 표는 합성 섬유 로프, 기존 천연 섬유 로프 범주 및 1550 N/mm² 인장 강도의 6×24 및 6×37 강선 로프 구성을 다룹니다. 이러한 로프 직경은 선택 참조일 뿐입니다. 통제된 표준/승인된 프로젝트 하중 기준 없이는 제품 SWL, MBL, 파단 하중, 참조 하중 또는 시험 하중으로 직접 변환해서는 안 됩니다.
빠른 사양
• 제품 유형: 단일 롤러 해상 가이드/워핑 롤러 → 선박 계류 장치 내에서 정의된 로프 회전 지점을 제공합니다.
• 표준 참조: NS 2585 → 선박 도면, 선주 사양 또는 교체 요구 사항에서 이 가이드 롤러 구성을 요구할 때 사용합니다.
• 롤러 크기 범위: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → 로프 크기 및 설치 형상과 일치하는 7가지 참조 크기입니다.
• 적용 가능한 로프 범주: 합성 섬유 로프, 천연 섬유 로프 및 6×24 / 6×37 강선 로프 → 최대 참조 직경은 로프 범주 및 구성에 따라 다릅니다.
• 강선 로프 기준: 제공된 참조 표에서 1550 N/mm² 인장 강도 → 다른 와이어 로프 등급 또는 구성에 동일한 직경 제한을 자동으로 적용하지 마십시오.
• 참조 질량: 24.8–310 kg → 견적, 포장 및 취급 검토에 유용합니다. 최종 제조/배송 질량은 승인된 생산 도면을 따라야 합니다.
• 프로젝트 재료 옵션: 승인된 도면에 따라 주강, 주철/구상흑연주철, 탄소강 또는 스테인리스강 변형을 고려할 수 있습니다 → NS 2585 지정만으로는 재료 등급을 추정해서는 안 됩니다.
• 표면 보호: 해양 코팅, 공장 프라이머, 아연 도금, 광택 스테인리스 마감 또는 기타 프로젝트별 처리 → 최종 시스템은 선박 코팅 및 부식 방지 사양을 따라야 합니다.
주요 기술 매개변수
| 롤러 직경 (D} |
최대 직경 적용 가능한 로프 |
크기 | 참조 질량 kg |
|||||||||
| 합성 섬유 로프 |
마리나 로프 |
강선 로프 강도 1550 N/mm2 |
||||||||||
| 6X24 | 6X37 | D1 | d0 | d7 | H | s | t | k | ||||
| 150 | 32 | 45 | 17 | 15 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.S | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.S | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41 | 39 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | — | 44.5 | 43 | 630 | 210 | 178 | 316 | 7 | 20 | 14 | 310 |
선택 및 문의 가이드
1단계: 선박 계류 도면 또는 기존 교체 치수에서 NS 2585 및 필요한 롤러 크기를 확인합니다.
2단계: 로프 범주 및 직경을 확인합니다. 강선 로프의 경우 지정된 경우 6×24 또는 6×37과 같은 구성 및 인장 강도 등급도 제공하십시오.
3단계: 프로젝트 하중 기준을 별도로 확인합니다: 필요한 SWL/설계 하중, 관련 시 로프 MBL, 라인 리드 각도 및 하중 방향. 로프 직경 표에서 제품 SWL을 파생하지 마십시오.
4단계: 공급 및 설치 인터페이스를 확인합니다: 롤러만 또는 완전한 가이드 롤러 어셈블리, 샤프트/핀 세부 정보, 보어, 부싱 또는 베어링 배열, 지지대/받침대 형상, 사용 가능한 유지 보수 간격 및 데크/벌워크 구조.
5단계: 재료 등급, 제조 형태, 윤활 배열, 부식 환경, 표면 준비, 코팅 시스템 및 검사/인증 요구 사항을 확인합니다.
6단계: 수량, 선박 유형, 설치 위치, 분류 기관 요구 사항, 도면 또는 참조 사진, 배송 목적지 및 필요한 배송 시간을 제공합니다.
구조
단일 로프 접촉 롤러 | 중앙 샤프트/핀 인터페이스 | 보어/부싱 또는 베어링 위치 | 고정 부품 | 지정된 대로 윤활 제공 | 지지대/받침대 인터페이스 | 해양 표면 보호
롤러 표면, 선택 및 엔지니어링 장점
• 단일 롤러 회전 지점 → 고정된 날카로운 강철 가장자리를 로프가 넘어가도록 강요하지 않고 계류 라인의 방향을 변경할 수 있는 정의된 위치를 제공합니다.
• 부드러운 로프 접촉 표면 → 접촉 영역의 가공/마감은 국부적인 마모를 제한하고 로프를 손상시킬 수 있는 표면 불규칙성을 피하는 데 중요합니다.
• 7가지 크기 참조 시리즈 → 150–450mm 롤러 크기를 통해 모든 배열에 대해 하나의 크기를 사용하는 대신 로프 가이드를 다른 로프 직경 및 설치 형상에 맞출 수 있습니다.
• 로프 범주별 선택 → 합성 섬유, 천연 섬유 및 강선 로프 참조는 분리되어 로프 직경이 제품 하중 등급과 혼동되지 않도록 합니다.
• 교체 적합성 제어 → 롤러 크기, D1/H, 보어/샤프트 치수, 지지대 형상 및 사용 가능한 설치 공간은 제작 전에 기존 선박 배열과 비교하여 확인해야 합니다.
• 프로젝트별 구성 제어 → 재료, 부싱/베어링 세부 정보, 윤활 및 코팅은 NS 2585 지정만으로 추론하는 대신 승인된 도면 및 구매 사양을 따라야 합니다.
사용자 정의 속성
• 표준 참조: NS 2585 → 선박 로프 안내 배열에 사용되는 해상 가이드/워핑 롤러 참조입니다.
• 구성: 단일 롤러 → 노출된 회전 로프 접촉 롤러 1개입니다.
• 롤러 크기: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → 로프 정보 및 선박 배열로 선택합니다.
• 적용 가능한 로프: 합성 섬유 / 천연 섬유 / 강선 로프 → 최대 참조 직경은 로프 범주 및 와이어 로프 구성에 따라 다릅니다.
• 강선 로프 참조: 1550 N/mm²의 6×24 및 6×37 → 대체 구성 또는 등급은 별도 확인이 필요합니다.
• 참조 질량: 24.8 / 49.3 / 92 / 127 / 168 / 252.5 / 310 kg → 하중 등급이 아닙니다.
• SWL / 설계 하중: 확인 필요 → 공개 NS 2585 카탈로그는 일관되지 않은 하중 용어를 사용하므로 견적 또는 데이터시트 발행 전에 프로젝트 하중 정의를 확인해야 합니다.
• 재료: 프로젝트별 → 승인된 도면 및 구매 사양으로 확인된 경우에만 주강, 주철/구상흑연주철, 탄소강 또는 스테인리스강입니다.
• 표면 보호: 프로젝트별 → 해양 코팅, 공장 프라이머, 아연 도금, 광택 마감 또는 기타 지정된 시스템입니다.
• 인증 요구 사항: 프로젝트 요구 사항에 따라 사용 가능 → 재료 추적성, 제작자 검사 및 분류 기관 참석은 주문 범위에 따라 달라집니다.
작동 방식
계류 라인이 안내 위치에 접근 → 라인이 회전 롤러에 접촉 → 롤러가 슬라이딩 접촉을 줄이면서 로프 리드 방향 변경 → 결과 힘이 샤프트/지지대 인터페이스를 통해 전달 → 지지 선박 구조가 적용된 하중을 지지
응용 분야
선박 계류 스테이션 | 페어리드 어셈블리 | 워핑/라인 안내 위치 | 데크 로프 안내 배열 | 벌워크 로프 안내 위치 | 신조 프로젝트 | 교체 및 개조 프로젝트
인증 및 장점
견적 전에 검사 및 인증 범위를 확인해야 합니다. 재료 인증서, 치수 검사, 표면 검사, 회전 점검 및 분류 기관 참석은 프로젝트 요구 사항, 승인된 검사 계획 및 주문 범위에 따라 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.
도면 및 사진
자주 묻는 질문
Q1: 올바른 NS 2585 롤러 크기는 어떻게 선택해야 합니까?
A1: 선박 도면에서 롤러 크기를 선택하고 로프 범주 및 직경, 로프 리드 방향, 샤프트/지지대 배열 및 사용 가능한 설치 공간을 함께 고려하십시오. 교체 작업의 경우 롤러 직경만으로 선택하는 대신 기존 롤러, 보어/샤프트 및 지지대 인터페이스를 측정하십시오.
Q2: 적용 가능한 로프 직경을 페어리드 SWL 또는 파단 하중으로 사용할 수 있습니까?
A2: 아니요. 로프 직경 값은 선택 참조입니다. 공개 NS 2585 카탈로그는 다른 하중 레이블과 값을 사용하므로 제품 SWL, 파단 하중 또는 설계 하중은 통제된 표준, 승인된 프로젝트 도면 또는 구매자 하중 사양에서 확인해야 합니다.
Q3: 견적 또는 교체 제조 전에 어떤 정보가 필요합니까?
A3: NS 2585 크기, 로프 유형 및 직경, 필요한 프로젝트 하중 기준, 롤러 및 샤프트/보어 치수, 지지대 또는 받침대 배열, 재료, 코팅, 인증서/검사 요구 사항, 수량, 선박 설치 도면 또는 사진, 목적지 및 필요한 배송 시간을 제공하십시오. 직경, 로프 유형 및 직경, 재료 등급, 표면 처리, 공급 범위, 인증서 요구 사항, 수량, 설치 도면 또는 참조 사진, 배송 목적지 및 필요한 배송 시간을 제공하십시오.
