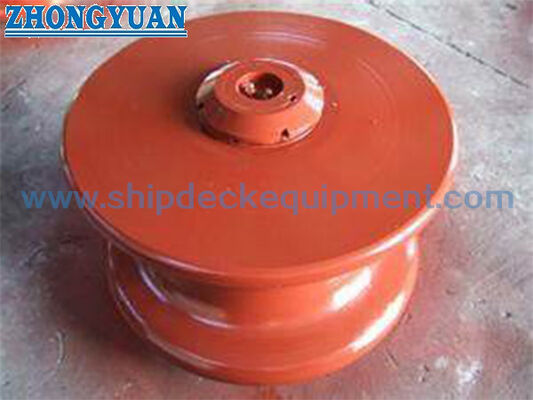

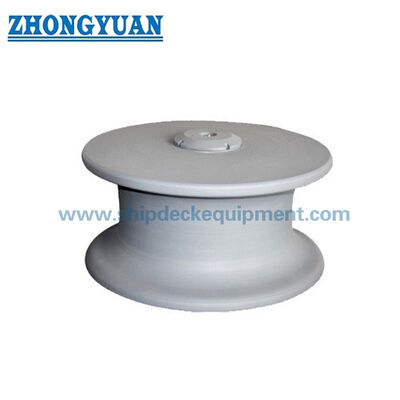

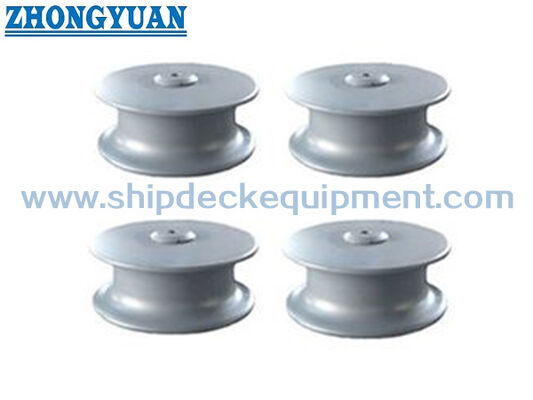

오픈 타입의 해양 매킹 가이드 롤러

개방형 해양 계류 가이드 롤러 | NS 2585 주강 단일 롤러 페어리드

제품개요

NS 2585 개방형 해양 계류 가이드 롤러는 계류 로프를 안내하고 선박 계류 스테이션에서 로프 방향을 조정하는 데 사용되는 단일 롤러 도삭 구성 요소입니다. 일반적으로 롤러 직경, 적용 가능한 로프 유형, 선박 계류 배열, 로프 리드 각도 및 프로젝트 도면에 표시된 도삭 지지대 또는 장착 구조에 따라 선택됩니다.

이 페이지에서는 롤러 직경이 150mm에서 450mm에 이르는 NS 2585 롤러 범위에 중점을 둡니다. 롤러는 제공된 매개변수 표에 나열된 합성 섬유 로프, Malina 로프 및 강철 와이어 로프 용도에 부드러운 로프 접촉 표면을 제공합니다. 최대 적용 로프 직경은 선택 참고용일 뿐이며 제품 SWL, MBL, 로프 절단 하중 또는 시험 하중으로 취급되어서는 안 됩니다.

빠른 사양

• 제품 유형: 개방형 단일 계류 가이드 롤러 → 선박 계류 로프 방향 제어를 위한 페어리드/워핑 롤러 부품으로 사용됩니다.
• 표준 참조: NS 2585 → 선박 도면 또는 구매 사양에서 NS 2585 롤러 치수를 요구할 때 사용됩니다.
• 롤러 직경 범위: 150-450mm → 제공된 테이블의 소형 및 중형 선박 계류 가이드 롤러 배열을 다룹니다.
• 적용 가능한 로프 종류 : 합성 섬유 로프, 말리나 로프, 1550 N/mm² 강철 와이어 로프 → 로프 종류 및 최대 적용 로프 직경에 따라 롤러를 선택하십시오.
• 롤러 중량 범위: 24.8~310kg → 취급 계획, 포장, 운송 견적 및 설치 준비에 유용합니다.
• 재질 옵션: 연강, C-Mn강, 스테인리스강, 주강 또는 구상흑연주철 → 견적 전 최종 등급 및 제조 형태를 확인해야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 1층 에폭시 숍 프라이머, 아연 도금, 광택 처리 또는 맞춤형 마감 → 최종 시스템은 용기 코팅 사양을 따라야 합니다.
• 공급 범위: 표준 롤러 또는 맞춤형 배열 → 샤프트, 스탠드, 받침대, 베어링/부싱 세부 사항 및 설치 인터페이스는 필요한 경우 도면을 통해 확인해야 합니다.

주요 기술 매개변수

선택 및 문의 안내

1단계: 필요한 표준 및 제품 유형을 확인합니다. NS 2585 개방형 단일 계류 가이드 롤러.

2단계: 선박 도면, 로프 유형 및 최대 적용 로프 직경에 따라 롤러 직경 D를 150~450mm로 확인합니다.

3단계: 로프 정보 확인: 합성 섬유 로프, 말리나 로프 또는 강철 와이어 로프; 스틸 와이어 로프의 경우 6×24 또는 6×37과 같은 구조와 지정된 경우 강도 등급을 확인하십시오.

4단계: 공급 범위 확인: 롤러만, 샤프트가 있는 롤러, 스탠드/받침대가 있는 롤러 또는 필요한 경우 완전한 도삭 조립.

5단계: 재질, 표면 처리, 인증 범위, 검사 요구 사항 및 맞춤형 치수가 필요한지 여부를 확인합니다.

6단계: 수량, 적용 선박 유형, 설치 위치, 도면 또는 참고 사진, 배송 목적지 및 배송 소요 시간을 제공합니다.

구조

주조/강철 롤러 본체 | 개방형 단일 롤러 배열 | 부드러운 로프 접촉 표면 | 중앙 보어/샤프트 인터페이스 | Fairlead 지원 인터페이스 확인 예정 | 샵 프라이머, 아연 도금, 광택 처리 또는 특정 표면 처리

롤러 표면, 선택 및 엔지니어링 장점

• 단일 롤러 배열은 계류 로프에 정의된 전환점이 필요하거나 도삭 배열에서 로프 방향 변경이 필요한 경우에 적합합니다.
• 부드러운 로프 접촉 표면은 특히 계류 작업 중 로프 리드 각도가 변경될 때 고정된 강철 가장자리에 비해 날카로운 국부적 마모를 줄이는 데 도움이 됩니다.
• 150~450mm 롤러 직경 범위에서는 모든 로프 조건에 대해 하나의 대형 롤러를 사용하는 대신 로프 유형 및 로프 직경별로 선택할 수 있습니다.
• 합성 섬유 로프, 말리나 로프 및 강철 와이어 로프에 대한 별도의 테이블은 로프 직경 선택과 제품 하중 등급이 혼합되는 것을 방지하는 데 도움이 됩니다.
• 제공된 재료 옵션을 통해 롤러는 프로젝트 부식, 마모 및 등급 검사 요구 사항을 충족할 수 있습니다. 최종 재료 등급은 생산 전에 확인되어야 합니다.
• 이후 코팅을 위한 숍 프라이머, 아연 도금 마감, 광택 처리된 스테인리스 스틸 표면 또는 프로젝트별 코팅 시스템을 포함하여 조선소 실무에 맞게 표면 처리를 선택할 수 있습니다.
• 교체 프로젝트의 경우 견적 전 기존 롤러 직경, 보어/샤프트 치수, 지지대 배열 및 사용 가능한 설치 공간을 확인해야 합니다.

맞춤 속성

• 표준: NS 2585 → 조선소, 선주 또는 선박 도면이 NS 2585 페어리드/워핑 롤러 치수를 지정할 때 사용합니다.
• 유형: 개방형 단일 롤러 → 하나의 노출된 롤러에 의해 로프 방향이 제어되는 도삭 배치에 적합합니다.
• 롤러 직경: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → 로프 직경, 선박 레이아웃 및 프로젝트 도면에 따라 선택하십시오.
• 적용 로프 : 합성 섬유, 말리나, 스틸 와이어 로프 → 최대 로프 직경은 로프 유형 및 스틸 와이어 로프 구조에 따라 다릅니다.
• 재질: 연강, C-Mn강, 스테인리스강, 주강 또는 구상흑연주철 → 최종 재질 등급, 주조 요구 사항 또는 제조 방법을 확인합니다.
• 표면 처리: Sa 2.5 블라스팅 + 1층 에폭시 숍 프라이머, 아연 도금, 광택 처리 또는 맞춤형 → 최종 마감은 용기 페인팅 및 부식 방지 요구 사항을 따릅니다.
• 공급 범위: 롤러만 / 샤프트가 있는 롤러 / 스탠드가 있는 롤러 / 전체 페어리드 조립 → 견적 전 확인 필요.
• 인증서 요구사항 : 프로젝트 요구사항에 따라 가능 → 주문 전 클래스 검사, 자재 추적성, 제조사 인증서 범위를 확인해야 합니다.

작동 방식

계류 로프가 가이드 지점에 접근 → 로프가 부드럽게 회전하는 롤러에 접촉 → 롤러가 로프 리드 방향을 변경하고 미끄럼 마모 감소 → 국부력이 샤프트/지지 장치를 통해 도삭 기초에 전달 → 최종 선택은 로프 유형, 리드 각도 및 선박 계류 레이아웃 확인

응용

선박 계류장 | 페어리드 어셈블리 | 워핑 롤러 위치 | 데크 로프 가이드 배치 | 간벽 로프 가이드 배치 | 화물선 | 예인선 | 작업선 | 신조 및 교체 프로젝트

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

그림 및 사진

FAQ

Q1: 올바른 NS 2585 롤러 직경을 어떻게 선택해야 합니까?

A1: 선박 도면, 로프 유형, 최대 적용 로프 직경, 로프 리드 방향 및 사용 가능한 페어리드 지지 배열에 따라 롤러 직경을 선택하십시오. 150~450mm 테이블은 견적 및 웹페이지 도면에 대한 주요 선택 참조를 제공합니다.

Q2: 최대 적용 로프 직경을 SWL이나 MBL 제품으로 사용할 수 있나요?

A2: 아니요. 제공된 표에는 다양한 로프 유형에 적용할 수 있는 최대 로프 직경이 나와 있습니다. 프로젝트 설계기준 및 선급 승인 없이 제품 SWL, MBL, 파괴하중, 기준하중, 시험하중으로 직접 변환해서는 안 됩니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: NS 2585, 롤러 직경, 로프 유형 및 직경, 재료 등급, 표면 처리, 공급 범위, 인증서 요구 사항, 수량, 설치 도면 또는 참조 사진, 배송 목적지 및 필요한 배송 시간을 확인하십시오.
