내륙 선박용 볼트식 계선 볼라드 | 갑판 또는 벌워크 장착, GB 2026

제품 개요

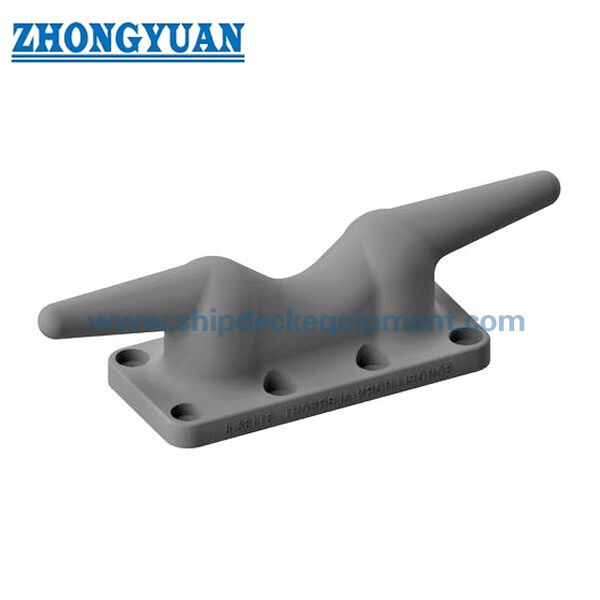

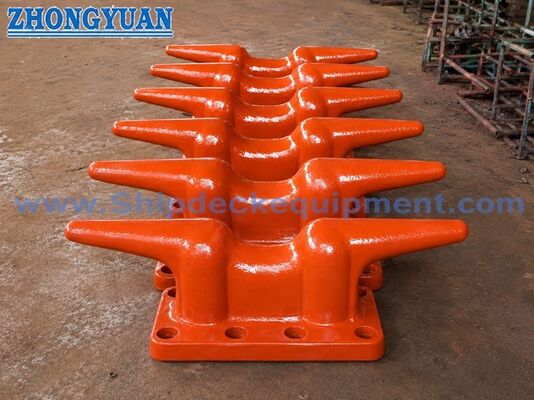

GB 2026 볼트식 계선 볼라드는 내륙 선박, 소형 작업선, 서비스선, 바지선, 선석, 마리나 계선 위치에 사용되는 컴팩트한 주조 계선 설비입니다. 볼트로 갑판이나 벌워크에 설치할 수 있으며, 용접된 볼라드 베이스 없이 로프를 고정해야 하는 간단한 계선 지점을 제공합니다.

이 계선 볼라드는 일반적으로 로프 직경, 재질, 장착 위치, 사용 가능한 설치 공간, 지지하는 갑판 또는 벌워크 구조물의 강도에 따라 선택됩니다. 제공된 표는 최대 말리나 로프 직경 75mm, 무게 1.33kg ~ 11.2kg의 주조 구리 및 주조 강철 버전을 포함합니다. 안전한 계선을 위해 볼트 배열, 백킹 플레이트 또는 국부 보강, 인증 범위는 프로젝트 요구 사항에 따라 확인해야 합니다.

빠른 사양

• 제품 유형: 볼트식 계선 볼라드 → 내륙 선박 및 소형 선박용 컴팩트한 갑판 또는 벌워크 계선 설비.
• 기술 표준: GB 2026 → 치수, 로프 직경 선택, 재질 옵션 및 모델 확인 참조.
• 설치 형태: 볼트식 장착 → 지지 구조물 및 볼트 배열이 적합한 경우 용접 설비보다 설치 및 교체가 용이합니다.
• 참조 로프 크기: 제공된 표의 최대 말리나 로프 직경 30 / 35 / 50 / 75mm → 최종 로프 크기는 선박 계선 장치에 대해 확인해야 합니다.
• 재질 옵션: 주조 구리, 주조 청동, 주조 C-Mn 강철, 주조 스테인리스강, 구상 흑연 주철 → 부식 환경, 내마모성 요구 사항 및 프로젝트 예산에 따라 선택하십시오.
• 무게 범위: 1.33kg ~ 11.2kg → 컴팩트한 크기와 간단한 취급이 필요한 소형 및 중형 계선 위치에 적합합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머 1층, 아연 도금, 연마 또는 맞춤형 마감 → 최종 표면 처리는 재질 및 주문 요구 사항에 따라 달라집니다.
• 인증 범위: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 및 기타 인증은 프로젝트 요구 사항에 따라 준비될 수 있으며, 기본 공급 품목은 아닙니다.

주요 기술 매개변수

선택 및 문의 가이드

1단계: 선박 도면 또는 선석 배치에 따라 GB 2026 볼트식 계선 볼라드와 필요한 로프 직경을 확인하십시오.

2단계: 설치 위치 확인: 갑판 장착 또는 벌워크 장착, 사용 가능한 베이스 공간, 플레이트 두께, 백킹 플레이트, 볼트 조임 접근성 포함.

3단계: 재질 요구 사항 확인: 주강, 구상 흑연 주철, 주조 구리, 주조 청동, 주조 스테인리스강 또는 기타 프로젝트 지정 재질.

4단계: 표면 처리 확인: 숍 프라이머, 아연 도금 마감, 연마 마감, 최종 도장 시스템 또는 기타 고객 지정 처리.

5단계: 견적 전 인증 및 검사 범위 확인: 제작사 인증서, 재질 인증서, 선급 인증서, UT / MT 검사 또는 필요한 경우 입회 검사.

6단계: 수량, 적용 선박 유형, 설치 도면 또는 사진, 배송지, 필요한 배송 시간을 제공하십시오.

구조

주조 볼라드 본체 | 이중 계선 혼 | 부드러운 로프 접촉 반경 | 볼트식 장착 베이스 | 갑판 또는 벌워크 설치 인터페이스 | 선택 사항 주강 / 구상 흑연 주철 / 구리 합금 재질 | 숍 프라이머, 아연 도금, 연마 또는 지정 마감

주조, 설치 및 엔지니어링 장점

• 볼트식 설치를 통해 제품 본체를 용접하지 않고도 갑판이나 벌워크에 계선 볼라드를 장착할 수 있으며, 이는 소형 선박, 교체 작업 및 컴팩트한 계선 위치에 유용합니다.
• 주조 본체는 둥근 혼 전환부 및 연속적인 로프 접촉 표면에 적합하여 계선 작업 중 날카로운 국부 접촉을 줄이는 데 도움이 됩니다.
• 주조, 트리밍 및 마감 중에 곡선 부분의 부드러운 전환부를 제어하여 응력 집중을 줄이고 로프 접촉 거동을 개선해야 합니다.
• 주강은 소형 선박 계선 설비에 견고한 옵션을 제공하며, 내마모성과 주조 안정성이 중요한 경우 구상 흑연 주철을 고려할 수 있습니다.
• 구리 합금 또는 스테인리스강 버전은 부식 저항성 향상 또는 특정 외관이 필요한 프로젝트에 대해 논의할 수 있습니다.
• 볼트 연결은 볼트 직경, 볼트 등급, 부식 방지, 백킹 플레이트 및 국부 갑판 또는 벌워크 보강과 함께 검토해야 합니다.
• UT, MT, 치수 검사, 재질 추적성 및 FEA 기반 검토는 고객이 검사 또는 강도 검증을 지정하는 경우 프로젝트 요구 사항에 따라 준비될 수 있습니다.

사용자 정의 속성

• 표준: GB 2026 → 조선소 또는 선주 사양이 이 볼트식 계선 볼라드 표준을 요구하는 경우 사용.
• 설치: 갑판 또는 벌워크 볼트식 → 간단한 설치, 교체 편의성 및 컴팩트한 공간이 필요한 경우 적합합니다.
• 적용: 내륙 선박 및 소형 선박 → 소형 및 중형 계선 위치에서의 계선 용도로 사용되며, 리프팅 용도가 아닙니다.
• 로프 크기: 제공된 표의 최대 말리나 로프 직경 75mm까지 → 생산 전 최종 로프 유형 및 직경을 확인하십시오.
• 재질: 주강 / 구상 흑연 주철 / 주조 구리 / 주조 청동 / 주조 스테인리스강 → 부식, 마모, 비용 및 프로젝트 요구 사항에 따라 선택하십시오.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 아연 도금, 연마 또는 맞춤형 → 마감 방법은 선택한 재질에 따라 다릅니다.
• 검사: UT / MT / 치수 확인 요청 시 가능 → 견적 전 검사 범위를 명시해야 합니다.
• 맞춤화: 도면 또는 샘플에 따라 가능 → 비표준 치수, 재질, 코팅 및 인증 범위는 확인해야 합니다.

작동 방식

계선 로프가 계선 볼라드 혼 주위로 리드됨 → 부드러운 곡선 접촉면이 로프를 안내하고 지지함 → 계선력이 주조 본체를 통해 전달됨 → 볼트와 백킹 구조가 힘을 갑판 또는 벌워크로 전달함 → 주기적인 검사로 볼트, 코팅 및 로프 접촉 마모 확인

응용 분야

내륙 선박 | 소형 작업선 | 바지선 | 항만 서비스선 | 마리나 선석 | 갑판 계선 지점 | 벌워크 계선 지점 | 소형 선박 교체 프로젝트 | 작업선 선석 계선 장치

인증 및 장점

인증은 프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

도면 및 사진

자주 묻는 질문

Q1: 이 볼트식 계선 볼라드는 갑판과 벌워크 모두에 설치할 수 있습니까?

A1: 예. 지지 구조물, 볼트 배열, 백킹 플레이트 및 사용 가능한 설치 공간이 적합한 경우 갑판 또는 벌워크 설치에 사용할 수 있습니다. 최종 설치는 선박 또는 선석 배치 도면에 따라 확인해야 합니다.

Q2: 올바른 크기는 어떻게 선택해야 합니까?

A2: GB 2026 표준, 로프 직경, 재질, 설치 위치 및 사용 가능한 장착 공간에 따라 계선 볼라드를 선택하십시오. 제공된 표는 최대 말리나 로프 직경, 주요 치수 및 무게를 제공합니다. 프로젝트에서 정의된 작업 하중이 필요한 경우, 하중 기준 및 볼트 연결 설계는 별도로 확인해야 합니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 표준, 로프 직경, 재질, 표면 처리, 수량, 설치 위치, 볼트 요구 사항, 인증 범위, 검사 요구 사항, 배송지 및 필요한 배송 시간을 확인해 주십시오. 도면, 샘플 사진 또는 기존 교체 부품 사진이 도움이 됩니다.
