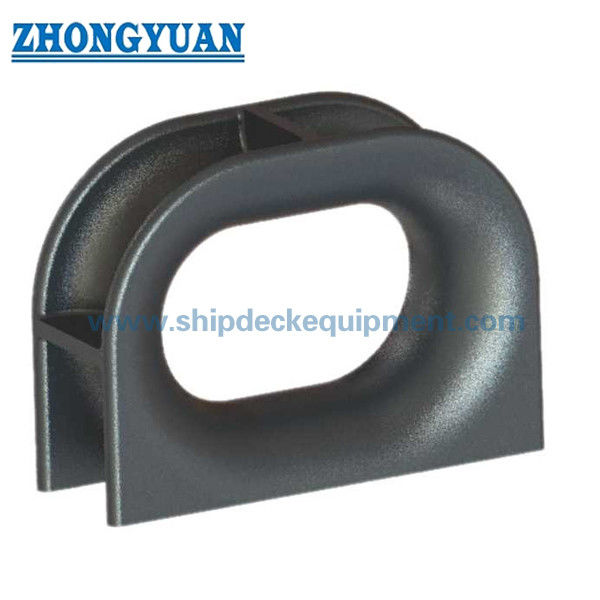

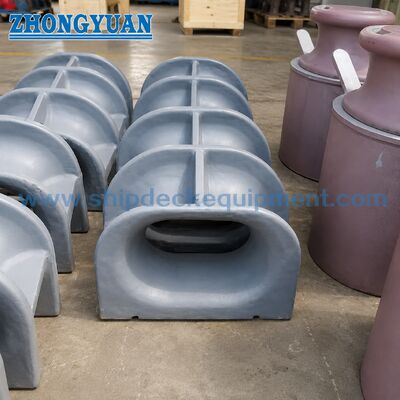

JIS F 2017-1982 유형 AC 데크 장착 주강 파나마 초크 선박 계류 장비

갑판에 장착된 주사철 파나마 초크 JIS F 2017형 AC

제품 개요

The JIS F 2017-1982 Type AC Panama chock is a deck mounted cast steel mooring chock used to guide mooring ropes and transfer mooring loads into the reinforced deck structure through its cast steel body and welded connection. 타입 AC는 타입 AP 제조 된 갑판에 장착 된 버전과 타입 BC / BP 방벽에 장착 된 버전과 다릅니다. 이 페이지는 타입 AC 가스 스틸 갑판에 장착 된 구조에만 초점을 맞추고 있습니다.

조달 및 엔지니어링 검토를 위해 타입 AC 턱은 명목 크기, 갑판 설치 위치, 로프 배치, 재료,표면 처리 및 필요한 검사 문서평탄 한 류 로프 접촉 표면은 류 질을 줄이면서 로프 가열을 줄이는 데 중요합니다.용접 구역 상태 및 갑판 강화는 프로젝트 도면 및 클래스 요구 사항에 따라 확인되어야 합니다..

빠른 사양

• 표준: JIS F 2017-1982 선박 매어 장비에 대한 표준화된 파나마 턱 구조
• 타입: AC ∼ 갑판에 장착되어 있으며, 주사철 파나마 턱입니다.
• 명목 크기: 310 / 360 / 400 / 450 / 500 프로젝트 선택을위한 다섯 가지 표준 크기.
• 참조 SWL 범위: 30 ∼ 100T ∼ 프로젝트 도면, 선박 구조 및 클래스 승인 범위에 의해 확인되어야 합니다.
• 재료 선택: C-Mn 강철, 스테인리스 강철 및 저온 또는 얼음 클래스 프로젝트를위한 특수 강철을 주조합니다. 표준 및 프로젝트 요구 사항에 따라
• 무게 범위: JIS F 2017형 AC 표준 표에 따르면 253~395 kg 가격, 취급 및 화물 추정에 유용합니다.
• 표면 처리: Sa2.5까지 모래 분쇄, 에포시 샵 프라이머, 닦은 스테인레스 스틸 또는 주문 요구에 따라 사용자 정의 해상 코팅 시스템.
• 설치: 갑판에 장착되고 강화된 갑판 구조에 용접 ∙ 갑판 기초 및 용접 세부 사항은 조선소 또는 설계자로부터 확인되어야 합니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 표준 및 유형을 확인합니다. JIS F 2017-1982 AC 타입, 갑판에 장착된 및 주사철.

단계 2: 명목 크기를 확인하세요 310 / 360 / 400 / 450 / 500 또는 크기를 맞추기 위해 조선소 도면을 보내십시오.

단계 3: 부하 기반 ✅ 프로젝트 SWL / 설계 부하, 앙코어 배치 및 갑판 강화 요구 사항을 확인합니다.

단계 4: 소재 및 주름 요구 사항을 확인합니다. C-Mn 주름 철강, 스테인레스 스틸 또는 표준 및 프로젝트 요구 사항에 따라 낮은 온도 / 얼음 클래스 프로젝트를위한 특수 철강.

단계 5: 표면 처리를 확인합니다. Sa2.5 블래스팅, 에포시 샵 프라이머, 해상 코팅 시스템, 닦은 스테인리스 스틸 또는 프로젝트 코팅 사양.

단계 6: 인증서, 양, 배송 목적지, 필요한 배송 시간 및 설치 도면 또는 기존 제품 사진이 있는지 확인합니다.

구조

주사철 몸체 매끄러운 로프 접촉 열기 갑판에 장착된 베이스 용접 연결 영역 강화된 갑판 기초 해상 코팅 시스템

鋳造, 용접 및 공학 이점

• 타입 AC는 주사철 체계를 사용하며, 이는 제조 된 강철판 타입 AP 구조와 다릅니다.
• 로프 접촉 표면은 매킹 작업 중에 마찰을 줄이는 데 도움이 되도록 부드럽고 적절하게 마감되어야합니다.
• 목재 패턴 및 손실 된 폼 주름 프로세스는 주름 공장 능력과 프로젝트 요구 사항에 따라 사용될 수 있습니다.
• 용접 품질에 영향을 줄 수 있는 발사 결함들은 특히 턱체와 배 구조 사이의 용접 부위에서 50mm 이내에 통제되어야 한다.
• 갑판 강화, 용접 세부 사항 및 부하 방향은 승인 된 프로젝트 도면에 따라 검토되어야합니다.
• 프로젝트가 추가적인 엔지니어링 검증을 필요로 할 때 유한 요소 강도 계산과 구조 최적화를 조정할 수 있습니다.
• 표면 준비 및 해상 코팅은 배 환경, 코팅 사양 및 클래스 요구 사항에 따라 조정할 수 있습니다.

사용자 지정 속성

• 제품 종류: AC 타입 파나마 턱 ‧ 데크에 장착된 주철 턱.
• 표준: JIS F 2017-1982 프로젝트가 일본 표준 파나마 턱을 지정할 때 적합합니다.
• 설치: 갑판에 장착되고 선박 구조에 용접되어 배 배 기판을 통해 로프 통로와 로드 전송을 고정하는 데 사용됩니다.
• 건설: 주사철 체조 △ 제조된 AP형 구조와는 다릅니다.
• 로프 접촉 표면: 부드러운 둥근 개척은 가이드 및 부하 전송 중에 매킹 로프를 보호하는 데 도움이됩니다.
• 엔지니어링 검사: 필요한 경우 FEA 강도 검토가 가능합니다
• 검사: 시각적, 차원적, 문서적 검사

어떻게 작동 합니까?

Mooring rope approaches the deck chock → the smooth cast opening guides the rope → mooring load is transferred through the cast steel body → load is carried into the reinforced deck structure through the approved welded connection.

신청서

화물선 탱커 덩어리 운송선 워크보트 바구니 조선 프로젝트 배 수리 및 교체 갑판 기착소

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

분류 인증서, 재료 인증서, 검사 기록, 코팅 문서 및 엔지니어링 계산은 프로젝트 요구 사항 및 클래스 승인 범위에 따라 제공 될 수 있습니다..

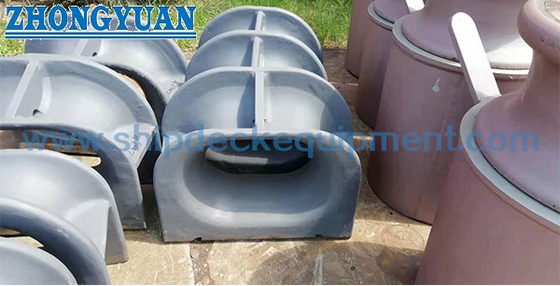

그림 & 사진

FAQ

Q1: JIS F 2017 타입 AC와 타입 AP 파나마 턱 사이의 차이점은 무엇입니까?

타입 AC는 주사철 갑판에 장착된 파나마 턱이며, 타입 AP는 제조된 철판 갑판에 장착된 버전이다. 프로젝트에서 특정 표준 유형을 지정할 때 혼합되어서는 안된다.

Q2: 스테인리스 스틸 또는 저온 스틸을 공급 할 수 있습니까?

스테인리스 스틸과 저온 또는 얼음급 프로젝트를 위한 특수 스틸은 표준 적용 가능성, 프로젝트 사양 및 주문 전 확정 조건에 따라 고려될 수 있습니다.

Q3: 인용을 위해 필요한 정보는 무엇입니까?

표준과 종류, 명목 크기, 양, 재료, 표면 처리, 인증서 요구 사항, 배송 목적지, 필요한 배송 시간설치 도면 또는 사용 가능한 경우 기존 제품 사진.
