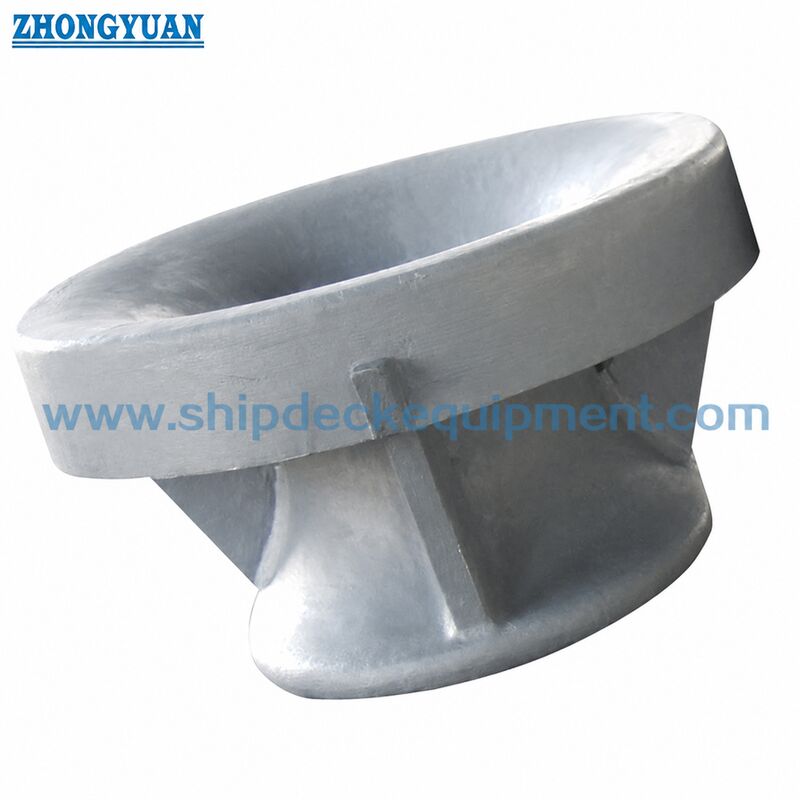

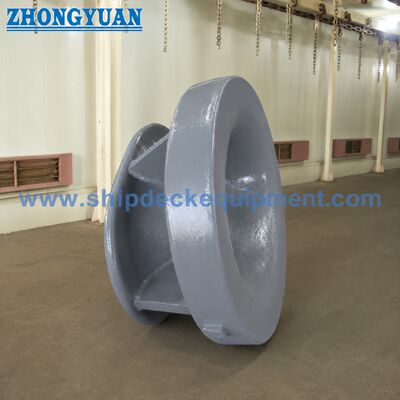

310~500mm 방벽에 장착된 Cast Steel Panama Chock.

310~500mm 불워크 장착 주강제 파나마 초크 | JIS F 2017 Type BC 선박 계류용

제품 개요

JIS F 2017 Type BC 파나마 초크는 선박 측면 계류 스테이션을 통해 계류 로프를 안내하는 데 사용되는 주강제 불워크 장착 계류 초크입니다. 불워크에 설치하도록 설계되었으며, 초크 본체는 둥근 로프 접촉 개구부를 제공하고 프로젝트 도면에 표시된 용접 연결을 통해 계류 하중을 강화된 선박 구조로 전달합니다.

프로젝트에서 Type BP 강판 제작 버전에 비해 주강제 불워크 파나마 초크를 지정하는 경우 Type BC를 선택해야 합니다. 견적 및 생산 확인을 위해 주요 사항은 공칭 크기, 로프 경로, 설계 하중 또는 참조 SWL 요구 사항, 재료, 코팅 시스템, 불워크 보강, 용접 세부 정보 및 필요한 인증 범위입니다.

빠른 사양

• 표준: JIS F 2017-1982 → 선박 파나마 초크 및 치수 확인을 위한 표준 참조.

• 유형: BC → 주강제 불워크 장착 유형, Type BP 강판 제작 구조와 다름.

• 공칭 크기 범위: 310 / 360 / 400 / 450 / 500 → 계류 배열, 로프 리드 및 선박 도면에 따라 선택.

• 참조 하중 정보: 제공된 제품 데이터에 표시된 30~100T → 최종 SWL 또는 설계 계류 하중은 프로젝트 도면, 계류 계산 및 클래스 요구 사항으로 확인해야 합니다.

• 주요 치수: L 310~500mm, L2 731~940mm, H2 684~700mm → 웹 도면 및 설치 공간 검토를 위한 주요 치수.

• 대략적인 무게: 276~422kg → 취급, 포장, 운송 견적 및 설치 중 조선소 리프팅 배열에 유용.

• 재료 옵션: 주조 C-Mn강 또는 주조 스테인리스강 → 최종 등급 및 추적성은 프로젝트 사양으로 확인해야 합니다.

• 표면 처리: Sa2.5 + 에폭시 샵 프라이머 샌드블라스팅 (일반적인 준비) → 최종 코팅 시스템 및 색상은 프로젝트 요구 사항에 따라 결정됩니다.

주요 기술 매개변수

선택 및 문의 가이드

• 1단계: 표준 및 유형 확인 → JIS F 2017 Type BC, 주강제, 불워크 장착. Type BP 제작 강판 초크 또는 데크 장착 유형과 혼동하지 마십시오.

• 2단계: 공칭 크기 및 로프 경로 확인 → 선박 계류 배열, 라인 리드 각도 및 사용 가능한 불워크 공간에 따라 310, 360, 400, 450 또는 500을 선택합니다.

• 3단계: 하중 기준 확인 → SWL, 설계 계류 하중, 로프 MBL 또는 클래스 승인 계류 계산이 가능한 경우 제공합니다. 로프 파단 하중을 확인 없이 제품 SWL로 취급하지 마십시오.

• 4단계: 재료 및 코팅 확인 → 주강제 등급, 필요한 경우 스테인리스 옵션, 부식 방지 시스템, 프라이머/탑 코트 색상 및 검사 요구 사항.

• 5단계: 설치 정보 확인 → 불워크 구조, 보강, 용접 영역, 설치 도면 및 조선소 승인 요구 사항.

• 6단계: 주문 세부 정보 확인 → 수량, 선박 유형, 선급 협회 요구 사항, 배송지, 필요한 배송 시간, 포장 요구 사항 및 도면 또는 사진 (가능한 경우).

구조

주강제 초크 본체 | 둥근 로프 접촉 개구부 | 불워크 용접 연결 부위 | 강화된 선박 구조 인터페이스 | 표면 처리 및 검사 부위

주조, 용접 및 엔지니어링 장점

• 통합된 주강제 본체는 불워크 개구부를 통해 계류 로프를 안내하기 위한 연속적인 둥근 로프 접촉 표면을 형성하는 데 도움이 됩니다.

• Type BP 제작 구조에 비해 Type BC는 주조 무결성, 로프 접촉 부드러움 및 주조 표면 검사에 더 중점을 둡니다.

• 둥근 접촉 형상은 초크를 통해 계류 라인이 방향을 바꿀 때 국부적인 로프 마모를 줄이는 데 도움이 됩니다.

• 불워크 연결 부근의 용접 부위는 주의 깊게 점검해야 합니다. 선체 또는 불워크 용접 부위 근처 50mm 범위는 용접 품질에 영향을 미치는 결함이 없어야 합니다.

• 목형 주조 또는 로스트 폼 주조는 크기, 수량 및 주조소 배열에 따라 선택될 수 있으며, 최종 엔지니어링 확인을 거칩니다.

• 조선소, 설계자 또는 선급 협회에서 요구하는 경우 유한 요소 검토 또는 프로젝트별 강도 검사를 준비할 수 있습니다.

• 코팅 준비는 해양 환경, 소유자 사양 및 검사 범위에 따라 조정될 수 있습니다.

사용자 정의 속성

• 제품 표준: JIS F 2017-1982 → 선박에 사용되는 파나마 초크의 치수 및 구조 참조.

• 유형: BC → 선박 계류 로프 안내용 주강제 불워크 장착 초크.

• Type BP와의 차이점: 강판 제작 본체 대신 주강제 본체 → 지정된 프로젝트 유형에 따라 선택해야 합니다.

• 설치 위치: 불워크 → 선박 측면 계류 로프 통과 및 강화 구조와의 용접 연결용.

• 재료 옵션: 주조 C-Mn강 / 주조 스테인리스강 → 강도, 내식성 및 프로젝트 사양에 따라 선택.

• 코팅 옵션: Sa2.5 + 에폭시 샵 프라이머 또는 프로젝트 코팅 시스템 → 최종 페인트 시스템은 생산 전에 확인해야 합니다.

• 인증서 옵션: 제작자 시험 인증서 또는 선급 인증서 → 프로젝트 요구 사항에 따라 사용 가능하며 클래스 승인 범위에 따라 달라집니다.

작동 방식

계류 로프가 불워크 파나마 초크에 들어갑니다 → 둥근 주강제 접촉 표면이 로프를 안내합니다 → 부드러운 접촉 형상으로 로프 마모가 줄어듭니다 → 계류 하중이 주강제 초크 본체를 통과합니다 → 용접 연결이 하중을 강화된 불워크 구조로 전달합니다.

응용 분야

벌크 캐리어 | 탱커 | 컨테이너선 | 일반 화물선 | 해양 서비스 선박 | 작업선 | 선박 수리 및 교체 프로젝트 | 파나마 운하 계류 배열

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

선급 인증서, 재료 인증서, 검사 기록 및 코팅 문서는 프로젝트 요구 사항, 재료 추적성, 검사 범위 및 선급 협회 승인에 따라 준비될 수 있습니다. 인증서 범위는 견적 전에 확인해야 합니다.

도면 및 사진

자주 묻는 질문

Q1: JIS F 2017 Type BC와 Type BP 파나마 초크의 주요 차이점은 무엇입니까?

Type BC는 주강제 불워크 장착 파나마 초크입니다. Type BP는 강판 제작 불워크 장착 파나마 초크입니다. 건설 방법이 다르며 선박 도면에서 특정 JIS F 2017 유형을 지정하는 경우 혼동해서는 안 됩니다.

Q2: Type BC 초크를 선급 인증서와 함께 공급할 수 있습니까?

예. 프로젝트 요구 사항에 따라 선급 인증서 또는 제작자 시험 인증서를 준비할 수 있습니다. 재료 추적성, 검사, 테스트, 리드 타임 및 비용에 영향을 미치므로 정확한 범위는 견적 전에 확인해야 합니다.

Q3: 주문 전에 무엇을 확인해야 합니까?

JIS F 2017 Type BC, 공칭 크기, SWL 또는 설계 계류 하중, 재료 등급, 표면 처리, 수량, 불워크 설치 도면, 선급 협회 요구 사항, 배송지 및 필요한 배송 시간을 확인하십시오.
