헐워크 장착 파나마 콕 JIS F 2017 BP형 철강판 제조
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | JIS F 2017-1982 | 유형: | BP |
|---|---|---|---|
| 재료: | 연강판, 주조 스테인레스 강판, | 무게: | 184kg & 193kg |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서. |
| 강조하다: | 배에 장착된 배 기착장비,철강판으로 만든 파나마 턱스,밸워크 에 장착 된 파나마 초크 |
||
제품 설명
헐워크 장착 파나마 콕 JIS F 2017 BP형 철강판 제조
제품 개요
The JIS F 2017 Type BP steel plate fabricated bulwark mounted Panama chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and transfer mooring loads into the ship structure갑판에 장착된 파나마 턱과 비교하면 the BP type is arranged on the ship bulwark and transfers mooring load through the steel plate fabricated chock body and welded connection to the reinforced bulwark structure according to the project drawing.
이 페이지는 BP 유형에만 초점을 맞추고 있습니다. 제품은 명목 크기, 설치 위치, 로프 배치, 재료, 표면 처리 및 필요한 분류 문서에 따라 선택해야합니다.로프 접촉 표면, 판 제조 품질, 갈비장 배치 및 배 구조 근처의 용접 부위는 로프 마모를 줄이고 신뢰할 수있는 매킹 동작을 지원하기 위해 신중하게 통제되어야합니다.
빠른 사양
- 표준: JIS F 2017-1982 → 선박 매킹 장비에 대한 표준화된 파나마 턱 구조
- 타입: BP → 철강판 제조, 방벽에 장착된 파나마 턱
- 명목 크기: 310 / 360 → 프로젝트 선택에 필요한 두 가지 표준 크기.
- 주요 차원: L310 / 360 mm, L1 702 / 752 mm, L2 620 / 670 mm → 웹 도면에 해당하는 주요 차원.
- 대략 무게: 184 / 193 kg → 가격, 취급, 포장 및 화물 추정에 유용합니다.
- 소재 참조: JIS F 2017-1982 소재 요구 사항에 따라 철판 → 최종 등급은 프로젝트 사양에 의해 확인됩니다.
- 표면 처리: 샌드 블래싱 및 해상 코팅 시스템이 제공됩니다 → 코팅은 배 또는 클래스 요구 사항에 따라 조정 될 수 있습니다.
- 인증서: 제작자 시험 인증서 또는 분류 인증서는 프로젝트 요구 사항에 따라 공급 될 수 있습니다.
주요 기술 매개 변수
| 명목 크기 | L (mm) | L1 (mm) | L2 (mm) | 대략 무게 (kg) |
| 310 | 310 | 702 | 620 | 184 |
| 360 | 360 | 752 | 670 | 193 |
선택 및 조사 가이드
단계 1: 표준 및 유형 → JIS F 2017-1982 BP 타입을 확인합니다.
단계 2: 명목 크기를 확인 → 310 또는 360 또는 크기를 맞추기 위해 용기 도면을 보내십시오.
단계 3: 재료 및 제조 요구 사항을 확인 → 강철판 등급, 용접 요구 사항, 갈비뼈 배열 및 조선소 승인 요구 사항
단계 4: 표면 처리를 확인합니다 → 샵 프라이머, 에포시 시스템, 상단 코트 색상, 부적절한 강철 옵션 또는 프로젝트 코팅 사양.
단계 5: 문서를 확인 → 제조자 시험 인증서, 재료 인증서, 검사 기록, 시험 보고서 또는 필요한 경우 클래스 인증서.
단계 6: 양, 배달 항구, 포장 방법, 필요한 배송 시간 및 설치 도면 또는 사진이 있는지 확인합니다.

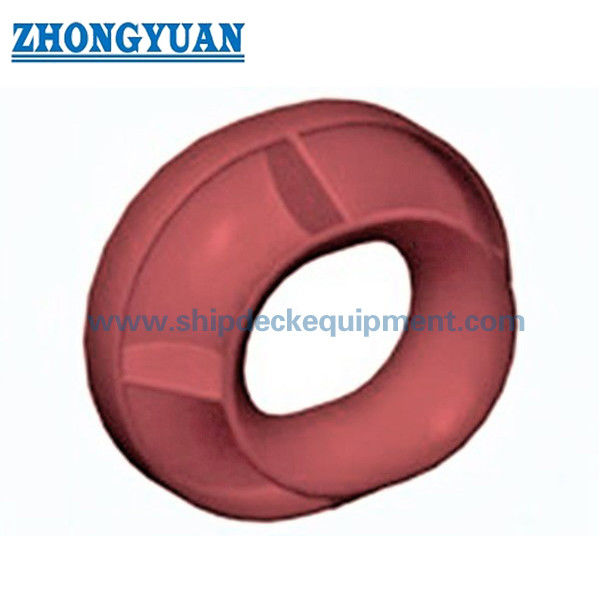

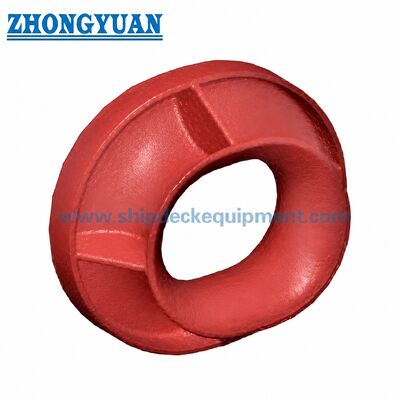

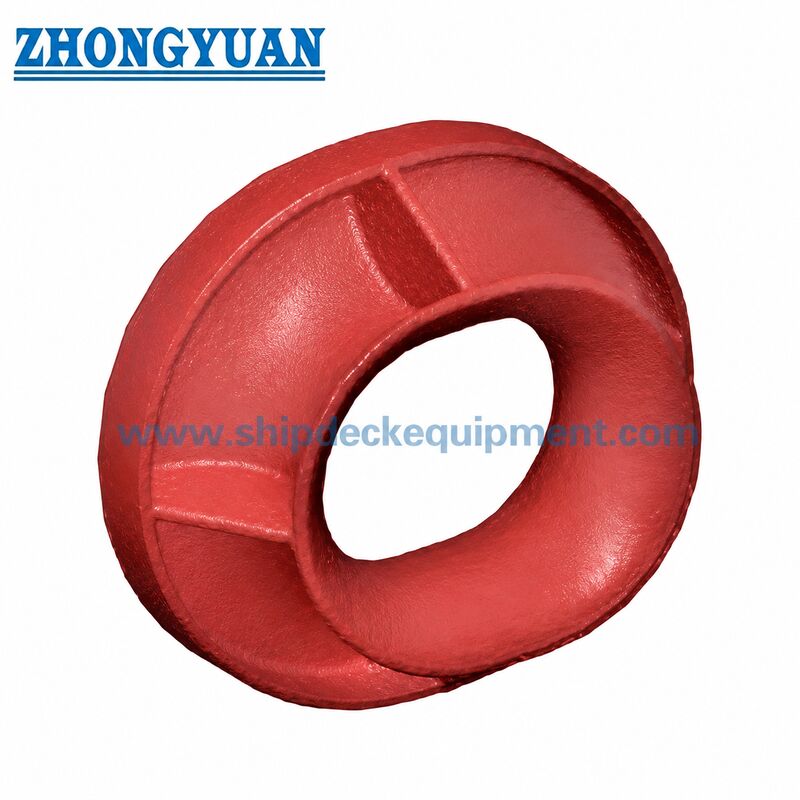

구조
강철판으로 만든 몸체. 매끄러운 로프 접촉 열기. 강화된 갈비뼈.
철강판 제조, 용접 및 품질 장점
- 제조된 BP형 구조물은 JIS F 2017-1982 BP형 구조를 따르며 AC, AP 또는 BC형 구조물과 혼합되어서는 안 됩니다.
- 매어링 작업 중 로프 마찰을 줄이기 위해 부드러운 로프 접촉 표면이 중요합니다.
- 리버 위치와 양은 프로젝트 또는 조선소 승인이 필요한 경우 조정될 수 있으며, 표준 구조와 주요 차원은 유지되어야 합니다.
- 턱체와 선박 구조 사이의 용접 구역은 용접 품질에 영향을 미치는 결함이 없어야 하며, 특히 선체 또는 둥지 용접 근처의 50mm 영역 내에서 그러해야 한다.
- 최종 요소 검사 또는 강도 검토는 프로젝트가 조선소 또는 클래스 승인에 대한 추가 검증을 필요로 할 때 마련 될 수 있습니다.
- 샌드브래싱, 프라이머 및 해상 코팅 시스템은 배 환경 및 부식 보호 요구 사항에 따라 선택할 수 있습니다.
사용자 지정 속성
- 제품 종류: BP 타입 파나마 턱 → 철판 턱에 장착된 턱.
- 표준: JIS F 2017-1982 → 프로젝트가 일본 표준 파나마 턱을 지정할 때 적합합니다.
- 설치: 선박 구조에 장착되어 용접된 장벽 → 장벽 영역을 통과하는 로프 통로를 고정하기 위해 사용된다.
- 제조: 철강판 제조 → 주사철형 BC 구조와는 다른 철강판
- 로프 접촉 표면: 부드러운 둥근 개방 → 가이드 및 로드 전송 동안 매킹 로프를 보호하는 데 도움이됩니다.
- 검사: 시각, 차원 및 문서 검사 → 주문 및 인증 요구 사항에 따라 최종 검사 범위
어떻게 작동 합니까?
Mooring rope approaches the bulwark opening → the smooth Panama chock surface guides the rope → mooring load is transferred through the fabricated body and reinforcing ribs → load is carried into the reinforced bulwark structure through the approved welded connection.
신청서
화물선 탱커 덩어리 운송선 워크보트 배 배 배 배조사 프로젝트 선박 수리 및 교체
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
분류 인증서, 재료 인증서, 검사 기록 및 코팅 문서는 프로젝트 요구 사항 및 클래스 승인 범위에 따라 제공됩니다.
그림 & 사진
FAQ
Q1: JIS F 2017 BP 타입과 BC 타입 파나마 턱 사이의 차이점은 무엇입니까?
BP형은 철판으로 만든 방벽에 장착된 파나마 턱이고 BC형은 철강 방벽에 장착된 유형이다. 프로젝트에서 특정 표준 유형을 지정할 때 혼합되어서는 안된다.
Q2: 갈비뼈 양이나 갈비뼈 위치를 변경할 수 있습니까?
JIS F 2017-1982 BP형 표준 메모는 필요에 따라 갈비뼈 양이나 위치를 변경할 수 있습니다. 변경 사항은 조선소에서 확인해야합니다.제조 전에 설계자 또는 분류회사.
Q3: 인용을 위해 필요한 정보는 무엇입니까?
표준 및 종류, 명목 크기, 양, 재료 또는 코팅 요구 사항, 인증서 요구 사항, 배송 목적지, 필요한 배송 시간그리고 배의 도면 또는 설치 사진이 있다면.
