100–500 mm 갑판 장착 주강 폐쇄 계류 초크 | JIS F 2005-1975 선박 계류용

제품 개요

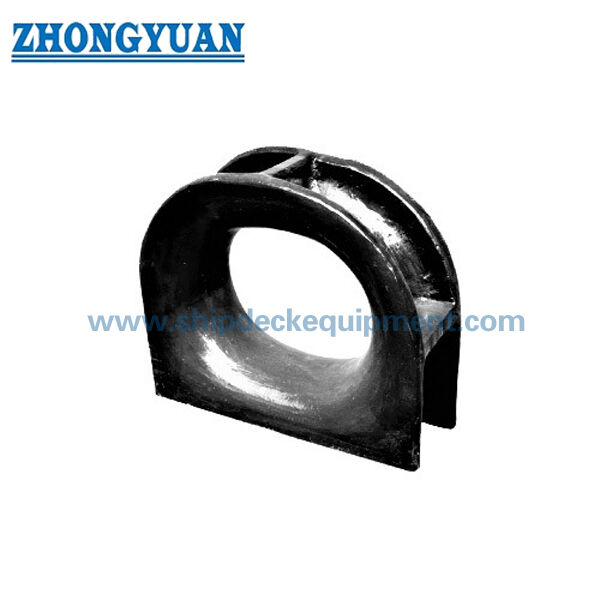

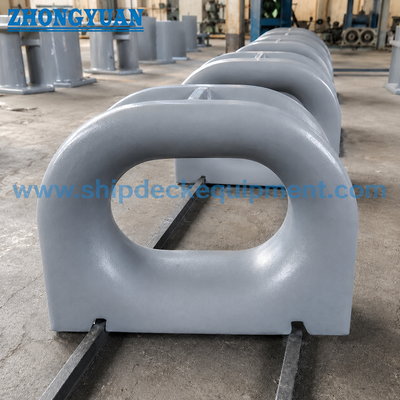

JIS F 2005 갑판 장착 폐쇄 계류 초크는 선박 계류 갑판에 사용되는 주강 로프 가이드입니다. 갑판 구조물에 용접되어 와이어 로프, 마닐라 로프 또는 기타 지정된 계류 로프를 폐쇄된 타원형 개구를 통해 안내하여 접안, 이동 및 항만 계류 작업 중에 로프 경로를 제어하고 날카로운 국부 접촉을 줄이는 데 도움이 됩니다.

이 페이지는 100에서 500까지 공급되는 JIS F 2005-1975 폐쇄 초크 크기를 다룹니다. 선택은 공칭 크기, 적용 가능한 로프 직경, 전체 갑판 배열, 용접 연결, 갑판 보강, 표면 처리 및 인증서 요구 사항에 따라 확인해야 합니다. 갑판 장착 용접 초크입니다.

빠른 사양

• 제품 유형: 갑판 장착 폐쇄 계류 초크 → 선박 계류 갑판 배열용 폐쇄 로프 통과.

• 표준: JIS F 2005-1975 → 도면 형식, 공칭 크기, 주요 치수 및 계산된 질량에 대한 참조.

• 공칭 크기 범위: 100 ~ 500 → 제공된 표에서 작거나 큰 갑판 계류 초크 응용 분야를 포함합니다.

• 재료 옵션: 주조 C-Mn 강, 주조 스테인리스 강 또는 쇄빙선 프로젝트용 특수 강 → 재료 선택은 선박 사양 및 승인 범위를 따라야 합니다.

• 공급된 표의 계산된 질량: 8.7 ~ 232 kg → 취급, 포장, 운송 견적 및 설치 계획에 유용합니다.

• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머 1층을 표준 참조로 → 광택 스테인리스 강, 검은색 페인트 또는 맞춤형 코팅은 지정 시 논의할 수 있습니다.

• 설치 형태: 갑판 용접 구조 → 생산 전에 갑판 보강, 용접 세부 사항, 로프 리드 각도 및 조선소 설치 조건을 확인해야 합니다.

• 제조 초점: 주조 건전성, 목재 패턴 또는 로스트 폼 공정 제어, 부드러운 로프 접촉 표면, 50mm 용접 인접 품질 관리 및 선택적 FEA 검토.

주요 기술 매개변수

JIS F 2005 갑판 장착 폐쇄 초크의 주요 웹페이지 선택 데이터입니다. 치수는 달리 명시되지 않는 한 mm 단위입니다. 자세한 표준 치수는 백엔드 참조 섹션에 있습니다.

참고: 참조 로프 직경은 초기 선택용입니다. 최종 선택은 선박 계류 배열, 로프 리드 각도, 갑판 보강, 클래스 요구 사항 및 프로젝트 도면에 따라 확인해야 합니다.

선택 및 문의 가이드

1단계: JIS F 2005-1975 폐쇄 초크 및 필요한 공칭 크기 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500을 확인합니다.

2단계: 선박 사양에서 요구하는 경우 와이어 로프 구성, 마닐라 로프 또는 나일론 로프와 같은 로프 유형 및 직경을 확인합니다.

3단계: 갑판 설치 위치, 사용 가능한 갑판 공간, 로프 리드 방향, 용접 연결 및 갑판 보강 도면을 확인합니다.

4단계: 재료 요구 사항을 확인합니다: 주조 C-Mn 강, 주조 스테인리스 강 또는 쇄빙선 서비스용 특수 강 (해당되는 경우).

5단계: 표면 처리를 확인합니다: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 광택 스테인리스 강, 아연 도금, 검은색 페인트 또는 프로젝트 코팅 시스템.

6단계: 견적 전에 인증서 범위를 확인합니다: 제작자 인증서, 재료 인증서, 클래스 인증서 또는 프로젝트 요구 사항에 따른 입회 검사.

7단계: 수량, 배송지, 필요한 배송 시간, 설치 도면 및 가능한 경우 참조 사진을 제공합니다.

구조

폐쇄 주강 본체 | 타원형 로프 개구 | 부드러운 로프 접촉 반경 | 갑판 용접 베이스 | 용접 인접 주조 제어 영역 | 배수구 배열 | 숍 프라이머 또는 지정된 표면 처리

주조, 용접 및 엔지니어링 장점

• 폐쇄된 개구는 갑판의 정의된 로프 경로 내에 계류 로프를 유지하는 데 도움이 되며 개방형 가이드 구조에 비해 로프 탈출 위험을 줄입니다.

• 로프 접촉 영역은 주조 후 다듬고 연마하여 날카로운 국부 접촉을 줄이고 계류 작업 중에 와이어 로프, 마닐라 로프 또는 지정된 합성 로프를 보호하는 데 도움이 됩니다.

• 주조 생산은 크기, 수량 및 치수 요구 사항에 따라 목재 패턴 또는 로스트 폼 공정을 사용할 수 있습니다. 표면 품질 또는 허용 오차에 영향을 미치는 경우 생산 전에 공정 선택을 확인해야 합니다.

• 선박 구조 용접 구역에서 50mm 이내의 주조 본체 영역은 조선소 용접 품질에 영향을 미칠 수 있는 주조 표시를 피하기 위해 제어됩니다.

• 갑판 용접 설치에는 용접 길이, 용접 다리, 주변 갑판 보강 및 설치 후 코팅 수리를 확인해야 합니다. 초크 본체는 갑판 구조 계산을 대체하지 않습니다.

• 로프 하중 기준, 하중 방향, 용접 형상 및 갑판 보강 세부 정보가 프로젝트에서 제공되는 경우 FEA 강도 계산 및 국부 구조 검토를 수행할 수 있습니다.

• 시각 검사, 치수 확인, 재료 추적성, NDT 또는 클래스 입회는 주문 요구 사항 및 승인 절차에 따라 준비할 수 있습니다.

사용자 정의 속성

표준: JIS F 2005-1975 → 선박 도면이 JIS 폐쇄 초크 치수를 지정하는 경우 적합합니다.

장착 유형: 갑판 장착 용접 구조 → 난간 파이프 개구보다는 계류 갑판 로프 가이드 위치에 선택됩니다.

공칭 크기: 100 ~ 500 → 로프 직경, 갑판 공간, 도면 그룹 및 계류 배열로 선택합니다.

재료: 주조 C-Mn 강 / 주조 스테인리스 강 / 특수 강 → 최종 재료는 프로젝트 사양 및 인증서 요구 사항을 따라야 합니다.

주조 공정: 목재 패턴 또는 로스트 폼 → 생산 수량, 치수 요구 사항 및 표면 제어 요구 사항에 따라 선택됩니다.

로프 접촉 표면: 부드럽게 연마된 반경 → 날카로운 접촉을 줄이고 로프 수명을 지원하는 데 도움이 됩니다.

용접 구역 제어: 용접 구역 주변 50mm → 용접 인터페이스 근처의 유해한 주조 표시를 줄이기 위해 제어됩니다.

엔지니어링 검토: 필요한 경우 FEA 계산 가능 → 확인된 하중 방향, 로프 데이터, 용접 형상 및 갑판 보강을 기반으로 합니다.

표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머를 표준 참조로 → 최종 코팅은 일반적으로 선박 도장 사양에 따라 완료됩니다.

인증서 요구 사항: 프로젝트 요구 사항에 따라 사용 가능 → 클래스 인증서 또는 입회 검사는 견적 전에 확인해야 합니다.

작동 방식

계류 로프가 갑판 초크에 접근 → 로프가 폐쇄된 타원형 개구를 통과 → 부드러운 주강 접촉 반경이 로프 방향을 안내 → 국부 접촉력이 용접된 베이스를 통해 갑판 구조로 전달 → 용접 검사 및 코팅 수리가 설치 후 완료됩니다.

응용 분야

화물선 | 유조선 | 벌크 캐리어 | 예인선 | 작업선 | 바지선 | 선박 계류 갑판 | 신조 프로젝트 | 기존 JIS 폐쇄 초크 교체

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 인증서를 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

도면 및 사진

자주 묻는 질문

Q1: 올바른 JIS F 2005 폐쇄 초크 크기는 어떻게 선택해야 합니까?

A1: 선박 도면, 로프 유형 및 직경, 사용 가능한 갑판 공간, 로프 리드 방향 및 설치 보강에 따라 공칭 크기를 선택합니다. 참조 로프 표는 초기 선택용이며 실제 계류 배열과 비교하여 확인해야 합니다.

Q2: 이 제품은 갑판에 설치됩니까, 아니면 난간에 설치됩니까?

A2: 이 페이지는 갑판 장착 용접 JIS F 2005 폐쇄 초크용입니다. 프로젝트에서 난간 장착 계류 파이프 또는 난간 초크가 필요한 경우 표준, 도면 및 설치 구조를 별도로 확인해야 합니다.

Q3: 주강 폐쇄 초크에 중요한 제조 세부 사항은 무엇입니까?

A3: 중요한 사항으로는 주조 건전성, 부드러운 로프 접촉 마감, 배수구 청소, 치수 제어, 용접 구역에서 50mm 이내의 용접 인접 품질 관리, 프로젝트에서 요구하는 인증서 또는 검사 범위가 있습니다.
