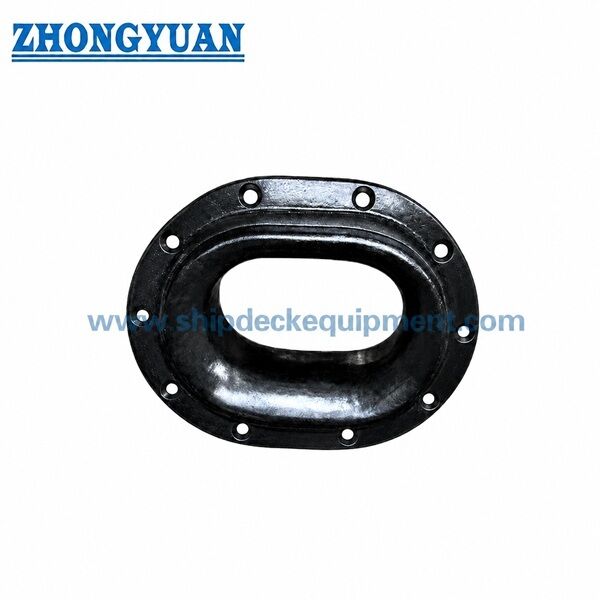

배 매킹용 구석구석 Cast Steel Mooring Chock CB 34-76 B형

불워크 볼트식 주철 계류 초크 | CB 34-76 B형 선박 계류용

제품 개요

CB 34-76 B형 불워크 볼트식 주철 계류 초크는 선박 계류 설비로, 불워크 영역을 통해 계류 로프를 안내하고 계류 작업 중 로프의 방향을 제어하는 데 사용됩니다. B형은 불워크에 볼트로 고정하도록 설계되었으며, 선박 구조 및 볼트 배열이 표준 치수 또는 조선소 도면과 일치해야 하는 신조, 교체 및 수리 프로젝트에 적합합니다.

주철 본체, 부드러운 로프 접촉 반경, 표면 마감, 볼트 구멍, 불워크 개구부 및 주변 선박 구조는 선택 시 함께 확인해야 합니다. 로프 마모를 줄이기 위해 로프 접촉면은 부드럽게 연마해야 합니다. 초크 본체 및 선박 구조 주변의 50mm 접촉 영역은 조립, 안착 품질 또는 패스너 조임에 영향을 미칠 수 있는 주조 또는 표면 결함이 없어야 합니다.

빠른 사양

• 표준: CB 34-76 → A형, B형, C형 및 D형을 포함하는 해양 계류 초크 표준.
• 유형: B형 볼트식 → 표준 표 및 프로젝트 도면에 따라 리벳 또는 볼트로 불워크에 설치하기 위한 것.
• 적용 로프 범위: 케이블 직경 18.6–43.5mm, 삼베 둘레 160–325mm, 나일론 케이블 직경 35–90mm → 로프 크기와 초크 개구부 및 로프 접촉 반경을 일치시키는 데 도움이 됩니다.
• 주요 치수: L 200–480mm, L1 300–685mm, L2 400–870mm → 불워크 개구부 및 설치 공간 일치를 위한 핵심 길이 치수.
• 불워크 개구부 치수: L3 310–705mm, B3 240–545mm → 조선소 개구부 준비 및 교체 작업에 중요합니다.
• 볼트 또는 리벳: 직경 12–24mm, 수량 12 또는 16개 → 최종 패스너 사양은 선박 도면 및 선급 또는 조선소 요구 사항과 확인해야 합니다.
• 무게 범위: 22.6–205kg → 견적, 취급, 포장 및 배송 계획에 유용합니다.
• 재질 옵션: 주강 C-Mn강, 주철, 주조 스테인리스강 또는 쇄빙선 프로젝트용 특수강 → 최종 재질 등급은 주문 사양으로 확인해야 합니다.

주요 기술 매개변수

선택 및 문의 안내

1단계: 표준 및 유형 확인 → CB 34-76 B형, 불워크 볼트식 계류 초크.

2단계: 로프 크기 확인 → 선박 계류 배치에 따른 최대 케이블 직경, 삼베 둘레 또는 나일론 케이블 직경.

3단계: 주요 치수 확인 → 설치 일치를 위한 L, L1, L2, B, B1, B2 및 불워크 개구부 치수 L3 × B3.

4단계: 고정 배열 확인 → 볼트 또는 리벳 직경, 수량, 구멍 일치 여부 및 기존 불워크 개구부가 신조용인지 교체용인지 여부.

5단계: 재질 및 주조 공정 확인 → 주강 C-Mn강, 주철, 주조 스테인리스강 또는 특수강; 목형 또는 로스트 폼 공정은 주문 수량 및 프로젝트 요구 사항에 따라 논의할 수 있습니다.

6단계: 표면 처리 및 문서 확인 → 샌드블라스팅 Sa2.5, 에폭시 샵 프라이머, 연마된 스테인리스강 표면 마감 또는 맞춤형 코팅; 인증서 및 검사 범위는 프로젝트 요구 사항에 따릅니다.

구조

• 주철 본체 | 부드럽게 연마된 로프 접촉 반경 | 불워크 개구부 | 볼트 또는 리벳 구멍 | 안착면 | 표면 처리
• 주조, 설치 및 엔지니어링 장점
• B형 구조는 볼트식 불워크 설치용이므로, 주문 확인 전에 조선소 도면과 개구부 크기, 볼트 구멍 배열 및 안착면을 확인해야 합니다.
• 계류 로프 안내 중 로프 마모를 줄이기 위해 로프 접촉 반경을 부드럽게 연마해야 합니다.
• 목형 또는 로스트 폼 주조 공정은 주문 수량, 표면 요구 사항 및 프로젝트 일정에 따라 선택할 수 있습니다.
• 주철 본체와 선박 구조 주변의 50mm 접촉 영역은 조립, 안착 품질 또는 패스너 조임에 영향을 미칠 수 있는 표면 결함이 없도록 확인해야 합니다.
• 요구되는 경우 유한 요소 강도 계산 및 구조 최적화를 프로젝트 검토, 조선소 승인 또는 특수 선박 적용을 위해 준비할 수 있습니다.
• 재질, 표면 처리 및 문서 범위는 선박 유형, 설치 위치 및 분류 요구 사항에 따라 확인해야 합니다.

사용자 정의 속성

• 제품 유형: B형 불워크 볼트식 계류 초크 → 볼트 또는 리벳 설치 배열이 있는 주철 본체.
• 표준: CB 34-76 → 프로젝트에서 CB 해양 계류 초크를 지정하는 경우 적합합니다.
• 설치: 불워크 볼트식 장착 → 초크가 표준 및 조선소 도면에 따라 불워크 개구부에 고정되는 경우 사용됩니다.
• 로프 접촉면: 부드럽게 연마된 반경 → 로프 마찰 및 국부 마모 감소에 도움이 됩니다.
• 주조 공정: 목형 또는 로스트 폼 공정 → 수량, 크기 및 표면 요구 사항에 따라 선택됩니다.
• 엔지니어링 검토: 요구 시 FEA 검토 가능 → 프로젝트별 조건 하에서 강도 검증 또는 최적화에 사용됩니다.

작동 방식

계류 로프가 불워크 개구부에 접근 → 부드럽게 연마된 초크 표면이 로프를 안내 → 초크 개구부를 통해 로프 방향 제어 → 하중이 주철 본체, 패스너 및 강화된 불워크 구조를 통해 전달됩니다.

응용 분야

화물선 | 벌크 캐리어 | 유조선 | 작업선 | 바지선 | 예인선 | 조선 프로젝트 | 선박 수리 및 교체 | 불워크 계류 스테이션

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

분류 인증서, 재질 인증서, 검사 기록 및 코팅 문서는 프로젝트 요구 사항에 따라 제공되며 선급 승인 범위에 따라 달라집니다.

도면 및 사진

자주 묻는 질문

Q1: CB 34-76 B형은 용접식 또는 볼트식 계류 초크입니까?

B형은 불워크 설치용 볼트식입니다. 볼트 또는 리벳 직경, 수량 및 구멍 배열은 생산 전에 선박 도면과 확인해야 합니다.

Q2: 로프 접촉면을 부드럽게 연마해야 하는 이유는 무엇입니까?

계류 로프는 접안 및 계류 작업 중에 초크를 통과합니다. 부드럽게 연마된 반경은 마찰과 국부적인 로프 마모를 줄이는 데 도움이 됩니다.

Q3: 견적에 필요한 정보는 무엇입니까?

표준 및 유형, 로프 크기, 필요한 치수 또는 도면, 재질, 표면 처리, 패스너 요구 사항, 수량, 인증서 요구 사항, 배송지 및 필요한 배송 시간을 제공해 주십시오.
