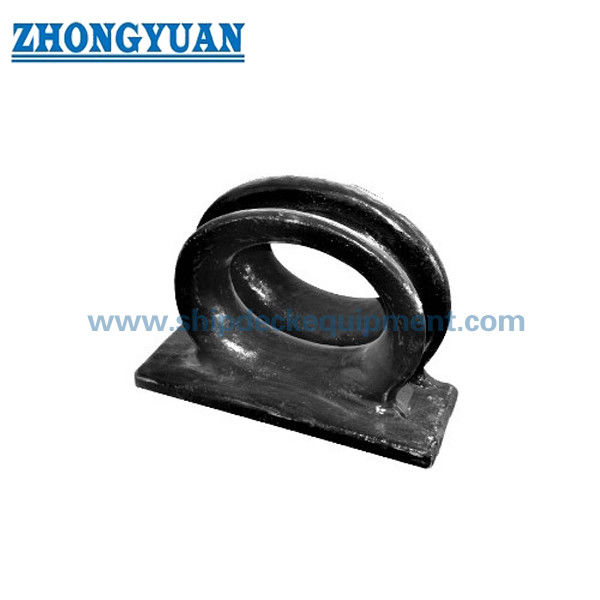

150–500 mm 데크 용접 주강 계류 초크 | CB34-76 타입 C 선박 계류용

150~500mm 갑판 용접형 Cast Steel Mooring Chock CB34-76 선박 매킹용 C형

제품 개요

CB34 타입 C 해상 갑판 용접 매어 턱은 배에 설치 된 주사철 로프 가이드로 매어 로프를 제어 된 방향으로 이끌 수 있습니다. 간단한 판으로 만든 로프 오프닝과 비교하면이 유형은 둥근 로프 접촉 표면을 가진 주사체를 사용합니다., 작은 선박 매킹 작업 중에 날카로운 접촉, 로컬 로프 마모 및 불안정한 로프 안내를 줄이는 데 도움이됩니다.

이 제품 페이지는 갑판 설치, 주름 품질, 부드러운 로프 접촉 기하학, 그리고 웰드 영역 제어에 초점을 맞추고 있습니다. 탄소-만간스 주름 강철의 경우,밧줄 접촉 부위가 부착되고, 펌프 코팅을 하기 전에 부드럽게 닦아야 합니다.스테인리스 스틸 버전의 경우, 접촉 표면은 프로젝트 요구 사항에 따라 닦을 수 있습니다.소규모 구멍이나 포스 등 주사면 표면 표시는 허용된 해상 주사면 검사 한계 내에서 통제되어야 하며, 서비스 성능에 영향을 미치지 않아야 합니다.가조체와 갑판 구조 사이의 용접 연결 부위의 50mm 내에서, 용접 품질에 영향을 미치는 결함이 방지되거나 적용되는 절차에 따라 수리되어야 합니다.

이 제품은 CB34-76 타입 C 차원을 따르고 있습니다. 유한 요소 분석은 조선소, 설계자,또는 분류 사회.

빠른 사양

• 제품 종류: CB34 C형 갑판 용접된 턱 → 갑판에 장착된 턱 장치에 대한 주사철 로프 가이드
• 설치: 갑판에 용접된 → 방벽에 설치할 용도가 없습니다.
• 표준: CB34-76 타입 C → 이 제품 시리즈의 표준 차원 기본.
• 재료: C-Mn 강철 또는 강철 → 얼음급 또는 특수 서비스 선박에 대한 특수 강철 등급이 논의 될 수 있습니다.
• 적용 가능한 로프 크기: 강철 철 로프 15~43.5mm / 린 로프 둘레 125~325mm / 나일론 로프 지름 30~90mm → 실제 매킹 로프에 따라 모델을 선택하십시오.
• 전체 크기 범위: L 150 500 mm / L 1 400 880 mm / B 110 350 mm / H 250 589 mm → 갑판 공간 및 용접 배열을 검사하는 데 유용합니다.
• 무게 범위: 37.5~296 kg → 취급, 포장 및 설치 계획에 영향을줍니다.
• 표면 처리: Sa2.5 폭발 + 탄소 강철 → 스테인레스 스틸 버전에 대한 에포시 가게 프라이머가 필요한 경우 닦을 수 있습니다.
• 품질 중점: 매끄러운 로프 접촉 표면, 제어 된 발사 지표, 용접 부근 지역의 품질 및 선택적 FEA 검증.

주요 기술 매개 변수

참고: 테이블은 웹 사이트 사용을위한 주요 로프 선택 매개 변수 및 주요 윤곽 차원을 유지합니다.생산 또는 조선소 설치 도면을 준비 할 때 표준 도면 또는 승인 된 GA 도면과 함께 작은 필레 크기를 확인해야합니다..

선택 가이드

단계 1: 로프의 종류와 크기를 확인합니다: 철선 로프 지름, 린 로프 둘레 또는 나일론 로프 지름은 해당 모델 범위에 일치해야합니다.

단계 2: 갑판 설치 공간을 확인합니다: L, L1, B, B1, H, H1을 사용 가능한 갑판 영역과 인근 구조와 비교하여 확인합니다.

단계 3: 재료와 표면 완공을 확인합니다.또는 경직성 외관이나 특수 서비스가 필요한 경우 닦은 접촉 표면을 가진 스테인리스 스틸.

단계 4: 검사 및 인증 요구 사항을 확인: 필요한 클래스 사회, 재료 인증서, 검사 수준 및 FEA 검증이 필요한지 알려줍니다.

구조

• 밧줄 접착체 둥근 접착면 튼튼한 접착면 접착 부근 품질 관리면 융합면 융합면 융합면
• 鋳造, 설치 및 품질 장점
• 주사체 기하학은 연속적인 둥근 로프 통로를 제공하며 매킹 로프와 날카로운 지역 접촉을 줄입니다.
• 목재 패턴 또는 손실 된 거품 주름 프로세스는 양, 차원 제어 및 표면 마무리 요구 사항에 따라 선택할 수 있습니다.
• 로프 접촉 표면은 탄소 철강 버전의 경우 매듭되고 부드럽게 닦습니다. 스테인리스 철강 버전은 필요한 경우 닦을 수 있습니다.
• 포스나 포함물 같은 발사 표시는 허용된 해상 발사 검사 한계 내에서 통제되며 제품 성능에 영향을 미치지 않습니다.
• 50mm 용접 부근 영역은 턱체와 갑판 구조 사이의 용접 품질에 영향을 줄 수 있는 결함을 피하기 위해 제어됩니다.
• 갑판 용접 설치는 적절한 갑판 강화와 승인 된 용접 절차와 결합하면 강력하고 깨끗한 연결을 제공합니다.
• 필요한 경우 구조적 최적화 또는 프로젝트 검토를 위해 유한 요소 분석을 제공할 수 있습니다.

사용자 지정 속성

• 표준: CB34-76 타입 C → 배 도면 또는 조선소 사양이 CB34 타입 C 매킹 턱을 요구하는 경우 이 필드를 사용하십시오.
• 설치: 갑판 용접 → 갑판에 장착된 매킹 로프 안내에 적합합니다.
• 재료: C-Mn 강철 / 스테인리스 강철 / 특수 강철 casting 확인 → 배 서비스 환경 및 프로젝트 요구 사항에 따라 선택.
• 로프 사이즈: 철 철 로프 15 ∼43.5 mm / 린 로프 둘레 125 ∼325 mm / 나일론 로프 30 ∼90 mm → 주요 모델 선택 기본으로 사용된다.
• 표면 처리: Sa2.5 블래스팅 + 에폭시 상점 프라이머 / 스테인리스 스틸 롤링 → 제안 전에 확인.
• 검사: 제조업체의 검사/클래스 검사 → 인증서의 범위는 프로젝트 요구 사항을 따라야 합니다.
• FEA 검증: 필요한 경우 사용할 수 있습니다 → 특수 프로젝트 또는 고객 엔지니어링 검토에 유용합니다.

조사 가이드

• 요구되는 표준 및 유형: CB34-76 C형 또는 다른 경우 도면을 제공하십시오.
• 로프 종류와 크기: 철선 로프 지름, 린 로프 둘레 또는 나일론 로프 지름.
• 재료 요구 사항: C-Mn 강철, 스테인리스 강철 또는 특수 강철
• 표면 처리 요구 사항: 프라이머 코팅, 최종 페인트 시스템 또는 스테인레스 스틸 롤링.
• 배의 양과 종류: 신축, 수리, 소형 선박, 작업용 배, 턴, 배 또는 다른 용도
• 설치 도면 또는 갑판 배열 도면, 사용 가능 경우
• 필요한 인증서: 제조업체의 시험 인증서, 재료 인증서 또는 클래스 인증서.
• 배송 목적지와 필요한 배송 시간

어떻게 작동 합니까?

• Deck welding and reinforcement → Rope enters the rounded chock opening → Contact surface guides the mooring rope direction → Smooth radius reduces local rope abrasion → Mooring load is transferred through the welded deck structure
• 신청서
• 작은 배들. 작업 보트들. 럭들. 배들. 낚시 보트들. 서비스 보트들.

인증 및 장점

인증은 프로젝트 요구 사항, 검사 범위 및 클래스 사회 승인 절차에 따라 정리 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

주문

• CB34-76 C형 모델 확인 또는 용기 도면 항목 번호를 제공하십시오.
• 로프 종류와 크기를 확인해 주세요
• 재료, 표면 처리, 그리고 스테인리스 스틸 닦이 필요 여부를 확인합니다.
• 양, 필요한 인증서, 검사 범위를 확인하세요
• 배송 목적지, 포장 요구 사항, 그리고 필요한 배송 날짜를 확인합니다.

FAQ

Q1: 올바른 CB34 C형 턱 크기를 어떻게 선택해야 합니까?

A1: 크기는 실제 매킹 로프 유형 및 크기에 따라 선택해야합니다. 테이블은 각 모델에 대한 최대 철선 로프 지름, 린 로프 둘레 및 나일론 로프 지름을 제공합니다.또한 주문하기 전에 갑판 공간과 설치 도면을 확인해야합니다..

Q2: CB34 C형 턱이 스테인리스 스틸로 공급될 수 있습니까?

A2: 예. 표준 제품은 C-Mn 강철으로 공급 될 수 있으며, 부식 저항성, 외관 또는 특별한 서비스 조건이 필요할 때 스테인리스 강철이 논의 될 수 있습니다.폴리싱은 일반적으로 지정된 경우에 스테인리스 스틸 접촉 표면에만 적용됩니다..

Q3: casting 강철 갑판 용접 매어 턱에 대한 품질 점검은 무엇입니까?

A3:중요한 점으로는 부드러운 로프 접촉 표면, 허용된 해상 펌프 펌프 제한 내에서 제어 된 펌프 표시, 50mm 펌프 인접 지역 내에서 펌프에 영향을 미치는 결함이 없습니다.올바른 윤곽 차원, 적절한 표면 처리 및 프로젝트 요구 사항에 맞는 인증 범위.

중요 공학적 참고

• 이 제품은 갑판 용접 설치를 위해 고안되어 있습니다. 갑판 강화 및 용접 세부 사항은 배조장 또는 설계자가 배 구조에 따라 확인해야합니다.
• 주름 표면 표시는 적용되는 검사 표준 및 클래스 요구 사항에 따라 평가되어야 합니다. 수용 가능한 표시는 강도, 용접 또는 서비스 성능에 영향을 미치지 않습니다..
• 탄소 철강 제품에서는 접착면이 코팅되기 전에 코팅되고 부드럽게 닦습니다. 스테인리스 철강 제품에서는 필요한 경우 닦을 수 있습니다.
• 클래스 인증서, 재료 인증서 및 점검 참석은 주문 전에 확인되어야 합니다. 인증서 비용과 진행 시간이 다를 수 있기 때문입니다.
