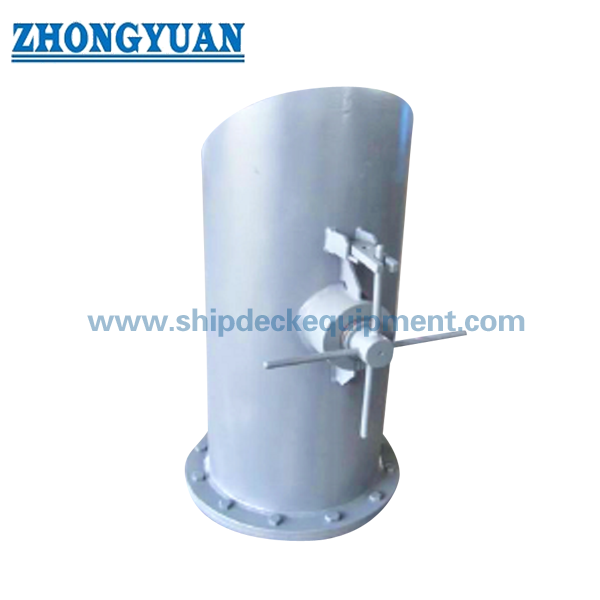

앵커 체인 끝 고정 및 해제 장치 | DIN 81860, 방수/비방수 타입

앵커 체인 끝 고정 및 해제 장치 | DIN 81860, 방수 / 비방수 타입

제품 개요

DIN 81860 앵커 체인 케이블 클렌치 해제 장치는 선박의 앵커 체인 케이블용 끝 고정 장치입니다. 일반적으로 체인 로커 시스템의 앵커 체인 안쪽 끝에 배치되며, 정상 작동 중에는 체인 끝을 고정하고 선박이 비상 시 앵커 체인을 방출해야 할 때 해제합니다.

이 페이지는 방수 및 비방수 공급 옵션을 다룹니다. 방수 버전은 체인 로커 또는 관련 방수 경계 주변에 밀봉 성능이 필요한 경우 선택되며, 비방수 버전은 설치 도면에 밀봉 기능이 필요하지 않은 경우 사용됩니다. 최종 표준 에디션, 체인 등급, 재질 등급, 설치 인터페이스, 해제 배열 및 방수 테스트 요구 사항은 생산 전에 확인해야 합니다.

빠른 사양

• 제품 유형: 앵커 체인 케이블 클렌치 / 앵커 체인 해제 장치 / 끝 고정 장치 → 안쪽 체인 끝을 고정하고 선박 배열에 따라 비상 해제를 허용합니다.
• 표준 참조: 프로젝트에서 제공하는 DIN 81860-1999 → 조선소에서 최신 표준을 요구하는 경우 현재 DIN 81860-1 / DIN 81860-2 에디션을 확인할 수 있습니다.
• 공칭 체인 직경: 제공된 표에서 36mm ~ 152mm → 다양한 크기의 선박 앵커 체인에 적합합니다.
• 앵커 체인 등급: 등급 2 및 등급 3 앵커 체인에 적용 가능 → 최종 체인 등급 및 클래스 승인 범위는 프로젝트 사양으로 확인해야 합니다.
• 방수 옵션: 방수 또는 비방수 버전 → 방수 기능 테스트, 압력, 지속 시간 및 증인 요구 사항은 주문 전에 확인해야 합니다.
• 재질 옵션: C-Mn 강철, 주강, 또는 스테인리스강 → 정확한 재질 등급, 열처리 및 추적성은 프로젝트 요구 사항을 따라야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머 1층, 아연 도금, 스테인리스강 연마 또는 맞춤형 코팅 → 최종 마감은 선박 코팅 계획과 일치해야 합니다.
• 인증 범위: 주문 요구 사항에 따라 메이커 인증서, 재질 인증서, 클래스 검사 및 방수 테스트 기록 사용 가능

주요 기술 매개변수

선택 및 문의 가이드

• 1단계: DIN 81860 표준 에디션, 제품 이름, 그리고 프로젝트에서 방수 또는 비방수 구조가 필요한지 확인합니다.
• 2단계: 공칭 체인 직경, 체인 등급, 끝 링크 배열, 그리고 제품이 신조, 수리 또는 교체용인지 확인합니다.
• 3단계: 설치 위치, 체인 로커 / 격벽 인터페이스, 사용 가능한 작동 공간, 해제 방향, 그리고 도면에 따른 주변 보강을 확인합니다.
• 4단계: 재질 요구 사항을 확인합니다: C-Mn 강철, 주강, 스테인리스강 또는 인증서 추적성이 있는 특수 프로젝트 재질.
• 5단계: 표면 처리 및 검사 범위를 확인합니다: 숍 프라이머, 아연 도금 마감, 스테인리스강 연마, 클래스 검사, 그리고 필요한 경우 방수 기능 테스트.
• 6단계: 수량, 배송지, 필요한 배송 시간, 선박 유형, 선급 협회 요구 사항, GA 도면, 그리고 가능한 경우 참조 사진을 제공합니다.

구조

케이블 클렌치 본체 | 체인 끝 고정 인터페이스 | 해제 / 슬립 배열 | 작동 또는 해제 액세스 | 방수 밀봉 옵션 | 비방수 옵션 | 체인 로커 / 격벽 설치 인터페이스 | 표면 보호

체인 로커 안전 및 엔지니어링 장점

• DIN 81860 치수 범위는 끝 고정 장치를 지정된 앵커 체인 직경과 일치시켜 교체 또는 견적 시 모호성을 줄이는 데 도움이 됩니다.
• 방수 및 비방수 버전은 문의 단계에서 분리할 수 있으므로 선박 배열에 방수 무결성이 필요한 곳에서 밀봉되지 않는 제품을 사용하는 것을 방지합니다.
• 이 장치는 비상 체인 해제 로직을 지원합니다. 앵커 체인 끝은 정상적으로 고정되며, 위험한 상황에서 앵커 희생이 필요한 선박 배열의 경우 끝 연결을 해제할 수 있습니다.
• 방수 프로젝트의 경우, 보편적인 테스트 조건을 가정하는 대신 밀봉 구조, 개스킷 또는 O-링 세부 사항, 테스트 압력, 테스트 지속 시간 및 클래스 증인 범위를 확인해야 합니다.
• 재질 선택은 C-Mn 강철, 주강 또는 스테인리스강 프로젝트에 맞게 조정할 수 있지만, 정확한 등급, 용접 / 주조 공정 및 인증서 추적성은 생산 전에 정의해야 합니다.
• Sa 2.5 블라스팅 및 에폭시 숍 프라이머와 같은 표면 준비는 최종 선박 코팅을 위한 제어된 기본 조건을 제공하는 데 도움이 되며, 아연 도금 또는 스테인리스강 연마 마감은 지정된 경우 논의할 수 있습니다.
• 교체 프로젝트의 경우, 기존 체인 로커 인터페이스, 구멍 위치, 끝 링크 연결 및 사용 가능한 작동 여유 공간을 상호 교환 가능성을 확인하기 전에 확인해야 합니다.

사용자 정의 속성

• 표준: DIN 81860-1999 → 조선소 또는 소유자 사양에서 이 독일 표준 앵커 체인 끝 고정 장치를 요구하는 경우 사용합니다.
• 현재 표준 확인: DIN 81860-1 / DIN 81860-2:2022 → 프로젝트에서 여전히 1999년 에디션 또는 최신 DIN 에디션을 요구하는지 확인합니다.
• 버전: 방수 / 비방수 → 체인 로커 경계, 밀봉 요구 사항 및 설치 도면에 따라 선택합니다.
• 공칭 체인 직경: 36~152mm → 앵커 체인 크기 및 끝 링크 배열에 따라 엄격하게 선택합니다.
• 앵커 체인 등급: 제공된 대로 등급 2 / 등급 3 → 최종 등급, 클래스 규칙 기반 및 승인 요구 사항을 확인해야 합니다.
• 재질: C-Mn 강철 / 주강 / 스테인리스강 → 정확한 등급 및 인증서 범위는 주문 전에 확인해야 합니다.
• 방수 기능 테스트: 프로젝트 요구 사항에 따라 사용 가능 → 압력, 지속 시간, 검사 방법 및 증인 요구 사항을 확인해야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머 / 아연 도금 / 맞춤형 → 최종 표면 상태는 선박 코팅 사양을 따라야 합니다.
• 인증 요구 사항: 요청 시 사용 가능 → 클래스 인증서, 메이커 인증서, 재질 인증서 및 테스트 기록은 확인된 주문 범위에 따라 준비됩니다.

작동 방식

앵커 체인 끝이 클렌치 해제 장치에 연결됩니다 → 정상 작동 중 체인 끝은 고정된 상태를 유지합니다 → 비상 방출이 필요한 경우 작업자가 해제 장치를 작동합니다 → 체인 끝이 고정 지점에서 해제됩니다 → 선박 비상 절차에 따라 앵커와 체인이 풀릴 수 있습니다.

응용 분야

앵커 체인 로커 | 앵커 체인 끝 고정 | 비상 앵커 체인 해제 시스템 | 선박 앵커링 배열 | 상업용 선박 | 신조 프로젝트 | 수리 및 교체 프로젝트 | 방수 또는 비방수 체인 로커 설치

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재질 추적성, 방수 테스트 요구 사항 및 선급 협회 승인 절차에 따라 인증서를 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 메이커 테스트 인증서.

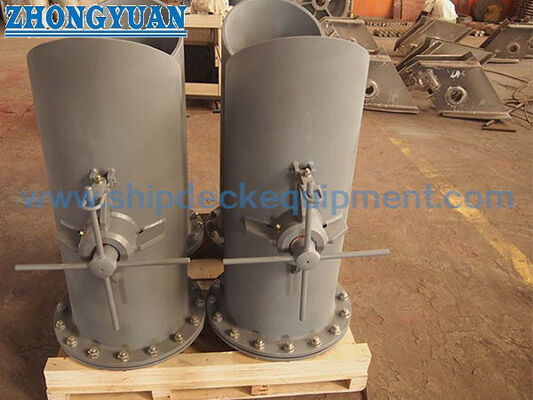

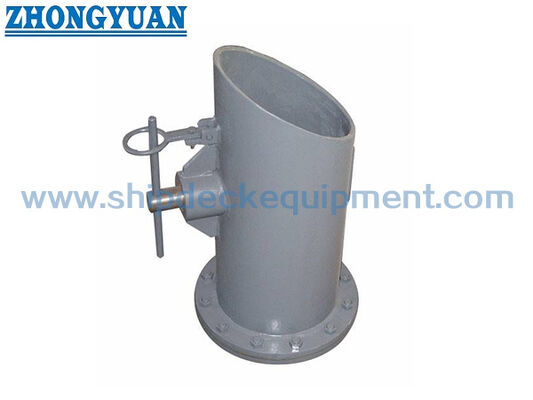

도면 및 사진

자주 묻는 질문

Q1: 방수 버전과 비방수 버전의 차이점은 무엇입니까?

A1: 방수 버전은 설치 시 체인 로커 또는 관련 방수 경계 주변에 밀봉이 필요한 경우 사용됩니다. 비방수 버전은 밀봉 기능이 필요하지 않은 경우 사용됩니다. 방수 프로젝트의 경우 테스트 압력, 테스트 지속 시간, 밀봉 세부 사항 및 클래스 증인 요구 사항을 확인해야 합니다.

Q2: 이 제품은 데크 체인 스토퍼와 동일합니까?

A2: 아닙니다. DIN 81860 앵커 체인 케이블 클렌치 해제 장치는 안쪽 앵커 체인 끝을 위한 끝 고정 / 해제 장치입니다. 체인 스토퍼는 일반적으로 앵커링 작업 중 체인을 잡고 안내하기 위해 데크에 배치됩니다. 두 제품은 도면이나 견적에서 혼동해서는 안 됩니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 표준 에디션, 방수 또는 비방수 버전, 체인 직경, 체인 등급, 재질, 표면 처리, 수량, 인증 요구 사항, 방수 테스트 요구 사항, 설치 도면, 배송지 및 필요한 배송 시간을 확인해 주십시오.
