DIN 81860 앵커 체인 케이블 클렌치 풀러

DIN 81860 앵커 체인 케이블 클렌치 릴리스 | 수밀 / 비수밀 끝단 고정

제품개요

DIN 81860 앵커 체인 케이블 클렌치 릴리스 장치는 선박의 앵커 체인 케이블용 끝 고정 장치입니다. 이는 일반적으로 체인 로커 시스템의 앵커 체인 내부 끝에 배치되며, 체인 끝은 정상적인 서비스 중에 고정되어야 하고 선박에 비상 앵커 체인 방출이 필요할 때 해제되어야 합니다.

이 페이지에서는 방수 및 비방수 공급 옵션을 다룹니다. 수밀버전은 체인로커 주변이나 관련 수밀경계부 주변에 씰링 성능이 필요할 때 선택되며, 비수밀버전은 설치도면에서 씰링 기능이 필요하지 않은 곳에 사용됩니다. 최종 표준판, 체인 등급, 재료 등급, 설치 인터페이스, 릴리스 배열 및 방수 테스트 요구 사항은 생산 전에 확인되어야 합니다.

빠른 사양

• 제품 유형 : 앵커 체인 케이블 클렌치 / 앵커 체인 릴리스 장치 / 엔드 고정 → 내부 체인 엔드를 고정하고 선박 배열에 따라 비상 릴리스가 가능합니다.
• 표준 참조: 프로젝트에서 제공하는 DIN 81860-1999 → 조선소에서 최신 표준을 요구하는 경우 현재 DIN 81860-1 / DIN 81860-2 버전을 확인할 수 있습니다.
• 공칭 체인 직경: 제공된 표의 36mm ~ 152mm → 다양한 선박 앵커 체인 크기에 적합합니다.
• 앵커 체인 등급 : 2등급 및 3등급 앵커 체인에 적용 → 최종 체인 등급 및 등급 승인 범위는 프로젝트 사양에 따라 확인되어야 합니다.
• 방수 옵션: 방수 또는 비방수 버전 → 방수 기능 테스트, 압력, 지속 시간 및 입회 요구 사항을 주문 전에 확인해야 합니다.
• 재료 옵션: C-Mn강, 주강 또는 스테인레스강 → 정확한 재료 등급, 열처리 및 추적성은 프로젝트 요구 사항을 따라야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 1층 에폭시 숍 프라이머, 아연 도금, 스테인레스 스틸 광택 또는 맞춤형 코팅 → 최종 마감은 용기 코팅 계획과 일치해야 합니다.
• 인증서 범위: 주문 요구사항에 따라 제조사 인증서, 재료 인증서, 등급 검사 및 방수 테스트 기록을 사용할 수 있습니다.

주요 기술 매개변수

선택 및 문의 안내

• 1단계: DIN 81860 표준 버전, 제품 이름, 프로젝트에 방수 또는 비방수 구조가 필요한지 여부를 확인합니다.
• 2단계: 체인 공칭 직경, 체인 등급, 엔드 링크 배열, 신조용, 수리용, 교체용인지 확인합니다.
• 3단계: 설치 위치, 체인 로커/격벽 인터페이스, 사용 가능한 작동 공간, 해제 방향 및 주변 보강재를 도면으로 확인합니다.
• 4단계: 재료 요구사항 확인: C-Mn강, 주강, 스테인리스강 또는 인증서 추적이 가능한 특수 프로젝트 재료.
• 5단계: 표면 처리 및 검사 범위 확인: 샵 프라이머, 아연 도금 마감, 스테인레스 스틸 광택, 등급 검사 및 필요한 경우 방수 기능 테스트.
• 6단계: 수량, 배송 목적지, 필요한 배송 시간, 선박 유형, 선급 협회 요구 사항, GA 도면 및 가능한 경우 참조 사진을 제공합니다.

구조

케이블 클렌치 바디 | 체인 끝 고정 인터페이스 | 릴리스/전표 배열 | 운영 또는 공개 접근 | 방수 밀봉 옵션 | 비방수 옵션 | 체인락커/격벽 설치 인터페이스 | 표면 보호

체인 보관함 안전 및 엔지니어링 장점

• DIN 81860 치수 범위는 끝단 고정 장치를 지정된 앵커 체인 직경과 일치시켜 교체 또는 견적 중 모호성을 줄이는 데 도움이 됩니다.
• 방수 버전과 비방수 버전은 문의 단계에서 분리할 수 있으므로 용기 배열에 방수 무결성이 요구되는 비밀봉 제품 사용을 피할 수 있습니다.
• 이 장치는 비상 체인 해제 논리를 지원합니다. 앵커 체인 끝은 일반적으로 고정되어 있으며 위험한 상황에서 선박 배치에 앵커 희생이 필요한 경우 끝 연결이 해제될 수 있습니다.
• 수밀 프로젝트의 경우 하나의 보편적인 테스트 조건을 가정하는 대신 밀봉 구조, 개스킷 또는 O-링 세부 사항, 테스트 압력, 테스트 기간 및 등급 증인 범위를 확인해야 합니다.
• C-Mn강, 주강 또는 스테인리스강 프로젝트에 따라 재료 선택을 조정할 수 있지만 생산 전에 정확한 등급, 용접/주조 공정 및 인증서 추적성을 정의해야 합니다.
• Sa 2.5 블라스팅 및 에폭시 숍 프라이머와 같은 표면 처리는 최종 용기 코팅을 위한 제어된 기본 조건을 제공하는 데 도움이 되며, 지정 시 아연 도금 또는 스테인레스 스틸 광택 마감 처리에 대해 논의할 수 있습니다.
• 교체 프로젝트의 경우 호환성을 확인하기 전에 기존 체인 로커 인터페이스, 구멍 위치, 엔드 링크 연결 및 사용 가능한 작동 여유 공간을 확인해야 합니다.

맞춤 속성

• 표준: DIN 81860-1999 → 조선소 또는 소유자 사양에 따라 이 독일 표준 앵커 체인 끝 고정이 필요할 때 사용합니다.
• 현재 표준 확인: DIN 81860-1 / DIN 81860-2:2022 → 프로젝트에 여전히 1999 버전 또는 최신 DIN 버전이 필요한지 확인하세요.
• 버전: 방수/비방수 → 체인 로커 경계, 밀봉 요구 사항 및 설치 도면에 따라 선택하십시오.
• 공칭 체인 직경: 36–152 mm → 앵커 체인 크기 및 엔드 링크 배열에 따라 엄격하게 선택하십시오.
• 앵커 체인 등급: 공급된 등급 2/3등급 → 최종 등급, 클래스 규칙 기준 및 허용 요구 사항을 확인해야 합니다.
• 재질: C-Mn강/주강/스테인리스강 → 주문 전 정확한 등급 및 인증서 범위를 확인하세요.
• 수밀기능시험 : 프로젝트 요구사항에 따라 가능 → 압력, 기간, 검사방법, 입회요건 확인 필요
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머/아연 도금/맞춤형 → 최종 표면 상태는 용기 코팅 사양을 따라야 합니다.
• 인증서 요구 사항: 요청 시 가능 → 클래스 인증서, 메이커 인증서, 재료 인증서 및 테스트 기록은 확인된 주문 범위에 따라 정렬됩니다.

작동 방식

앵커 체인 끝이 클렌치 릴리스에 연결됨 → 체인 끝이 정상 작동 중에 고정된 상태로 유지됨 → 비상 방전이 필요할 때 작업자가 릴리스 장치를 활성화함 → 체인 끝이 고정 지점에서 풀림 → 선박 비상 절차에 따라 앵커와 체인이 빠질 수 있음

응용

앵커 체인 사물함 | 앵커 체인 끝단 고정 | 비상 앵커 체인 해제 시스템 | 선박 정박 배치 | 상업용 선박 | 신조 프로젝트 | 수리 및 교체 프로젝트 | 방수 또는 비수밀 체인 로커 설치

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성, 방수 테스트 요구 사항 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

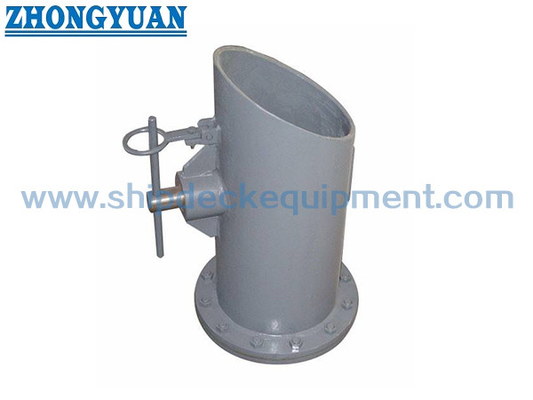

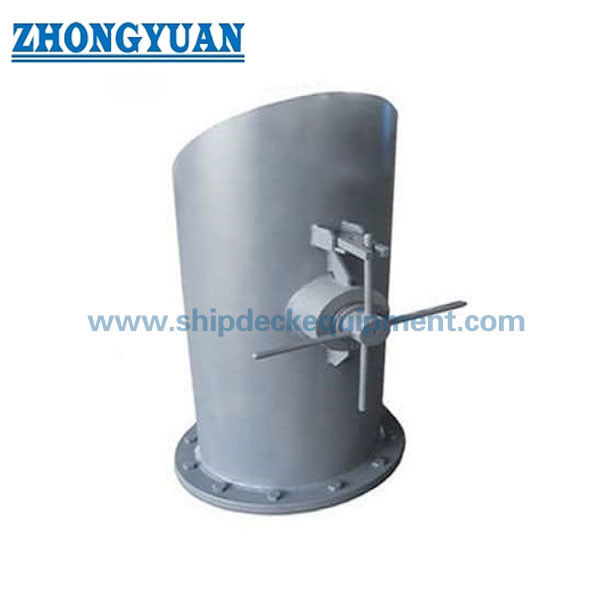

그림 및 사진

FAQ

Q1: 방수 버전과 비방수 버전의 차이점은 무엇인가요?

A1: 방수 버전은 설치 시 체인 로커 또는 관련 방수 경계 주변을 밀봉해야 할 때 사용됩니다. 비방수 버전은 밀봉 기능이 필요하지 않은 곳에 사용됩니다. 방수 프로젝트의 경우 테스트 압력, 테스트 기간, 밀봉 세부 사항 및 클래스 증인 요구 사항을 확인해야 합니다.

Q2: 이 제품은 데크 체인 스토퍼와 동일한 제품인가요?

A2: 아니요. DIN 81860 앵커 체인 케이블 클렌치 해제 장치는 내부 앵커 체인 끝을 위한 끝 고정/해제 장치입니다. 체인 스토퍼는 일반적으로 고정 작업 중에 체인을 고정하고 안내하기 위해 데크에 배치됩니다. 도면이나 견적서에 두 제품을 혼용해서는 안 됩니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 표준판, 방수 또는 비수밀 버전, 체인 직경, 체인 등급, 재질, 표면 처리, 수량, 인증서 요구 사항, 방수 테스트 요구 사항, 설치 도면, 배송 목적지 및 소요 배송 시간을 확인하십시오.
