DIN 81860 앵커 체인 케이블 클렌치 풀러
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | DIN 81860-1999; 독일 표준 | 공칭 체인 직경: | 36mm~152mm |
|---|---|---|---|
| 재료: | C-Mn강, 스테인레스강 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | DIN 81860 케이블 클렌치,스틸 DIN 81860 케이블 클렌치,DIN 81860-1999 앵커 릴리스 |
||
제품 설명

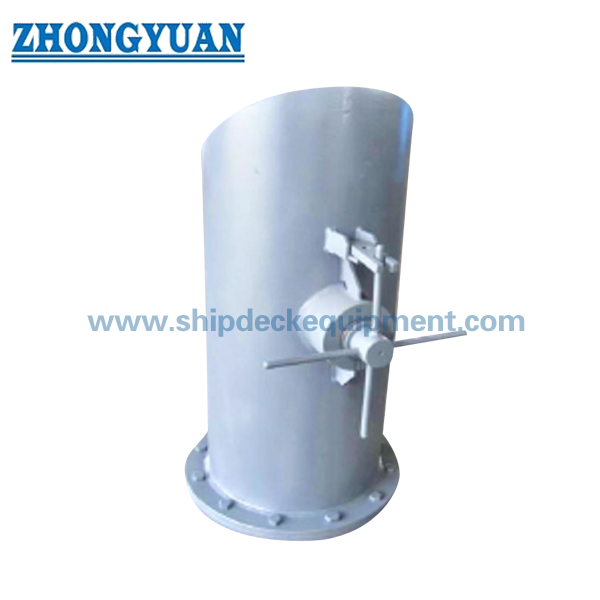

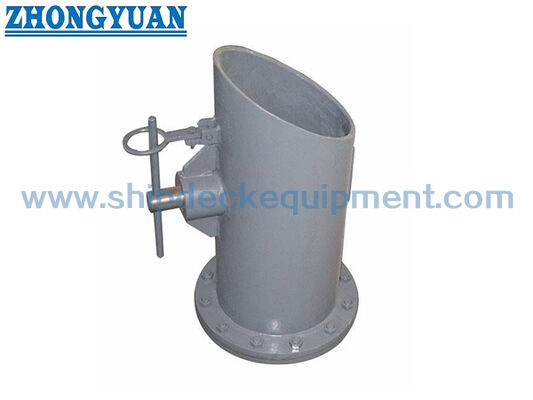

DIN 81860 앵커 체인 케이블 클렌치 풀러
제품 개요
DIN 81860 앵커 체인 케이블 클렌치 풀기는 선박에 있는 앵커 체인 케이블의 끝 고정 장치입니다.그것은 일반적으로 체인 로커 시스템에서 앵커 체인의 내부 끝에 배치됩니다., 정상 운항 중에 체인 끝을 고정시켜 배가 긴급 항구 체인 해제할 필요가 있을 때 풀어야 합니다.
이 페이지에는 방수 및 방수 공급 옵션이 포함됩니다. 방수 버전은 체인 로커 또는 관련 방수 경계에 대한 밀폐 성능이 필요할 때 선택됩니다.방수 버전은 설치 도면에 밀폐 기능이 필요하지 않은 경우 사용됩니다.최종 표준 에디션, 체인 등급, 재료 등급, 설치 인터페이스, 방출 배열 및 방수 테스트 요구 사항은 생산 전에 확인되어야 합니다.
빠른 사양
- 제품 유형: 앵커 체인 케이블 클렌치 / 앵커 체인 풀기 / 끝 고정 → 내부 체인 끝을 고정하고 용기 배열에 따라 비상 풀기를 허용합니다.
- 표준 참조: 프로젝트에서 제공 된 DIN 81860-1999 → 현재 DIN 81860-1 / DIN 81860-2 판은 조선소가 최신 표준을 필요로하는 경우 확인할 수 있습니다.
- 사슬의 명목 지름: 제공된 표에서 36mm에서 152mm → 다양한 배 앵커 사슬 크기에 적합합니다.
- 앵커 체인 등급: 2등급과 3등급 앵커 체인에 적용됩니다 → 최종 앵커 체인 등급과 클래스 승인 범위는 프로젝트 사양에 의해 확인되어야 합니다.
- 방수 옵션: 방수 또는 방수 버전 → 방수 기능 테스트, 압력, 기간 및 목격자 요구 사항은 주문 전에 확인해야합니다.
- 재료 선택: C-Mn 강철, 주사 강철 또는 스테인리스 강철 → 정확한 재료 등급, 열처리 및 추적성은 프로젝트 요구 사항을 따라야합니다.
- 표면 처리: Sa 2.5 폭파 + 일층 에포시 상점 프라이머, 가루화, 스테인레스 스틸 닦은 또는 사용자 정의 코팅 → 최종 마감은 용기 코팅 계획과 일치해야합니다.
- 인증서 적용 범위: 제조자 인증서, 재료 인증서, 클래스 검사 및 주문 요구 사항에 따라 수체성 테스트 기록.
주요 기술 매개 변수
| 체인 직경 | Fd1 X s1 | F d2 | 1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 × 125 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 × 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 × 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 x 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 x 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 x 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 × 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
선택 및 조사 가이드
- 단계 1: DIN 81860 표준판, 제품 이름 및 프로젝트가 방수성 또는 방수성 구조를 필요로하는지 확인합니다.
- 단계 2: nominal chain diameter, chain grade, end link arrangement, 그리고 제품이 신축, 수리 또는 교체 될 것인지 확인합니다.
- 단계 3: 설치 위치, 체인 로커 / 방벽 인터페이스, 사용 가능한 운영 공간, 방출 방향 및 주변 강화물을 도면으로 확인합니다.
- 단계 4: 재료 요구 사항을 확인합니다: C-Mn 강철, 주사강, 스테인리스 강철 또는 인증 추적성을 가진 특별 프로젝트 재료.
- 단계 5: 표면 처리 및 검사 범위를 확인합니다: 상점 프라이머, 젤리화 마감, 스테인레스 스틸 롤링, 클래스 검사 및 필요하면 방수 기능 테스트.
- 단계 6: 수량, 배송 목적지, 필요한 배송 시간, 배의 종류, 분류회사 요구 사항, GA 도면 및 사용 가능한 경우 참조 사진을 제공합니다.
구조
Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection
체인 로커 안전 및 엔지니어링 장점
- DIN 81860 차원 범위는 최종 고정 장치와 지정된 앵커 체인 지름에 맞추어 교체 또는 코팅 중에 모호성을 줄이는 데 도움이됩니다.
- 방수 및 방수 버전은 조사 단계에서 분리 할 수 있습니다. 용기 배열이 방수 무결성을 필요로하는 경우 밀폐되지 않는 제품을 사용하지 않도록합니다.
- 장치는 사슬의 비상 해제 논리를 지원합니다. 앵커 사슬 끝은 일반적으로 고정됩니다.그리고 끝 연결은 배 배 배열은 위험한 조건 하에서 앵커 희생을 필요로 할 때 풀 수 있습니다.
- 방수 프로젝트의 경우, 보편적인 시험 조건을 가정하는 대신 밀폐 구조, 밀착제 또는 O 링 세부 사항, 시험 압력, 시험 기간 및 클래스 목격자 범위가 확인되어야 합니다.
- 재료 선택은 C-Mn 강철, 주사 강철 또는 스테인레스 스틸 프로젝트에 조정 될 수 있지만 정확한 등급, 용접 / 주사 과정,그리고 인증서 추적성은 생산 전에 정의되어야 합니다..
- Sa 2.5 블래스팅과 에포시 샵 프라이머와 같은 표면 준비는 최종 용기 코팅에 제어 된 기본 상태를 제공하는 데 도움이됩니다.진료 또는 스테인리스 스틸 닦은 마무리 정해진 경우에 논의 될 수 있습니다.
- 대체 프로젝트의 경우, 기존의 체인 로커 인터페이스, 구멍 위치, 끝 링크 연결 및 사용 가능한 작동 허리는 교환성을 확인하기 전에 확인되어야합니다.
사용자 지정 속성
- 표준: DIN 81860-1999 → 조선소 또는 소유자의 사양이이이 독일 표준 앵커 체인 끝 고정을 필요로 할 때 사용하십시오.
- 현재 표준 검사: DIN 81860-1 / DIN 81860-2:2022 → 프로젝트가 여전히 1999판 또는 최신 DIN판을 필요로하는지 확인합니다.
- 버전: 방수 / 방수 → 체인 로커 경계, 밀폐 요구 사항 및 설치 도면에 따라 선택하십시오.
- 명목 체인 지름: 36~152mm → 앵커 체인 크기와 끝 링크 배열에 따라 엄격히 선택하십시오.
- 앵커 체인 등급: 제공된 2등급 / 3등급 → 최종 등급, 클래스 규칙 기초 및 수용 요구 사항이 확인되어야 합니다.
- 재료: C-Mn 강철 / 주사 강철 / 스테인리스 강철 → 정확한 등급과 인증서 범위는 주문 전에 확인됩니다.
- 방수 기능 테스트: 프로젝트 요구 사항 → 압력, 기간, 검사 방법 및 증인의 요구 사항에 따라 제공됩니다.
- 표면 처리: Sa 2.5 폭파 + 에포시 상점 프라이머 / 젤리화 / 사용자 정의 → 최종 표면 상태는 용기 코팅 사양을 따라야합니다.
- 인증서 요구 사항: 요청에 따라 제공됩니다 → 클래스 인증서, 제조자 인증서, 재료 인증서 및 테스트 기록은 확인 된 주문 범위에 따라 배열됩니다.
어떻게 작동 합니까?
Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure
신청서
Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성, 방수 테스트 요구 사항 및 클래스 사회 승인 절차에 따라 구성 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 방수판과 방수판의 차이점은 무엇입니까?
A1: 방수 버전은 설치가 체인 로커 또는 관련 방수 경계를 밀폐해야 할 경우 사용됩니다.방수 버전은 밀폐 기능이 필요하지 않은 경우 사용됩니다.시험 압력, 시험 기간, 밀폐 세부 사항 및 클래스 증인 요구 사항은 방수 프로젝트에서 확인되어야합니다.
Q2: 이 제품은 갑판 체인 막기와 같습니까?
A2: 번호 DIN 81860 앵커 체인 케이블 클렌치 리리저는 내부 앵커 체인 끝의 끝 고정 / 풀 장치입니다.연쇄 막대기 는 보통 연쇄 를 고정 하는 작업 도중 연쇄 를 붙잡고 안내 하기 위해 갑판 에 배치 되어 있다이 두 제품은 도면이나 코팅에서 혼합되어서는 안 됩니다.
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: 표준판, 방수 또는 방수 버전, 체인 지름, 체인 품질, 재료, 표면 처리, 양, 인증 요구 사항, 방수 테스트 요구 사항설치 도면, 배송 목적지, 그리고 필요한 배송 시간
