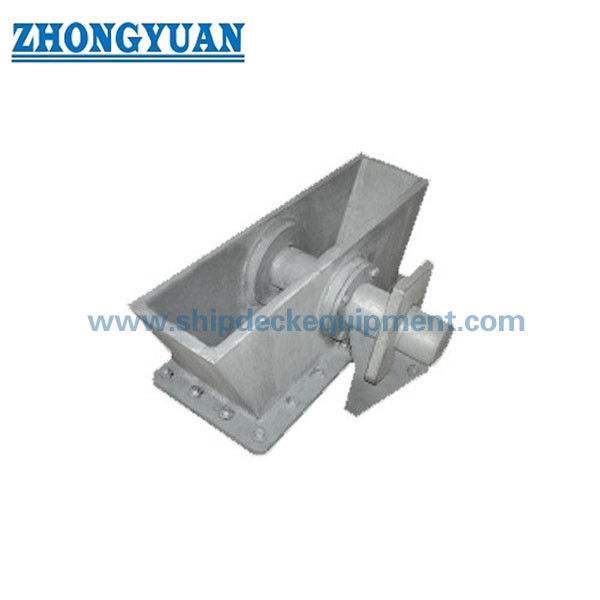

50~120mm 수체성 개형 케이블 클렌치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 3143-2013 | 공칭 체인 직경: | 50mm ~ 120mm |
|---|---|---|---|
| 재료: | C-Mn강, 스테인레스강 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 | ||
| 강조하다: | 선박 매킹 장비 케이블 클렌치,물 막히는 개형 케이블 클렌치 |
||
제품 설명
50~120mm 수체성 개형 케이블 클렌치
제품 개요
CB/T 3143 수체성 개형 케이블 클렌치는 앵커 체인 풀 시스템에서 중요한 안전 요소로 설계되었습니다.
50mm에서 120mm까지의 지름의 2등급과 3등급 앵커 체인용에 적합합니다.
O 링 밀폐 구조로 장착되어 테스트 된 압력 조건에서 체인 로커의 방수성을 보장합니다.
이 장치는 항구 사슬의 통제 된 보유 및 비상 방출을 가능하게 하며, 과부하 조건에서 배의 안전을 보호합니다.
빠른 사양
- 체인 지름: 50~120mm → 앵커 체인과의 호환성을 정의합니다.
- 체인 등급: 2등급 / 3등급 → 적용 가능한 강도 수준
- 방수 압력: 0.03 MPa / 5 min → 체인 로커 밀폐를 보장합니다
- 방출 메커니즘: 개 타입 + 망치 → 빠른 방출을 가능하게 합니다.
- 핀 강도 논리: 15~30% 파기 부하 → 제어 된 고장 보호
- 밀봉: O 링 고무 → 방수성 성능을 보장합니다
- 윤활: 기름 채널 핀 → 원활한 작동
- 재료: C-Mn 강철 / 스테인리스 강철 → 강도 및 내구성
- 표면: Sa2.5 + 프라이머 → 부식 보호
주요 기술 매개 변수
| 명목 - 아니 |
체인 케이블 지름 |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | 이론적 무게 1kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
선택 가이드
단계 1 鎖直径를 선택 → 鎖直径를 선택
2단계 2등급 또는 3등급 → 체인 등급을 확인
3단계 물 막성 요구 사항을 확인합니다 → 체인 로커 밀폐에 필요합니다.
단계 4 출제 요구 사항을 확인 → 긴급 신속한 출제가 필요합니다
단계 5 핑 안전 논리 확인 → 과부하에서 제어 된 휴식
단계 6 인증 → 계급 사회 요구 사항을 확인
구조
몸체. 개 잠금 메커니즘. 풀 핀. 오 링 봉인. 윤활 핀. 망치 풀 시스템.
사용자 지정 속성
- 체인 지름: 50~120mm → 호환성
- 방수 밀봉: O 링 → 물 침투를 방지
- 방출: 망치 작업 → 빠른 비상 방출
- 스핀 강도: 15~30% BL → 안전 보호
- 윤활: 기름 구획 → 원활한 작동
- 재료: C-Mn 강철 → 구조 강도
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
조사 가이드
체인 지름, 체인 등급, 방수 요구 사항 및 클래스 인증 요구 사항을 알려주세요.
어떻게 작동 합니까?
연쇄는 개 메커니즘에 의해 잠겨 있습니다. 긴급 상황에서는, 핀은 망치로 풀 수 있습니다.배의 안전성 확보.
신청서
앵커 체인 로커. 긴급 체인 풀기 시스템.
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 방수 테스트, 제어 된 방출 안전 설계, 신뢰할 수있는 잠금 메커니즘.
그림 & 사진

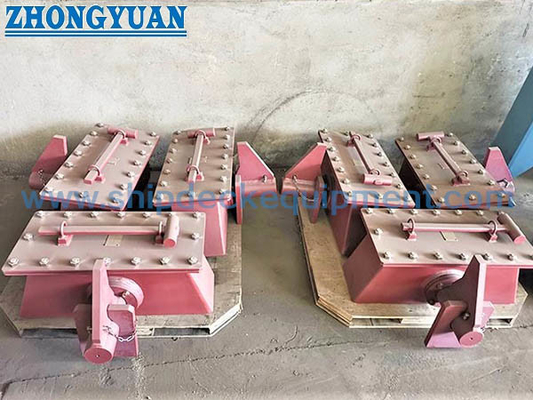

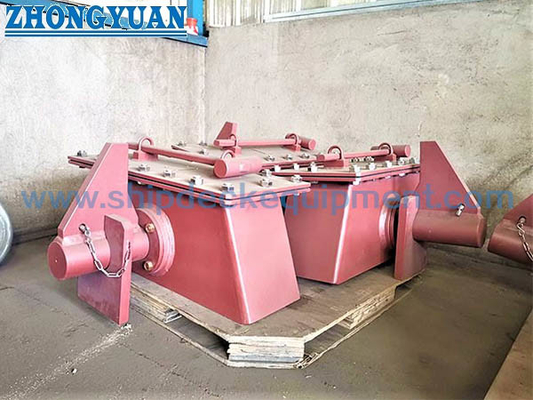

GA 그림. 설치 레이아웃. 제품 사진.
주문
MOQ: 1 ◎ 배달: 30~60일
FAQ
Q1: 개형 케이블 클렌치의 기능은 무엇입니까?
A: 안커 체인을 안전하게 잡고 풀어줍니다.
Q2: 안전 핀은 어떻게 작동합니까?
A: 15~30%의 체인 해제 부하 아래에서 분해하여 비상 방출을 보장합니다.
Q3: 왜 방수 디자인일까요?
A: 체인 로커 밀폐를 유지하고 물 침입을 방지하기 위해.
