앵커 체인 디아 50~120mm를 위한 개형 케이블 클렌치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 3143-2013 | 공칭 체인 직경: | 50mm ~ 120mm |
|---|---|---|---|
| 재료: | C-Mn강, 스테인레스강 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 | ||
| 강조하다: | 선박 매킹 장비 케이블 클렌치,물 막히는 개형 케이블 클렌치 |
||
제품 설명

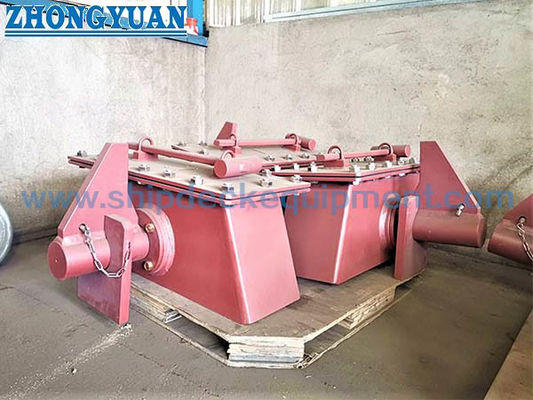

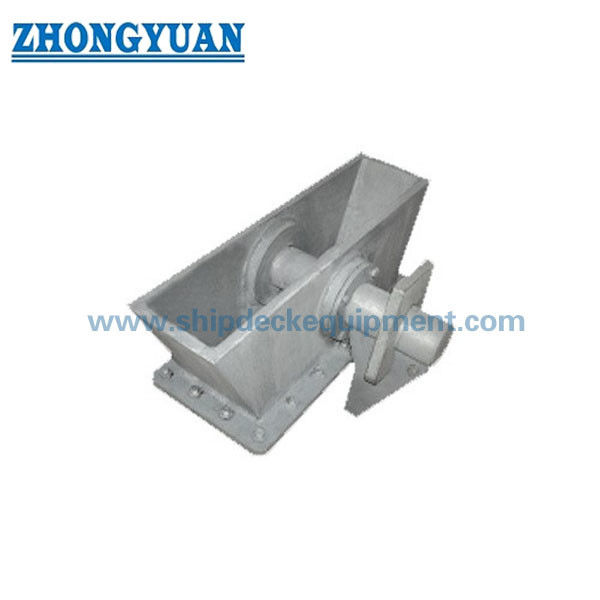

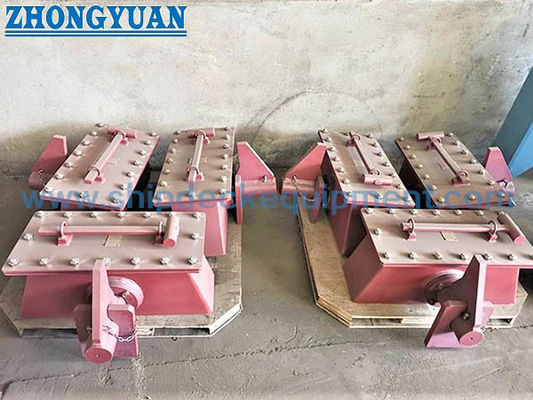

앵커 체인 직경용 도그 타입 케이블 클렌치50~120mm| 해양 앵커 체인 해제 장치
제품 개요
CB/T 3143 방수 도그 타입 케이블 클렌치는 앵커 체인 해제 시스템의 중요한 안전 부품으로 설계되었습니다.
직경 50mm ~ 120mm의 2등급 및 3등급 앵커 체인에 적합합니다.
O-링 밀봉 구조가 장착되어 테스트 압력 조건에서 체인 로커의 방수 무결성을 보장합니다.
이 장치는 앵커 체인의 제어된 고정 및 비상 해제를 가능하게 하여 과부하 조건에서 선박의 안전을 보호합니다.
빠른 사양
- 체인 직경: 50~120mm → 앵커 체인 호환성 정의
- 체인 등급: 2등급 / 3등급 → 적용 가능한 강도 수준
- 방수 압력: 0.03 MPa / 5분 → 체인 로커 밀봉 보장
- 해제 메커니즘: 도그 타입 + 해머 → 빠른 해제 가능
- 핀 강도 로직: 파단 하중의 15~30% → 제어된 파손 보호
- 씰: O-링 고무 → 방수 성능 보장
- 윤활: 그리스 채널 핀 → 부드러운 작동
- 재질: C-Mn 강철 / 스테인리스 강철 → 강도 및 내구성
- 표면: Sa2.5 + 프라이머 → 부식 방지
주요 기술 매개변수
| 공칭 번호. |
체인 케이블 직경 |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | 이론적 무게 kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
선택 가이드
1단계 - 체인 직경 선택 → 앵커 체인에 따라 50~120mm
2단계 - 체인 등급 확인 → 2등급 또는 3등급
3단계 - 방수 요구 사항 확인 → 체인 로커 밀봉에 필요
4단계 - 해제 요구 사항 확인 → 비상 빠른 해제 필요
5단계 - 핀 안전 로직 확인 → 과부하 시 제어된 파손
6단계 - 인증 확인 → 선급 협회 요구 사항
구조
본체 | 도그 잠금 메커니즘 | 해제 핀 | O-링 씰 | 윤활 핀 | 해머 해제 시스템
사용자 정의 속성
- 체인 직경: 50~120mm → 호환성
- 방수 씰: O-링 → 물 유입 방지
- 해제: 해머 작동 → 빠른 비상 해제
- 핀 강도: 15~30% BL → 안전 보호
- 윤활: 그리스 홈 → 부드러운 작동
- 재질: C-Mn 강철 → 구조적 강도
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서
문의 가이드
체인 직경, 체인 등급, 방수 요구 사항 및 선급 인증 요구 사항을 제공해 주십시오.
작동 방식
체인은 도그 메커니즘으로 잠깁니다. 비상 시 해머로 핀을 해제하여 체인이 안전하게 풀리도록 할 수 있습니다. 핀은 제어된 과부하 시 파손되도록 설계되어 선박의 안전을 보장합니다.
응용 분야
앵커 체인 로커 | 비상 체인 해제 시스템 | 선박 안전 시스템
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; 방수 테스트 완료, 제어 해제 안전 설계, 신뢰할 수 있는 잠금 메커니즘.
도면 및 사진
GA 도면 | 설치 레이아웃 | 제품 사진
주문
MOQ: 1 | 배송: 30~60일
FAQ
Q1: 도그 타입 케이블 클렌치의 기능은 무엇입니까?
A: 앵커 체인을 안전하게 고정하고 해제합니다.
Q2: 안전 핀은 어떻게 작동합니까?
A: 비상 해제를 보장하기 위해 체인 파단 하중의 15~30%에서 파손됩니다.
Q3: 방수 설계 이유는 무엇입니까?
A: 체인 로커 밀봉을 유지하고 물이 유입되는 것을 방지하기 위함입니다.
