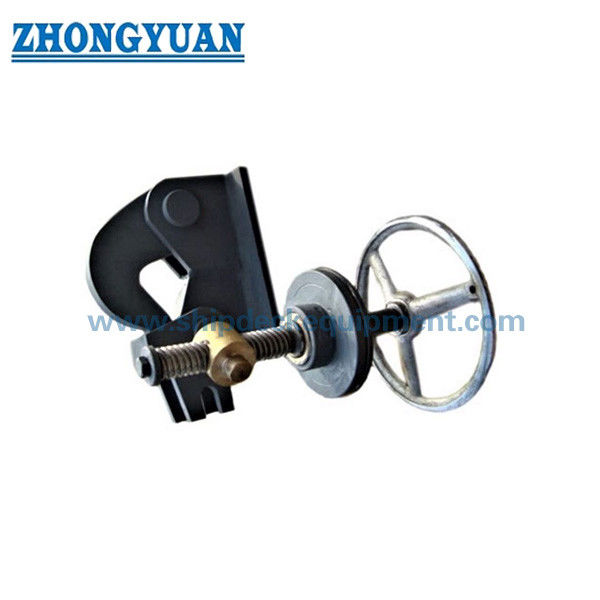

28–57mm CB887 상업용 선박 비상 앵커 체인 릴리스 시스템용 방수 앵커 릴리저
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB*887 | 공칭 체인 직경: | 28mm, 32mm, 34mm |
|---|---|---|---|
| 재료: | C-Mn강, 스테인레스강 | 수압 시험 압력: | 0.4mpa |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 강조하다: | CB 887 케이블 클렌치 앵커 풀러 |
||
제품 설명
28–57mm CB887 방수 앵커 릴리저 (상선 비상 앵커 체인 릴리스 시스템용)
제품 개요
CB887 방수 헬릭스 스크류 타입 앵커 릴리저는 상선 계류 시스템을 위한 중요한 해상 안전 부품으로, 비상 상황에서 신속하게 앵커 체인을 해제할 수 있도록 설계되었습니다. 이 장비는 스크류 타입 잠금 메커니즘과 방수 밀봉 구조를 결합하여 정상 작동 시에는 안정적인 고정을 보장하고 필요 시 즉각적인 해제를 가능하게 합니다. 0.4 MPa의 검증된 방수 성능을 갖춘 이 릴리저는 밀봉 무결성이 필수적인 체인 로커 또는 갑판 구역에 설치하기에 적합합니다. 벌크 캐리어, 유조선, 보트 등에 널리 사용되어 선박 안전 및 비상 대응 능력을 향상시킵니다.
주요 사양
- 표준: CB 887-1977 – 해상 앵커 릴리저
- 체인 직경: 28–57 mm – 일반적인 상선 크기 포함
- 체인 등급: Grade 2 / Grade 3 – 표준 앵커 체인과 호환
- 방수 압력: 0.4 MPa – 검증된 밀봉 성능
- 재질: C-Mn 강 / 스테인리스 강 – 강도 및 내식성
- 나사 유형: 사다리꼴 나사 – 안정적인 기계적 잠금
- 표면 처리: Sa2.5 + 에폭시 프라이머 / 아연 도금
- 설치 구역: 체인 로커 / 갑판 장착 시스템
- 맞춤 제작: 가능
주요 기술 매개변수
체인 직경 mm | H | h | b | L | B | δ | D | d | l | 무게 kg |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr 24×5 | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr 26×5 | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr 32×6 | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
참고: 괄호 안의 치수는 참조 값입니다. 최종 설계는 프로젝트 요구 사항에 따라 달라집니다.
선택 가이드
1단계: 체인 직경 확인 (28–57 mm) – 모델 크기 결정
2단계: 체인 등급 확인 (G2 / G3) – 호환성 보장
3단계: 방수 요구 사항 확인 (0.4 MPa) – 설치 조건
4단계: 재질 선택 (탄소강 / 스테인리스 강) – 부식 수준
5단계: 선급 협회 확인 – 프로젝트 요구 사항
6단계: 설치 위치 확인 (갑판 / 체인 로커) – 구조 설계
구조
본체: 높은 구조적 강도를 가진 용접 강철 하우징
헬릭스 스크류 메커니즘: 안전한 잠금 및 제어된 해제 제공
방수 밀봉 시스템: 최대 0.4 MPa의 압력 저항 보장
체인 고정 장치: 정상 하중 하에서 앵커 체인 유지
해제 메커니즘: 비상 시 빠른 분리 가능
맞춤 속성
체인 직경: 28–57 mm – 선박 사양 기반
체인 등급: G2 / G3 – 하중 요구 사항
재질: 탄소강 / 스테인리스 강 – 부식 환경
코팅: 에폭시 / 아연 도금 / 맞춤 시스템
인증: CCS / ABS / DNV / LR / BV 등
설치 유형: 갑판 장착 / 체인 로커
설계 압력: 0.4 MPa 방수
문의 가이드
다음 정보를 제공해 주십시오:
• 앵커 체인 직경 및 등급
• 선박 유형 (벌크 캐리어 / 유조선)
• 요구되는 선급 협회
• 수량
• 인도 항구 및 Incoterms (FOB / CIF)
• 특별 요구 사항 (재질 / 코팅 / 압력)
작동 방식
앵커 체인은 헬릭스 스크류 잠금 메커니즘을 통해 릴리저 내부에 고정됩니다. 정상적인 조건에서는 스크류가 단단한 기계적 연결을 유지하여 안전한 앵커 고정을 보장합니다. 비상 상황에서는 작업자가 릴리스 시스템을 작동시켜 스크류를 분리하고 앵커 체인이 즉시 떨어지도록 하여 신속한 선박 대응을 가능하게 합니다.
설치 유형
CB887 방수 앵커 릴리저는 다양한 선박 구조 요구 사항을 충족하기 위해 두 가지 표준 설치 구성을 지원합니다:
1. 수직 격벽 설치
- 체인 로커 내부의 수직 격벽에 설치
- 방수 무결성이 필요한 밀폐된 공간에 적합
- 작동 및 유지 보수를 위한 쉬운 접근
- 갑판 공간이 제한된 선박에 선호됨
2. 갑판 하부 설치
- 갑판 구조 하부에 설치
- 내부 공간 절약 및 레이아웃 단순화
- 갑판 장착 앵커 시스템에 적합
- 방수 성능을 유지하기 위해 적절한 밀봉 설계 필요
견적 전에 설치 유형을 확인해야 하며, 이는 구조 설계 및 밀봉 구성에 영향을 미칩니다.
응용 분야
상선, 벌크 캐리어, 유조선, 해양 지원 선박, 비상 계류 시스템
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서.
방수 설계 (0.4 MPa 검증); 안정적인 비상 해제 성능; 표준 앵커 체인과의 강력한 호환성; 해양 환경을 위한 견고한 구조; 맞춤형 구성
도면 및 사진
일반 배치 도면 및 제품 사진
주문
모델, 체인 직경, 재질, 인증, 수량 및 배송 조건을 명시하십시오.
자주 묻는 질문
Q1: 이 앵커 릴리저가 선급 요구 사항을 충족할 수 있습니까? A: 예, CCS, ABS, DNV, LR 및 기타 선급 인증과 함께 공급될 수 있습니다.
Q2: 방수 성능이 테스트되었습니까? A: 예, 이 장치는 0.4 MPa의 수압을 견디도록 테스트되었습니다.
Q3: 방수형과 비방수형의 차이점은 무엇입니까? A: 방수형은 밀봉 구조와 압력 저항을 포함하며, 밀폐되거나 수중 환경에 적합합니다.
Q4: 특정 프로젝트에 맞게 맞춤 제작할 수 있습니까? A: 예, 치수, 재질, 코팅 시스템 및 인증을 맞춤 제작할 수 있습니다.
