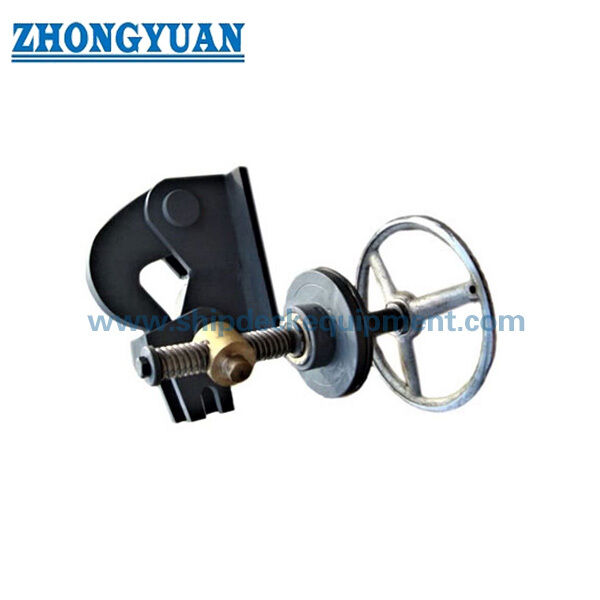

28, 32 & 34 mm 체인용 방수 나사식 앵커 체인 릴리저 | CB/Z 887-2007

28, 32 & 34 mm 체인용 방수 나사식 앵커 체인 릴리스 장치 | CB/Z 887-2007

제품 개요

CB/Z 887-2007 방수 나사식 앵커 체인 릴리스 장치는 기계식 체인 끝 고정 및 제어 해제 어셈블리입니다. 방수 구성은 해제 후크, 작동 샤프트, 사다리꼴 나사, 슬라이더, 잠금 부품 및 패킹된 스터핑 박스 배열을 사용하여 설치 경계를 통해 해제 메커니즘을 작동하면서 지정된 밀봉 기능을 유지할 수 있습니다.

이 페이지는 CB/Z 887-2007에 정의된 28mm, 32mm 및 34mm 방수 구성을 다룹니다. 선택 및 제조는 해당 표준 도면, 실제 체인 끝 연결, 설치 인터페이스, 작동 방향, 사용 가능한 여유 공간 및 승인된 프로젝트 문서에 대해 확인해야 합니다. 비방수 구성은 별도의 배열이며 아래 치수 표에 표시되지 않습니다.

빠른 사양

• 제품 유형: 방수 나사식 앵커 체인 릴리스 장치 → 정상 상태에서 체인 끝을 고정하고 제어된 기계적 해제 기능을 제공합니다.

• 표준: CB/Z 887-2007 → 이 페이지의 제조 치수, 방수성, 검사 및 품질 요구 사항은 이 표준만을 기반으로 합니다.

• 적용 가능한 앵커 체인: 28 / 32 / 34 mm → 개별 표준 크기; 승인된 체인 및 설치 도면에서 정확한 크기를 선택하십시오.

• 방수 구성: 작동 샤프트 주위의 패킹된 스터핑 박스 씰링 → 방수 유형에 필요한 씰링 인터페이스를 제공합니다.

• 방수 요구 사항: 누출 없이 0.4 MPa 이상의 정수압을 견딜 수 있는 스터핑 박스 어셈블리.

• 작동 메커니즘: 사다리꼴 나사 + 슬라이더 + 해제 후크 → 수동 샤프트 회전으로 제어된 후크 해제가 이루어집니다.

• 표준 나사 크기: 28mm 체인의 경우 Tr 24×5-7; 32 / 34mm 체인의 경우 Tr 26×5-7 → 주요 가공 및 조립 제어 치수.

• 참조 질량: 28 / 32 / 34 mm 방수 구성의 경우 23 / 28 / 28 kg → 설치 취급 및 포장에 유용합니다.

주요 기술 매개변수

CB/Z 887-2007 방수 구성. 치수는 mm 단위입니다. 괄호 안의 값은 참조 치수입니다.

선택 및 문의 가이드

• 1단계: CB/Z 887-2007 방수 나사식 구성 및 필요한 28 / 32 / 34 mm 앵커 체인 크기를 확인합니다.

• 2단계: 승인된 도면에서 체인 끝 연결, 설치 경계, H / h / b / L / B 인터페이스 치수, 샤프트 방향 및 사용 가능한 작동 여유 공간을 확인합니다.

• 3단계: 방수 시험 요구 사항, 고객 / 등급 / 제3자 입회 범위 및 필요한 시험 문서를 확인합니다.

• 4단계: 부품 재료 일정, 재료 추적성, 포장 사양, 윤활 요구 사항 및 보호 코팅을 확인합니다.

• 5단계: 수량, 적용 선박 유형, 설치 위치, 도면 또는 참조 사진, 배송지, 필요한 배송 시간 및 승인 문서 요구 사항을 제공합니다.

구조

본체 | 해제 후크 | 대형 샤프트 | 소형 샤프트 | 잠금 캐치 | 압축 너트 | 압축 슬리브 | 패킹 | 스터핑 박스 본체 | 부싱 | 사다리꼴 나사 | 슬라이더

제조 및 기술 품질 요구 사항

• 치수 제어: H, h, b, L, B, t, d 및 l 치수는 지정된 사다리꼴 나사와 함께 CB/Z 887-2007 구성 및 제어 생산 도면을 따라야 합니다.

• 나사 및 슬라이딩 부품: 사다리꼴 나사, 대응 나사, 슬라이더 및 샤프트 핏은 부드럽고 걸림 없이 움직이도록 가공 및 조립되어야 합니다. 버 및 유해한 날카로운 모서리는 제거해야 합니다.

• 방수 조립: 패킹, 압축 슬리브, 압축 너트 및 스터핑 박스 부품은 방수 구성이 지정된 밀봉 요구 사항을 충족하도록 올바르게 장착해야 합니다.

• 방수 시험: 스터핑 박스 어셈블리는 누출 없이 0.4 MPa 이상의 정수압을 견뎌야 합니다. 시험 실행 및 입회는 승인된 검사 범위에 따라야 합니다.

• 작동 기능: 해제 후크, 샤프트, 나사 및 슬라이더는 걸림 없이 의도된 잠금 및 해제 순서대로 작동해야 합니다. 개폐 / 잠금 방향 표시는 조립 후 명확해야 합니다.

• 재료 제어: 부품 재료는 CB/Z 887-2007에 지정된 재료 일정 및 참조 재료 표준을 준수해야 합니다. 재료 대체는 제조 전에 프로젝트 승인이 필요합니다.

• 표면 및 윤활: 마찰, 나사 및 베어링 접촉부는 적절한 윤활을 받아야 합니다. 노출된 표면은 표준 및 승인된 프로젝트 코팅 시스템에서 요구하는 보호 처리를 받아야 합니다.

• 최종 검사: 출고 전에 재료 문서, 주요 치수, 외관, 조립 상태, 작동 유연성, 방수성, 마킹 및 배송 문서를 확인합니다.

사용자 정의 속성

• 표준: CB/Z 887-2007 → 이 페이지의 설계, 제조 및 승인 기준입니다.

• 구성: 방수 나사식 → 패킹된 스터핑 박스 배열이 포함됩니다. 비방수 유형은 별도입니다.

• 체인 직경: 28 / 32 / 34 mm → 이 페이지에 표시된 표준 개별 크기 시리즈입니다.

• 방수성: ≥0.4 MPa 정수압, 누출 없음 → 방수 씰링 배열에 적용됩니다.

• 나사: Tr 24×5-7 또는 Tr 26×5-7 → 체인 크기 및 표준 구성에 따라 선택됩니다.

• 재료: CB/Z 887-2007에 따른 부품별 탄소강, 스테인리스강 및 구리 합금 재료 → 최종 부품별 등급은 제어된 BOM을 따릅니다.

• 작동: 수동 나사 및 슬라이더 해제 → 작동 방향, 후크 결합 및 사용 가능한 여유 공간은 승인된 설치 도면과 일치해야 합니다.

• 검사: 치수, 시각, 기능 및 방수 검사 → 주문 요구 사항에 따른 입회 및 문서 범위입니다.

• 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용 가능 → 제작자 인증서, 재료 문서 및 등급 / 제3자 검사 범위는 생산 전에 합의해야 합니다.

작동 방식

앵커 체인 끝이 해제 후크에 연결됩니다 → 잠금 부품 및 나사 메커니즘이 후크를 고정합니다 → 작업자가 표시된 해제 방향으로 작동 샤프트를 돌립니다 → 사다리꼴 나사가 슬라이더를 구동합니다 → 해제 후크가 제어된 순서로 해제됩니다 → 어셈블리는 작동 후 검사 및 재설정됩니다.

응용 분야

방수 앵커 체인 끝 해제 장치 | 특수 선박 앵커링 시스템 | 도면 제어 설치 | 신조 프로젝트 | CB/Z 887-2007 사양 수리 및 교체 프로젝트

인증 및 장점

인증 및 제3자 검사는 프로젝트 요구 사항, 합의된 검사 범위, 재료 추적성 및 승인 절차에 따라 준비될 수 있습니다. 기본적으로 포함되지 않습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

도면 및 사진

자주 묻는 질문

Q1: 이 페이지의 방수 구성에서 다루는 체인 크기는 무엇입니까?

A1: 여기에 표시된 표준 크기는 28mm, 32mm 및 34mm입니다. 개별 크기이므로 28-34mm를 연속 범위로 취급하기보다는 실제 체인 및 승인된 설치 도면과 일치하도록 선택해야 합니다.

Q2: 방수 유형의 주요 승인 요구 사항은 무엇입니까?

A2: 스터핑 박스 씰링 배열은 누출 없이 0.4 MPa 이상의 정수압을 견뎌야 합니다. 합의된 검사 계획은 입회 및 문서 요구 사항을 정의해야 합니다.

Q3: 제조 전에 어떤 정보가 필요합니까?

A3: 체인 크기, 설치 도면, 체인 끝 연결, 경계 치수, 샤프트 방향, 작동 여유 공간, 재료 문서 요구 사항, 코팅, 방수 검사 범위, 수량 및 배송 요구 사항을 확인하십시오., 시험 압력 및 입회 범위, 재료 / 코팅 요구 사항, 수량, 목적지 및 배송 일정.
