28–57mm CB887 상업용 선박 비상 앵커 체인 릴리스 시스템용 방수 앵커 릴리저
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB*887 | 공칭 체인 직경: | 28mm, 32mm, 34mm |
|---|---|---|---|
| 재료: | C-Mn강, 스테인레스강 | 수압 시험 압력: | 0.4mpa |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 강조하다: | CB 887 케이블 클렌치 앵커 풀러 |
||
제품 설명

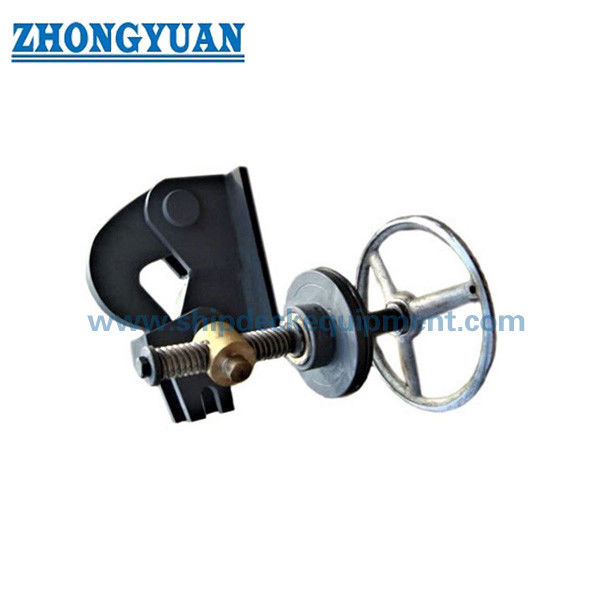

방수식 스크루형 앵커 체인 풀러 CB 887-1977
제품 개요
CB 887-1977 방수성 나사형 앵커 체인 풀러 (anchor chain releaser) 는 원래 표준에 의해 잠수함 앵커 장치에 사용 된 기계적 비상 풀러 집합체입니다. 회전 축을 사용합니다.트래페즈형 나사, 슬라이더, 풀 록, 잠금 부품,그리고 펌핑 박스 구조를 포장하여 앵커 체인을 정상 상태로 유지하고 필요한 경우 제어 된 수동 작동 순서를 통해 풀어줍니다..
기존 CB 887-1977 사이즈 시리즈는 28 ~ 57mm의 앵커 체인 지름을 다루고 있습니다.또는 일반 상용선 앵커 풀러 대신 드래잉 제어 제품. CB 887-2007는 1977년판을 대체하고, 체인 사이즈 시리즈를 개정하고, 방수 타입을 추가하고, 수량적 방수 요구 사항을 도입했습니다. 승인된 용기 도면,설치 인터페이스, 작동 방향, 시험 범위 및 권한 또는 클래스 요구 사항은 따라서 제안 및 생산 전에 확인되어야합니다.
빠른 사양
- 제품 유형: 방수성 헬릭스 / 나사형 앵커 체인 풀러 → 기계적 유지 및 방수성 경계를 가로질러 제어 비상 풀러.
- 표준 기본: CB 887-1977 레거시 구성 → 원래 표준 적용 범위는 일반 상용 선박이 아닌 잠수함용으로 제한됩니다.
- 레거시 체인 지름 범위: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → 기존 승인 된 설치 도면 및 체인 연결 기하학에 따라 선택하십시오.
- 현재 표준 참고: CB 887-2007는 1977 에디션을 대체합니다 → 새로운 프로젝트는 현재 28 / 32 / 34 mm QS 또는 QF 구성이 필요한지 확인해야합니다.
- 방수성 기준 (CB 887-2007): 충전 상자 누출 테스트에서 0.4 MPa 이상의 정적 물 압력에서 → 승인된 시험 사양에 포함된 경우에만 기존 공급 장치에 적용됩니다.
- 작동 메커니즘: 회전 샤프트 + 트래페소이드 나사 + 슬라이더 + 풀 록 → 수동 작동은 부드러운 움직임과 명확한 개방 / 잠금 방향 표시를 확인해야합니다.
- 재료 개념: 혼합 철강, 스테인레스 스틸, 청동, 부시 및 포장 부품 → 최종 재료 등급은 승인 된 BOM에 따라 단일 일반 재료 설명이 아닙니다.
- 검사 중점: 차원, 재료, 표면 상태, 용접 품질, 수질, 작동 유연성, 표시 및 배송 문서
주요 기술 매개 변수
|
체인 다이아 |
H |
L |
B |
δ |
스레드 D |
무게 (kg) |
|---|---|---|---|---|---|---|
| 28 | 170 | 500 | 200 | 10 | Tr 24x5 | 22.73 |
| 31 | 180 | 510 | 210 | 10 | Tr 26×5 | 27.74 |
| 34 | 180 | 510 | 210 | 10 | Tr 26×5 | 28.10 |
| 43 | 200 | 550 | 250 | 12 | Tr 26×5 | 48.67 |
| 49 | 220 | 560 | 260 | 14 | Tr 32×6 | 63.63 |
| 53 | 235 | 575 | 275 | 14 | Tr 32×6 | 78.30* |
| 57 | 235 | 575 | 275 | 14 | Tr 32×6 | 79.47 |
선택 및 조사 가이드
단계 1: 요구되는 표준 개정 및 서비스 기반을 확인합니다: 기존 CB 887-1977 교체 / 수리 또는 현재 CB 887-2007 설계.
단계 2: 앵커 체인 지름, 원본 모델 표시, 체인 끝 연결 및 기존 설치 또는 배 도면을 확인합니다.현재 표준이 기존 31mm 크기를 32mm로 변경했음을 참고하십시오..
단계 3: 방수 또는 방수 구성, 경계 압력, 시험 압력, 유지 시간, 누출 수용 및 목격자 요구 사항을 확인합니다.
단계 4: 설치 인터페이스, 작동 샤프트 방향, 사용 가능한 작동 허리점, 방출 방향, 주변 구조 및 검사 및 유지보수를 위한 액세스를 확인합니다.
단계 5: 승인 된 재료 목록, 포장 유형, 윤활점, 코팅 시스템, 재료 추적성, 제조업체 문서 및 모든 클래스 또는 기관 검사 범위를 확인합니다.
단계 6: 수량, 용기 종류, 교체 사진, 원본 도면 또는 차원, 배송 목적지 및 필요한 배송 시간을 제공하십시오.
구조
주체. 풀 갈고리. 큰 셰프트. 작은 셰프트. 잠금 잡기. 압축 견과류. 압축 수갑. 포장. 채식 상자. 부시. 트라페조이드 나사. 슬라이더.
방수성, 메커니즘 및 품질 장점
- 포장 된 채우기 상자 배열은 방수 구성이 지정되면 작동 샤프트 주위의 정의 된 밀폐 인터페이스를 제공합니다.
- 트라페소이드 나사 는 샤프트 회전 을 제어 된 슬라이더 운동 으로 변환 하여, 의도적 인 기계적 동작 순서 를 통해 방출 갈고리를 분리 할 수 있게 한다.
- 잠금 장착장과 표시 된 개방 / 잠금 방향은 의도하지 않은 동작을 줄이는 데 도움이 됩니다. 최종 잠금 및 작동 조치는 승인 된 도면과 일치해야합니다.
- 기능적 재료는 구성 요소의 용도에 따라 선택되어야합니다: 몸체와 갈고리의 구조 강도, 샤프트의 부식 및 마모 저항성,부시 및 나사 부품에 적합한 베어링 / 스레드 재료, 그리고 포장 상자에 대한 승인 된 포장.
- 검사에는 재료 문서, 차원, 표면 결함, 용재 품질, 윤활, 표시, 원활한 회전, 누출 검사 등이 포함되어야 합니다.그리고 합의된 범위에 따라 포장 / 배달 기록.
- 레거시 교체 작업의 경우 일반 카탈로그 호환성보다 차원 상호 교환성과 운영 접근성이 더 중요합니다. 원래 설치 도면은 생산을 제어해야합니다.
사용자 지정 속성
- 표준: CB 887-1977 → 잠수함 용으로 물 막성 나사형 앵커 풀러 레거
- 서비스 상태: 레거시 / 교체 기본 → 현재 신축 프로젝트 CB 887-2007 또는 다른 적용 표준을 검토해야합니다.
- 체인 지름: 28-57mm 레거시 시리즈 → 정확한 원래 크기 및 체인 끝 기하학을 확인합니다.
- 방수성: 0.4 MPa의 정적 물압의 현재 표준 기준 → 기존 시험 범위, 유지 시간 및 수용은 주문에 명시되어야 합니다.
- 메커니즘: 트라페소이드 나사 및 슬라이더 → 샤프트 회전으로 제어 수동 방출.
- 설치 인터페이스: 확인 → 승인된 GA, 경계 세부 사항, 운영 방향 및 사용 가능한 허가를 제공하십시오.
- 재료: 다중 재료 조립 → 부품 등급 및 교체에는 승인된 BOM 확인이 필요합니다.
- 표면 처리: 기름진 마찰 표면 + 지정된 보호 코팅 → 최종 코팅은 승인된 프로젝트 시스템을 따릅니다.
- 인증서 요구 사항: 계약 → 제조자 인증서, 자료 문서, 시험 보고서, 학급 증인 또는 권위 승인이 인용 전에 확인되어야합니다.
어떻게 작동 합니까?
Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, 정비 및 작동 후 재설정
신청서
오래된 잠수함 앵커 시스템. 수리 및 교체 프로젝트. 제어된 수체성 앵커 체인 해제 장치. 원래 CB 887-1977 설치와 일치하는 예비 조립품
인증 및 장점
인증서 및 제3자 검사 계약, 승인된 검사 범위, 물질 추적성 요구 사항 및 클래스 또는 기관 승인 절차에 따라 정리 될 수 있습니다.기본적으로 포함되지 않습니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서. 요청에 따라 제공되며 프로젝트 요구 사항 및 클래스 / 기관 승인에 따라 제공됩니다.
그림 & 사진
FAQ
Q1: CB 887-1977는 대량 운송선, 탱커 또는 다른 일반 상용 선박에 적합합니까?
A1: 표준의 명시된 범위에 의해 아닙니다. CB 887-1977은 잠수함용으로만 설계되었습니다.상용선 프로젝트에서는 배 설계자의 승인된 장치를 사용해야 하며 적절한 표준을 확인해야 합니다., 예를 들어 CB/T 4219-2013는 소형 및 중형 선박의 간단한 앵커 릴레이저 또는 CB/T 3143-2013는 더 큰 개형 체인 릴레이저에 적용될 경우.
Q2: CB 887-2007에서 CB 887-1977에 비해 어떤 변화가 있었습니까?
A2: 2007년판은 오래된 표준을 대체하고, 방수형이 추가되었고, 기존 43/49/53/57mm 사이즈를 제거하고, 31mm를 32mm로 변경했습니다.그리고 수질적인 방수성 요구 사항과 시험 방법을 추가했습니다.정확한 개정안은 공표 전에 합의되어야 합니다.
Q3: 대체 요약에 필요한 정보는 무엇입니까?
A3: 원본 모델 또는 이름판, 사슬 지름, 승인된 도면, 설치 및 작동 면 사진, 방수 경계 요구 사항, 시험 압력 및 목격자 범위소재 / 코팅 요구 사항, 양, 목적지, 배송 일정
