제품 개요

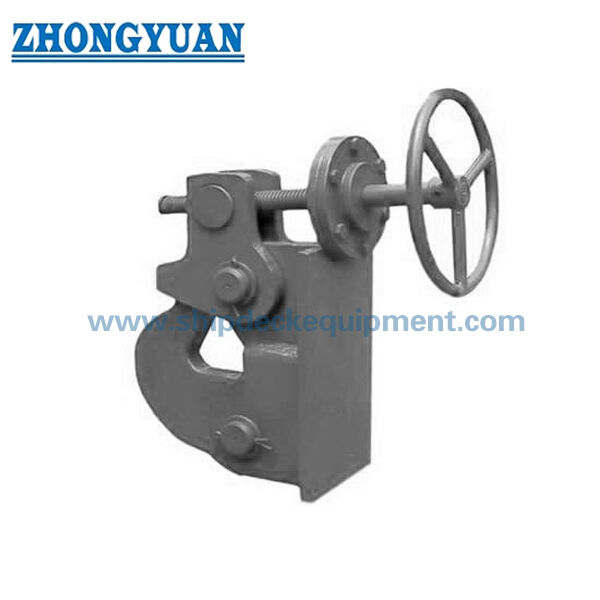

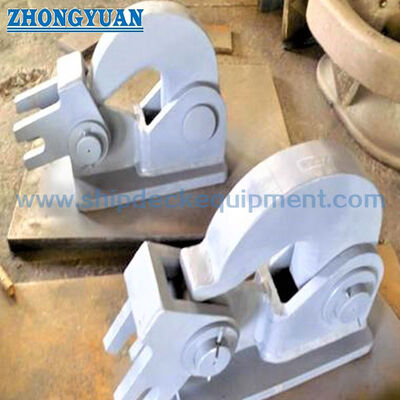

CB 289-81 나사형 앵커 체인 풀러, 케이블 클렌치 또는 앵커 케이블 풀러로도 불립니다.앵커 체인의 끝 링크를 고정시키고 필요한 경우 제어 된 풀을 허용하는 데 사용됩니다.배 의 설계, 설치 공간, 방수성 요구 사항 및 운영 배열 에 따라 배 갑판, 방벽 또는 앵커 체인 로커 경계 에 배치 될 수 있다.

이 나사 작동 케이블 클렌치는 제공된 매개 변수 표에 따라 25mm에서 122mm까지의 명목 체인 지름을 다루고 있으며, 2급 및 3급 앵커 체인을 위해 명시되어 있습니다.수리소, 선박 소유자 및 엔지니어링 구매자, 주요 확인 포인트는 체인 크기, 앵커 체인 등급, 장착 위치, 방수 기능 테스트, 운영 면허, 재료,표면 보호, 인증의 적용 범위 및 프로젝트 도면 CB 289-81 또는 다른 확인 된 수정 요구 여부.

빠른 사양

• 제품 유형: 스루프형 앵커 체인 풀기 / 케이블 클렌치 → 앵커 체인 끝 링크를 고정하고 배 절차에 따라 제어 된 풀기를 지원합니다.
• 기술 표준: 제공 된 CB 289-81 → 프로젝트 문서에서도 CB* 289-91을 참조하면 정확한 표준 개정을 확인해야합니다.
• 명목 체인 지름 범위: 25mm ~ 122mm → 작은 선박, 럭보트, 워크보트, 내륙 선박 및 다른 유형의 선박에 대한 여러 앵커 체인 크기를 포함합니다.
• 적용 가능한 사슬 등급: 2등급 및 3등급 앵커 사슬 → 사슬 등급과 끝 연결의 차원을 선택하기 전에 확인해야 합니다.
• 설치 위치: 선박 갑판, 방벽 또는 앵커 체인 로커 경계 → 장착 구조, 작동 공백 및 방수 경계는 도면으로 확인되어야 합니다.
• 작동: 스크루로 작동하는 기계적 장치 → 올바른 설치 및 유지 관리 시 실용적인 회전 작동 및 신뢰할 수있는 풀 / 고정 동작을 위해 설계되었습니다.
• 방수성 요구 사항: 방수성 기능 테스트가 지정됩니다 → 시험 방법, 압력, 기간 및 수용 기준은 프로젝트 또는 클래스 요구 사항을 따라야합니다.
• 재료 및 마무리: C-Mn 강철 또는 스테인리스 강철, Sa 2.5 블래스팅 + 에포시 상점 프라이머, 진료 또는 주문에 따라 사용자 정의 표면 처리 가능.

주요 기술 매개 변수

주요 웹 페이지 선택 차원 CB 289-81 나사형 앵커 체인 풀러. 다른 표시가 없으면 차원은 mm입니다.제공 된 전체 차원 테이블은 엔지니어링 참조 섹션에 보관됩니다..

선택 및 조사 가이드

단계 1: 제품 이름 및 표준 참조를 확인합니다: 나사형 앵커 체인 풀러 / 케이블 클렌치, CB 289-81 또는 프로젝트에서 정해진 정확한 개정.

단계 2: 배의 앵커 체인 사양에 따라 명목 앵커 체인 지름 범위, 체인 등급 및 끝 링크 / 쓴 끝 배열을 확인합니다.

단계 3: 설치 위치를 확인합니다: 사용 가능한 공간, 작동 방향, 열기 위치 및 방수 경계를 포함하여 갑판, 방벽 또는 체인 로커 경계가 있습니다.

단계 4: 재료 요구 사항을 확인합니다: C-Mn 강철, 스테인리스 강철 또는 기타 지정된 강철 등급, 모든 재료 인증 요구 사항과 함께.

단계 5: 표면 처리 및 진식 보호를 확인합니다: Sa 2.5 폭발 + 에포시 샵 프라이머, 진료, 최종 페인트 시스템 또는 사용자 정의 표면 처리.

단계 6: 견인 전에 검사 및 인증 범위를 확인합니다: 방수 기능 테스트, 제조자 인증서, 재료 인증서, 클래스 검사 또는 필요한 경우 목격자 검사.

단계 7: 양, 배의 종류, 설치 도면 또는 참조 사진, 배송 목적지, 필요한 배송 시간 및 분류회사의 요구 사항을 제공하십시오.

구조

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

설계, 설치 및 품질 장점

• 나사 조작 구조는 앵커 체인 끝 링크의 점진적인 기계적 고정 및 풀기를 지원합니다. 간단하고 견고하고 사용할 수있는 배열이 필요할 때 유용합니다.
• 설치는 배의 도표에 의해 지원되는 경우 갑판 또는 방벽 위치에 배치 될 수 있습니다.그리고 방수 경계는 조선소 또는 설계 사무실에 의해 확인되어야 합니다.
• 공급 된 크기 범위 25mm에서 122mm 체인 지름은 케이블 클렌치를 작은 보트, 트러그 보트, 작업 보트, 서비스 배,그리고 내륙선에선 체인 사양이 일치할 때.
• 방수 기능 테스트는 공급된 사양에 나열되어 있으며, 밀폐 설계 및 설치 인터페이스는 중요한 구매 및 검사 지점입니다.
• C-Mn 스틸과 스테인리스 스틸 옵션은 구매자가 부식 환경, 유지 보수 기대, 배 페인트 시스템 및 프로젝트 예산과 일치 할 수 있습니다.
• 회전 및 나사 접촉 영역은 과도한 운영 노력을 피하기 위해 제조, 표면 처리 및 최종 조립 후 원활한 작동을 확인해야합니다.
• 표면 처리는 Sa 2.5 블래스팅과 에포시 샵 프라이머, 진료 또는 프로젝트 코팅 사양에 따라 사용자 정의 코팅으로 구성 될 수 있습니다.

사용자 지정 속성

• 표준: 제공 된 CB 289-81 → 조선소 또는 소유자 사양이 이러한 나사 유형의 앵커 풀러를 요구 할 때이 참조를 사용하십시오.
• 제품명: 스루브형 앵커 체인 풀러 / 케이블 클렌치 → 앵커 체인 끝 링크를 고정하고 풀기 위해 사용되며, 리프팅 서비스를 위해 사용되지 않습니다.
• 명목 체인 지름: 25~122mm → 실제 앵커 체인 지름과 프로젝트 도면에 따라 선택합니다.
• 앵커 체인 등급: 2등급 / 3등급 → 체인 등급 및 끝 연결 크기 제조 전에 확인되어야 합니다.
• 설치: 갑판 / 방벽 / 체인 로커 경계 → 설치 인터페이스 및 방수 구역은 배 배열 도면을 따라야합니다.
• 작동: 나사 조작 기계식 풀 → 작동 손잡이, 막대 또는 원격 조작 레이아웃은 용기 설계에 따라 확인되어야 합니다.
• 방수 기능: 제공된 사양에 따라 필요한 시험 → 시험 방법 및 수용 기준은 프로젝트 요구 사항에 의해 확인되어야 합니다.
• 재료: C-Mn 강철 또는 스테인리스 강철 → 정확한 등급과 인증서의 범위는 주문 전에 확인해야합니다.
• 표면 처리: Sa 2.5 폭발 + 에포시 작업실 프라이머, 가루화 또는 사용자 정의 → 최종 마감은 프로젝트 진식 보호 요구 사항을 따릅니다.
• 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 클래스 승인, 목격자 검사 및 인증서 수준은 제안 전에 확인되어야합니다.

어떻게 작동 합니까?

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

신청서

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성, 방수 테스트 요구 사항 및 클래스 사회 승인 절차에 따라 구성 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 올바른 CB 289-81 나사형 앵커 체인 풀기를 어떻게 선택해야 합니까?

A1: 모형은 앵커 체인 명목 지름, 체인 등급, 끝 링크 배열, 설치 위치, 작동 허리점 및 배의 도면으로 선택합니다.제공 된 테이블은 25 mm에서 122 mm까지의 체인 지름 범위를 다루고 있습니다..

Q2: 이 케이블 클렌치가 갑판과 방벽 두 곳에 모두 설치 될 수 있습니까?

A2: 장착 인터페이스와 방수 경계를 지원하는 배의 설계에 따라 갑판 또는 방벽 위치에 배치 될 수 있습니다. 조선소 또는 설계 사무실은 강화를 확인해야합니다.오픈 장소, 운영 방향 및 검사 요구 사항

Q3: 클래스 인증서가 모든 주문과 함께 자동으로 제공됩니까?

A3: 아니. 클래스 관련 인증서, 목격자 검사, 자료 추적성물 밀착 테스트 문서는 제안 전에 확인되고 프로젝트 요구 사항 및 클래스 승인 절차에 따라 배치되어야합니다..
