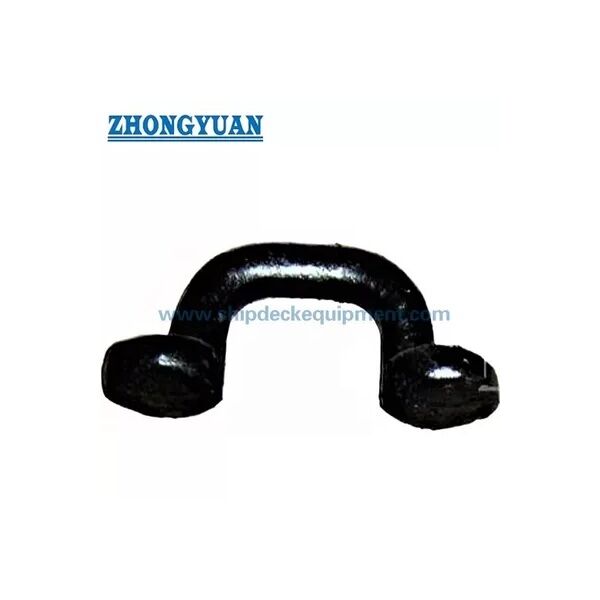

로프 터미널 및 섀클 연결용 단조 해양 타원형 아이플레이트 | JIS F 3410-1999 E형

로프 단말 및 샤클 연결용 단조 해양 타원형 아이플레이트 | JIS F 3410-1999 타입 E

제품 개요

JIS F3410 타입 E 단조 타원형 아이플레이트는 선박 구조물에 용접되는 부착물로, 로프 단말, 샤클, 풀리 또는 유사한 연결 하드웨어를 고정하는 데 사용됩니다. 일반적으로 선박 도면에서 허용 하중이 정의되고, 눈 구멍이 제어되며, 용접 다리가 있고, 표면이 매끄럽게 마감된 컴팩트한 타원형 아이플레이트가 요구되는 경우에 선택됩니다.

이 소형 사이즈 범위는 공칭 번호 0.5, 1, 2를 포함하며, 허용 하중은 4.9kN에서 19.6kN까지입니다. 아이플레이트는 검증된 용접 세부 사항, 주변 보강재 및 승인된 하중 방향을 갖춘 적합한 선박 구조물에만 설치해야 합니다. 설계 도면, 선급 승인 및 검사 범위에서 사용을 확인하지 않는 한, 일반적인 리프팅 러그 또는 프로젝트 승인 리프팅 패드 아이의 대체품으로 취급해서는 안 됩니다.

빠른 사양

• 제품 유형: 단조 타원형 아이플레이트 / O-링 부착물 → 선박 구조물의 로프 단말, 샤클, 풀리 및 계류 관련 부착물을 위한 용접 연결 지점
• 표준 및 공급 유형: JIS F3410-1999 타입 E → 표준 기반 아이플레이트 선택에 사용; 생산 전에 프로젝트 도면과 최종 유형을 확인해야 합니다.
• 공칭 번호 범위: 0.5 / 1 / 2 → 공간 및 용접 크기가 제한된 소형 부착 위치를 위한 컴팩트 저하중 범위
• 허용 하중 범위: 4.9 ~ 19.6 kN → 아이플레이트 선택 값; 로프 파단 하중, 시험 하중 또는 프로젝트 리프팅 SWL과 혼동하지 마십시오.
• 주요 치수: d, L, H, R, D, T 및 용접 다리 f → 웹페이지 도면, 용접 계획 및 견적 확인을 위한 주요 데이터
• 재질 옵션: 연강, C-Mn강 단조 또는 스테인리스강 → 최종 재질 등급 및 용접성은 선박 사양에 따라 확인해야 합니다.
• 표면 상태: 마감된 아이플레이트 표면은 균열 및 벗겨짐이 없어야 합니다 → 검사 승인 및 안전한 연결 표면 품질에 중요
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 1회 도장 (참고) → 최종 코팅 시스템 또는 스테인리스강 마감은 프로젝트 요구 사항을 따라야 합니다.

주요 기술 매개변수

선택 및 문의 가이드

1단계: 선박 도면, 요구되는 허용 하중 및 연결 하드웨어에 따라 JIS F3410 타입 E 및 공칭 번호 0.5 / 1 / 2를 확인하십시오.

2단계: 실제 용도를 확인하십시오: 로프 단말 고정, 샤클 연결, 풀리 연결, 계류 관련 부착물 또는 기타 선박 구조물 연결 지점.

3단계: 설치 위치, 주변 구조, 보강재, 용접 다리 f, 하중 방향을 확인하고 아이플레이트가 갑판, 격벽 또는 기타 승인된 구조물에 설치되는지 확인하십시오.

4단계: 재질 요구 사항을 확인하십시오: 연강, C-Mn강 단조, 스테인리스강 또는 소유주, 조선소 또는 선급에서 요구하는 정확한 재질 등급.

5단계: 견적 전에 표면 처리, 코팅 시스템, 검사 범위, 재질 증명서, 제작사 증명서 및 선급 증명서 요구 사항을 확인하십시오.

6단계: 수량, 배송지, 요구 배송 시간, 설치 도면, 연결될 샤클/로프 단말 정보 및 가능한 경우 참조 사진을 제공하십시오.

구조

단조 타원형 아이 본체 | 매끄러운 아이 구멍 | 용접 부착 베이스 | 용접 다리 f | 둥근 전환 영역 | 마감된 연결 표면 | 샵 프라이머 또는 지정된 표면 처리

단조, 용접 및 엔지니어링 장점

• 단조 강철 구조는 컴팩트한 연결 모양을 지원하며, 제어된 두께, 둥근 전환부, 그리고 느슨한 판 절단보다 작은 용접 부착 지점에 더 적합합니다.
• 타원형 아이 구멍은 샤클, 로프 단말 또는 풀리 부착물을 위한 정의된 연결 영역을 제공하여 조선소가 연결 하드웨어를 의도된 하중 방향과 정렬되도록 유지하는 데 도움이 됩니다.
• 지정된 용접 다리 f는 설치 논의를 위한 명확한 참조를 제공하지만, 최종 용접 세부 사항, 용접 길이 및 주변 보강재는 여전히 조선소 또는 설계 사무소에서 확인해야 합니다.
• 아이 및 베이스 주변의 부드러운 전환부는 국부적인 날카로운 모서리를 줄이고 서비스 중 연결 하드웨어의 더 안정적인 안착을 지원합니다.
• 공급되는 표면 요구 사항인 마감된 표면의 균열 및 벗겨짐 없음은 검사, 코팅 접착 및 장기적인 선박 서비스에 중요합니다.
• 허용 하중은 아이플레이트의 선택 값으로 명시되며, 로프 MBL, 시험 하중 또는 무제한 리프팅 SWL이 아닙니다. 프로젝트 승인에서 실제 허용 사용을 정의해야 합니다.
• 세 가지 크기 범위는 소형 선박, 작업선, 서비스 선박 및 더 작은 용접 아이플레이트가 필요한 컴팩트한 선박 부착 위치에 유용합니다.

사용자 정의 속성

• 표준: JIS F3410-1999 → 프로젝트 사양이 JIS 선박 타원형 아이플레이트를 요구할 때 사용
• 유형: 공급되는 타입 E → 생산 출시 전에 공식 표준 도면 및 프로젝트 도면과 대조하여 확인
• 공칭 번호: 0.5 / 1 / 2 → 허용 하중, 연결 하드웨어 및 설치 공간에 따라 선택
• 허용 하중: 4.9 / 9.8 / 19.6 kN → 아이플레이트의 선택 기준이며, 로프 파단 하중 또는 자동 리프팅 SWL이 아님
• 재질: 연강 / C-Mn강 단조 / 스테인리스강 → 정확한 등급, 추적성 및 용접성 요구 사항 확인 필요
• 설치: 선박 구조물에 용접 → 갑판 또는 격벽 보강, 용접 절차 및 하중 방향은 조선소에서 검토해야 함
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 → 최종 코팅 시스템은 선박 도장 사양 또는 고객 요구 사항을 따름
• 증명서 요구 사항: 프로젝트 요구 사항에 따라 가능 → 견적 전에 선급 검사 및 증명서 범위 확인 필요

작동 방식

로프 단말 / 샤클 / 풀리 부착물이 타원형 아이에 연결됨 → 하중이 승인된 방향으로 아이플레이트를 통해 작용함 → 용접된 베이스가 보강된 선박 구조물로 힘을 전달함 → 표면 검사 및 코팅은 프로젝트 요구 사항에 따라 완료됨

응용 분야

선박 갑판 | 격벽 | 작업선 | 예인선 | 서비스 선박 | 소형 선박 | 내륙 운송 선박 | 로프 단말 고정 | 샤클 연결 지점 | 풀리 부착 지점 | 신조 및 교체 프로젝트

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 승인 절차에 따라 인증서를 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서.

도면 및 사진

자주 묻는 질문

Q1: 이 아이플레이트의 허용 하중이란 무엇을 의미하나요?

A1: 허용 하중은 의도된 표준 및 프로젝트 조건 하에서 아이플레이트의 선택 값입니다. 로프 파단 하중, 시험 하중 또는 무제한 리프팅 SWL로 취급해서는 안 됩니다. 최종 적용은 하중 방향, 용접 세부 사항, 구조 보강 및 선급 요구 사항과 함께 확인해야 합니다.

Q2: 이 단조 타원형 아이플레이트를 리프팅 패드 아이로 사용할 수 있나요?

A2: 기본적으로는 아닙니다. 이 페이지는 로프 단말, 샤클, 풀리 또는 유사한 부착물을 고정하기 위한 선박 구조물 아이플레이트를 설명합니다. 리프팅 용도는 프로젝트 도면, 계산, 용접 설계, 시험 요구 사항 및 선급 승인을 통해 별도로 확인해야 합니다.

Q3: 견적 전에 어떤 정보가 필요한가요?

A3: 표준, 유형, 공칭 번호, 허용 하중, 재질 등급, 표면 처리, 수량, 설치 위치, 하중 방향, 증명서 범위, 연결될 샤클 또는 부착물 크기, 배송지 및 요구 배송 시간을 확인하십시오.
